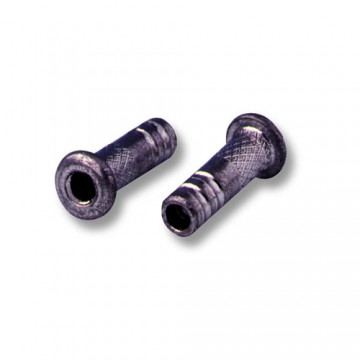

1107 - Avlug клемма запрессовываемая, латунь, никель

Avlug®
Безопасный, легкопайкий терминальный вывод (клемма) для печатных плат


Скоростные системы крепления Avlug® просты и удобны в применении на паяльных постах, для использования на терминалах и для проволочный обмотки
Закругленный хвостовик заклепки Avlug гарантирует безопасное помещение в печатные платы. Доступны в диаметрах от 1,6 мм, что обеспечивает этой заклепке широкий круг применений.

Технические характеристики

С засечками и шплинтами, хвостовик обеспечивает надежную фиксацию в печатных платах
Подходит для намотки проводов или в качестве контрольной точки для электронно-лучевых осцилографов
Доступны диаметры от 1,6 мм для миниатюрных изделий

Варианты применения

Терминальный вывод (клемма)
Монтаж накруткой

Спецификации

Размеры: 1.6мм, 2.4мм - 3.2мм (1/16'', 3/32" - 1/8'')
Материалы: Electro tin plated brass (WEEE, RoHS compliant)
Форма головы: Купол

Установочное оборудование

753

7537



1107 - Avlug клемма запрессовываемая, латунь, никель

Материал - Латунь / Никель



ø øA B øD
1.6 2.80 0.61 1.79
2.4 4.15 0.94 2.60
3.2 5.52 1.15 3.36

Длинна (мм)

  ø C E Гровер
01107-00205

1.6

1.80 - 1.93

4.11 2.04 4
01107-00208 6.51 4
01107-00310

2.4

2.62 - 2.74

8.36 3.43 2
01107-00312 9.96 3
01107-00412

3.2

3.38 - 3.51

9.93 3.43 3
