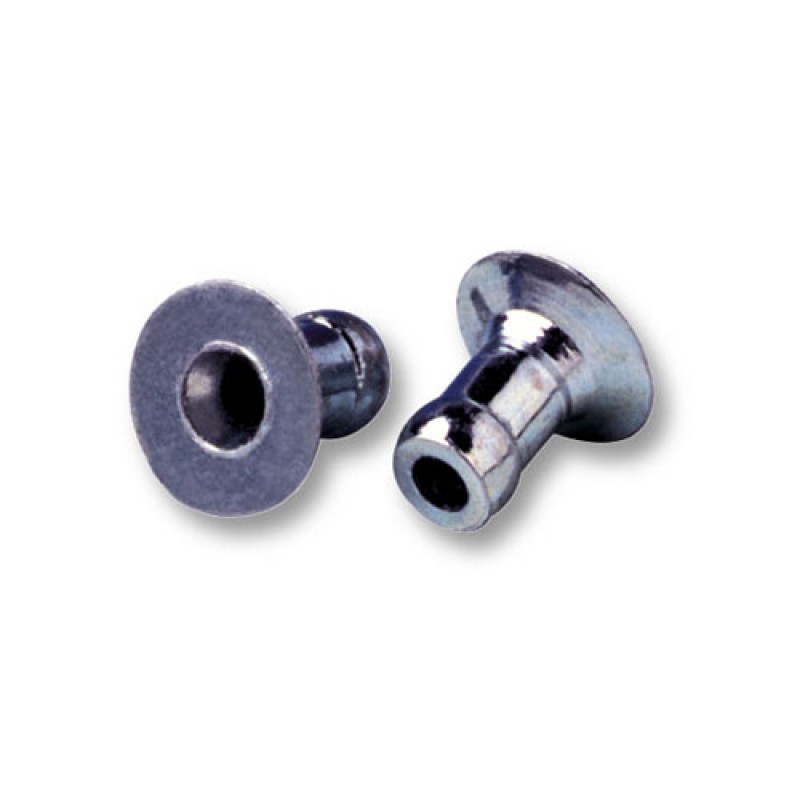

1822 - Briv заклепка, потай, пустотелая, сталь, цинк

Briv®
Быстроустанавливаемый крепеж с развальцовываемым хвостом, обеспечивающим высокопрочное соединение


Система Briv® Speed Fastening® имеет увеличенную форму хвоста, обеспечивающую плотный зажим без сдвигов, делая ее идеальной для сборки любых материалов, включая металл, пластик или аллюминиевый сплав. С простой установокй и меньшими расходами на материалы чем сварка или заклепки эта скоростная заклепочная система широко используется в легкой промышленности.

Технические характеристики

Увеличеный конец и укорочение заклепки во время установки обеспечивает плотное сжатие материалов.
Увеличенный конец и большая форма головы дает бОльшую опорную площадь для мягких материалов
Конусовидный конец для облегчения попадания заклепки в отверстие
Расширяется радиально во время установки для обеспечения максимального заполения отверстия.
Меньшие локальные затраты чем при сварке либо при прочих заклепках
Опция: корпус из латуни горячего лужения для облегчения пайки и лучшей электропроводности
Опция: нержавеющая сталь для изделий, используемых при высоких температурах или агрессивных средах
Устанавливается с использованием уникальной системы с подвижным сердечником для наиболее быстрой сборки
Может быть использована из резервуара для больших по размеру изделий и с использованием автоматизированного оборудования

Варианты применения

Автомобилестроение
Электронные компоненты
Тонколистовой металл
Электрическая инженерия, электромеханика
Бытовая техника
Мебель
Производство промышленного освещения

Спецификации

Размеры: 2.4мм (3/32") to 6.0мм
Материалы: Аллюминиевый сплав, Сталь, Нержавеющая сталь и медь
Форма головы: Купол/гриб, Потайной

Установочное оборудование

753

7537

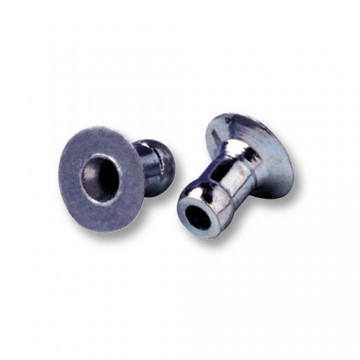

1822 - Briv заклепка, потай, пустотелая, сталь, цинк

Материал - Сталь / Цинк

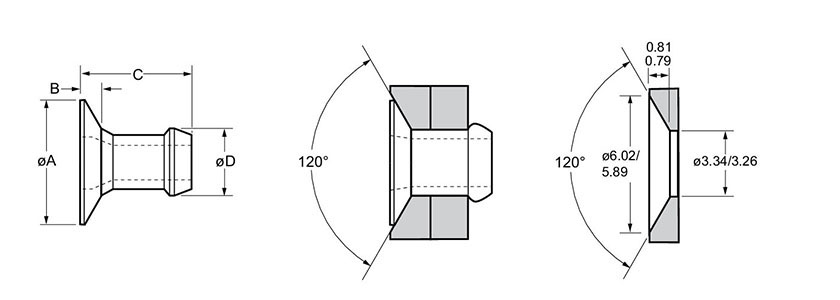

ø øA ± 0.5 B øD
3.2 5.50 0.76 3.17
4.0 6.50 1.02 3.90

Длинна (мм)



ø

C Диапозон захвата

kN

kN

01822-00406

3.2

3.26 - 3.34

4.77 1.52 - 2.79 0.9 1.6
01822-00407 5.79 2.54 - 3.81
01822-00408 6.81 3.56 - 4.83
01822-00410 7.82 4.57 - 5.84
01822-00505

4.0

3.97 - 4.04

5.18 1.57 - 2.93 1.6 2.8
01822-00506 5.69 2.15 - 3.43
01822-00507 6.19 2.66 - 3.94
01822-00509 7.21 3.68 - 4.96
01822-00511 8.22 4.69 - 5.97
01822-00513 9.24 5.71 - 6.99
