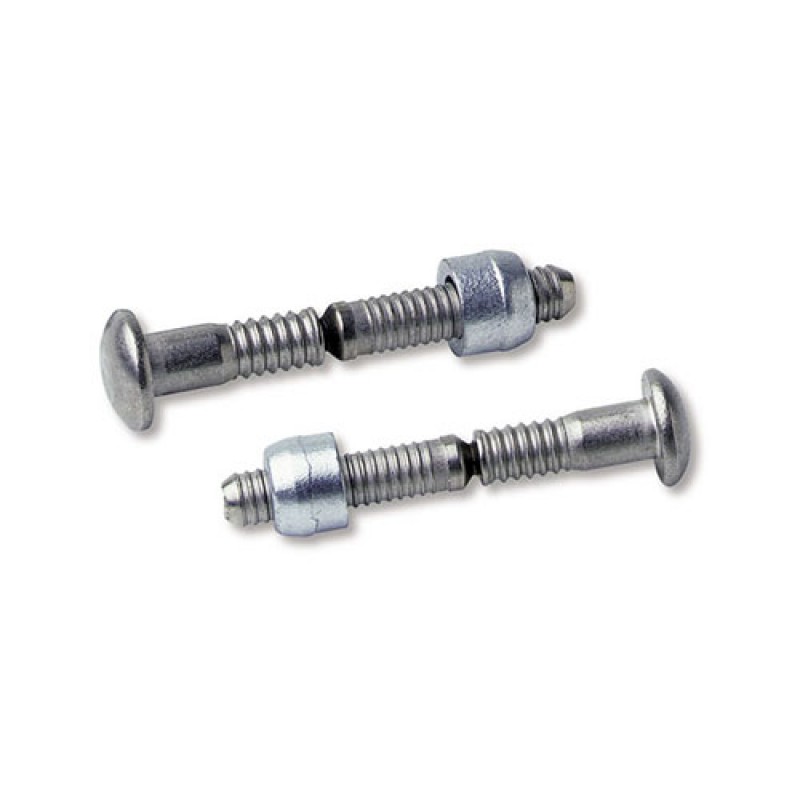

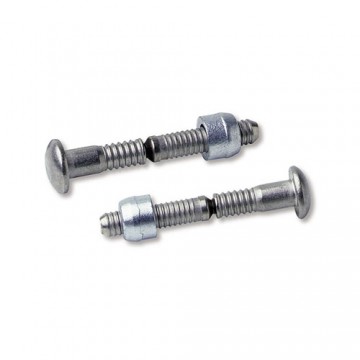

2691 - Avdelok болт зажимной, полукруг, сталь нержавеющая

Avdelok®
Высокопрочный, виброустойчивый зажимной болт с прочным, контролируемым зажимом


Avdelok® - зажимной болт высокой прочности, устойчивый к вибрации с высоким хомутом. Avdelok обеспечивает высокую сопротивляемость сдвигу и широкий выбор материалов, вариантов формы головы и хомута, что делает этот крепежный элемент востребованным в широком круге изделий.
Зажимные болты Avdelok идеальны для устройств, работающих в условиях высоких нагрузок благодаря быстроте установки и просте для проверки на качество затяжки.

Технические характеристики

Высокая прочность, высокая скорость сборки
Высокая сопротивляемость сдвигу и вырыванию
Отличная виброустойчивость
Высокопрочная, отличное исполнение

Болты Infalok® бОльшего диаметра (12.7мм - 28.6мм (1/2" - 1-1/8")) с сопротивляемостью растяжению более чем 300 килоньютонов для применения в особо напряженных условиях досупны по индивидуальному заказу

Соединяемые материалы

Металл-металл

Варианты применения

Автомобилестроение
Строительство и конструирование
Мостостроение
Корпуса и ограждения
Кузова коммерческих транспортных средств
Ограждения
Горнодобывающая промышленность
Железнодорожное строительство
Охлаждаемые и кондиционируемые грузовые контейнеры.

Спецификации

Размеры: 4.8 - 9.6мм (3/16" - 3/8"). Болты большего диаметра 12.7 - 28.6мм (1/2" - 1-1/8") заказываются на производстве индивидуально, Материалы: Аллюминиевый сплав, Сталь и Нержавеющая сталь
Форма головы: Полукруглая, Потайная, Приплюснутая и lУвеличенная
Количество зацепов под хомут на стержне: 6 зацепов (4-х зацепное исполнение доступно для стальных болтов Avdelok® с полукруглой головой 2611 Series - по запросу)
Хомуты: Полный, Половинчатый и с фланцем

Установочное оборудование

73200

Genesis® nG4

71255



2691 - Avdelok болт зажимной, полукруг, сталь нержавеющая

Материал - Сталь нержавеющая

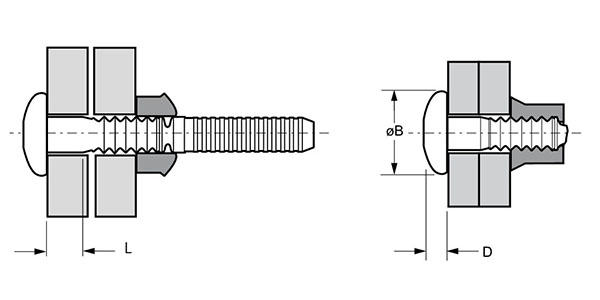

ø øB D
4.8 10.0 3.4
6.4 13.4 4.1
8.0 16.7 5.5
9.6 20.0 6.7

Длинна (мм)



ø

L Диапозон захвата

kN

kN

02691-00602

4.8

5.0

1.57 1.57 - 4.75 7.79 9.26
02691-00603 3.18 3.18 - 6.35
02691-00604 4.75 4.75 - 7.92
02691-00803

6.4

6.6

3.18 3.18 - 6.35 14.55 17.71
02691-00804 4.75 4.75 - 7.92
02691-00805 6.35 6.35 - 9.53
02691-00806 7.92 7.92 - 11.10
02691-00807 9.53 9.53 - 12.70
02691-00809 12.70 12.70 - 15.88
02691-01004

8.0

8.2

3.18 3.18 - 9.53 22.24 29.80
02691-01006 6.35 6.35 - 12.70
02691-01204

9.6

9.8

3.18 3.18 - 9.53 31.58 37.81
02691-01206 6.35 6.35 - 12.70
02691-01210 12.70 12.70 - 19.05
02691-01212 15.88 15.88 - 22.23
