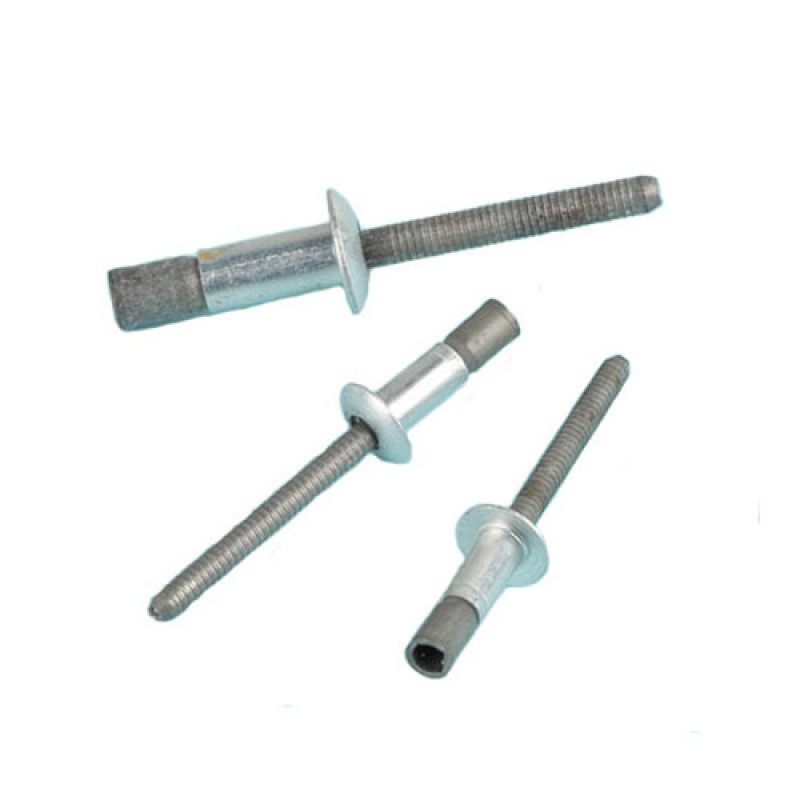

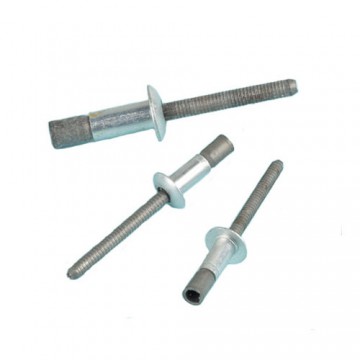

2774 - Monobolt заклепка вытяжная, полукруг, алюминий

Monobolt®
Широкий диапазон глубин скрепляемых материалов вытяжная заклепка со структурным стержнем, обеспечивающая полностью изолированное соединение и отличное крепление


Monobolt® - Широкий диапазон глубин скрепляемых материалов высокопрочная заклепка со структурным клинообразным стержнем и максимально возможным заполнением отверстия, необходимым для сборки устройств, применяемых в высокоинтенсивных режимах. Заклепки Monobolt являются торговой маркой Avdel, созданной и разработанной для особо прочных усройств, в которых безопасность и качество исполнения - первые пункты, предъявляемые потребителем.

Технические характеристики

Широкий диапазон глубин скрепляемых материалов
Высокое сопротивление свдигу и растягиванию
Высокая прижимная способность
Видимое соединение для легкой и быстрой проверки.
Отличное заполнение отверстия благодаря быстро расширяемомуму корпусу заклепки.
Стержень механически запирается внури заклепки
Широкий выбор установочных инструментов.
Одна заклепка может быть использована для замены нескольких стандартных вытяжных заклепок.
Обеспечивает снижение временных затрат на инвентаризацию и контроль складских остатков
Заклепка компенсирует неровные, бОльшие по размеру, отстоящие друг от друга, а также не совпадающие друг с другом отверстия
Может остановить вибрации материалов в нестандартных отверстиях
Широкие возможности компенсации зазоров
Оеспечивает крепкие, виброустойчивые соединения
Отсутствие деформаций, проблем с электрикой или лишнего шума из-за проблем с болтающимся внутри заклепки стержнем

Соединяемые материалы

Металл-металл
Металл-пластик

Варианты применения

Автомобилестроение
Корпуса и ограждения
Коммерческий автотранспорт
Бытовая техника
Обогрев и вентиляция
Морская вода, прочие агрессивные условия

Спецификации

Размеры: 4.8мм, 6.4мм - 10 мм (3/16", ¼" - 3/8")
Материалы: Аллюминиевый сплав, Сталь и Нержавеющая сталь 304 grade / A2 и NEW: 316 grade / A4*
Форма головы: Приподнятая и Потайная

Установочное оборудование

Genesis® nG2

Genesis® nG3

7287



2774 - Monobolt заклепка вытяжная, полукруг, алюминий

Материал - Алюминий

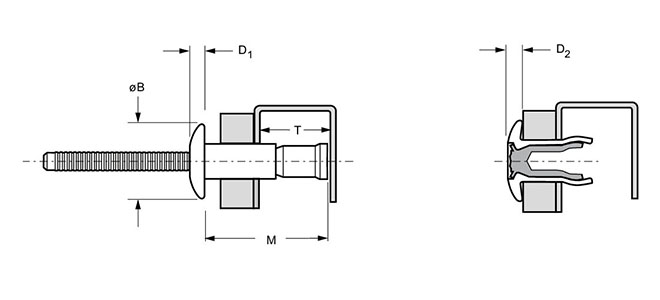

ø øB D1 D2
4.8 10.1 2.1 1.9
6.4 13.4 2.9 2.7
10.0 20.3 4.1 4.0

Длинна (мм)



ø

M Диапозон захвата T

kN

kN

02774-00613

4.8

4.9 - 5.1

18.4 1.63 - 6.86 10.5 3.0 2.2
02774-00617 24.1 1.63 - 11.10 13.0
02774-00817

6.4

6.6 - 7.0

24.6 2.03 - 9.53 12.2 6.0 4.2
02774-00824 34.7 2.03 - 15.87 18.1
02774-01228

10.0

9.95 - 10.4

36.2 3.04 - 15.88 22.3 12.6 9.3
