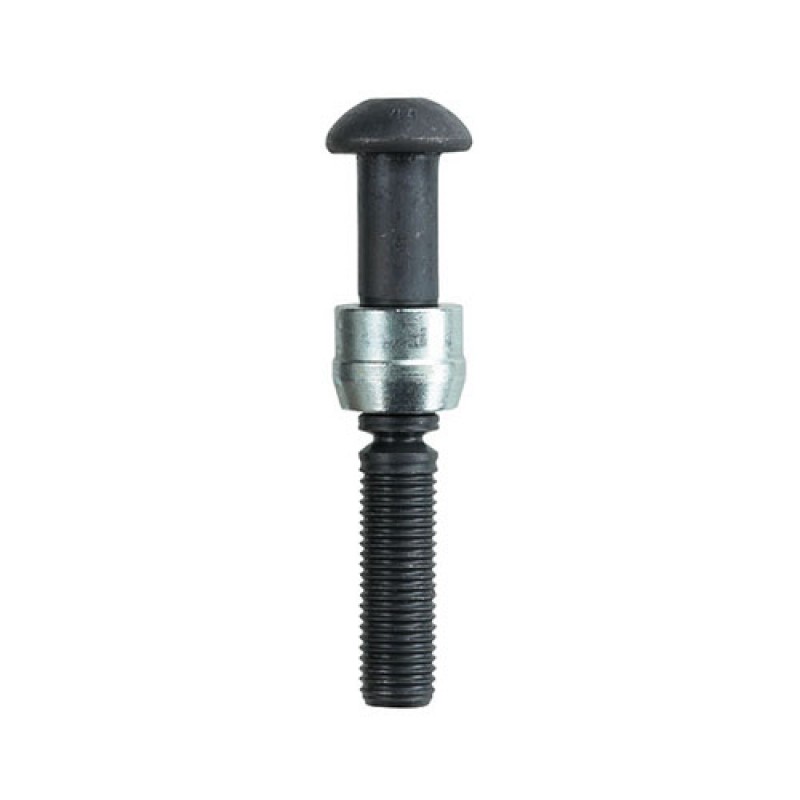

2851 - Infalok болт зажимной, полукруг, сталь

Infalok®

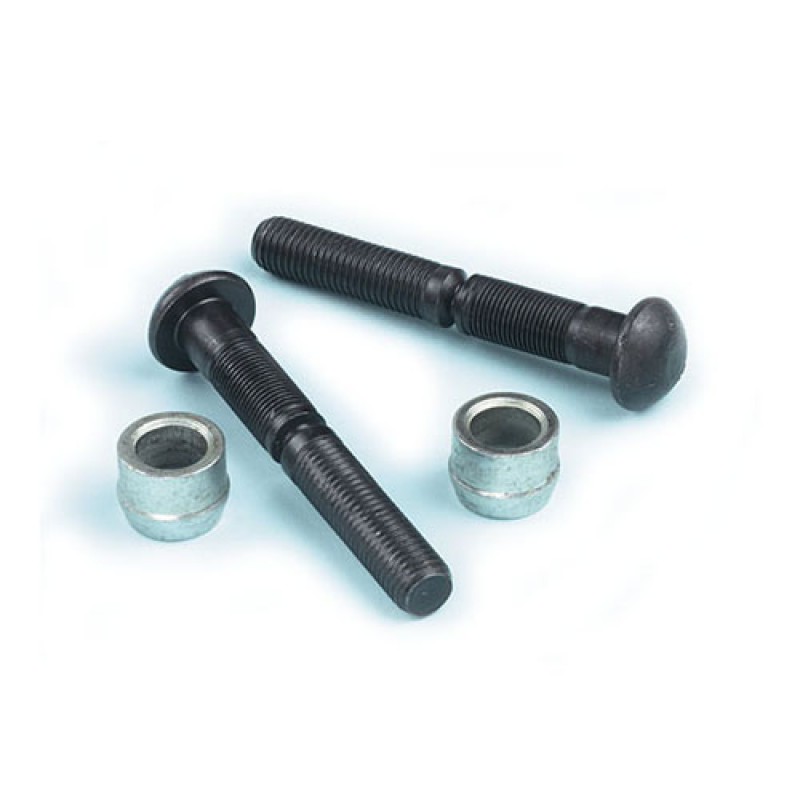

Новые двухсоставные зажимные болты бОльшего диаметра, предназначенные для тяжелых условий разработаны для производства исключительно прочных и безопасных агрегатов


Новые зажимные болты Infalok® большого диаметра являются высокопрочными, двухсоставными крепежными элементами, разработанными для обеспечения высокой прочности и безопасности конструкций. Быстро и легкоустанавливаемые - они обеспечивают долговечное, виброустойчивое соединение. Infalok® являются идеальным гешением там, где сварка, нарезной крепеж или цельные заклепки не подходят или их применение становится непрактичным.
Способные удерживать боковую нагрузку 225kN и нагрузку на расятгивание 300kN , они могут быть широко использованы в тяжелых инженерных конструкциях, включая железнодорожные пути, конструкции, горнорнопроходческую технику, строительство мостов и кранов.



2851 - Infalok болт зажимной, полукруг, сталь

Материал - Сталь



ø øB D
12.7 23.9 8.4
15.9 30.2 10.6
19.1 36.6 12.7
25.4 48.5 16.3

Длинна (мм)



ø

L ID Диапозон захвата

kN

kN

kN

02851-01604

12.7

13.5

4.60 4 6.35 - 12.70 64.0 75.8 53.6
02851-01608 10.95 8 12.70 - 19.05
02851-01612 17.30 12 19.05 - 25.40
02851-01616 23.65 16 25.40 - 31.75
02851-01620 30.00 20 31.75 - 38.10
02851-01624 36.35 24 38.10 - 44.45
02851-01628 42.70 28 44.45 - 50.80
02851-01632 49.05 32 50.80 - 57.15
02851-01636 55.40 36 57.15 - 63.50
02851-01640 61.75 40 63.50 - 69.85
02851-01644 68.10 44 69.85 - 76.20
02851-01648 74.45 48 76.20 - 82.55
02851-01652 80.80 52 82.55 - 88.90
02851-01656 87.15 56 88.90 - 95.25
02851-01660 93.50 60 95.25 - 101.60
02851-01664 99.85 64 101.60 - 107.95
02851-02004

15.9

16.7

4.60 4 6.35 - 12.70 100.0 120.5 85.4
02851-02008 10.95 8 12.70 - 19.05
02851-02012 17.30 12 19.05 - 25.40
02851-02016 23.65 16 25.40 - 31.75
02851-02020 30.00 20 31.75 - 38.10
02851-02024 36.35 24 38.10 - 44.45
02851-02028 42.70 28 44.45 - 50.80
02851-02032 49.05 32 50.80 - 57.15
02851-02036 55.40 36 57.15 - 63.50
02851-02040 61.75 40 63.50 - 69.85
02851-02044 68.10 44 69.85 - 76.20
02851-02048 74.45 48 76.20 - 82.55
02851-02052 80.80 52 82.55 - 88.90
02851-02056 87.15 56 88.90 - 95.25
02851-02060 93.50 60 95.25 - 101.60
02851-02064 99.85 64 101.60 - 107.95
02851-02404

19.1

19.9

4.60 4 6.35 - 12.70 144.4 178.3 126.3
02851-02408 10.95 8 12.70 - 19.05
02851-02412 17.30 12 19.05 - 25.40
02851-02416 23.65 16 25.40 - 31.75
02851-02420 30.00 20 31.75 - 38.10
02851-02424 36.35 24 38.10 - 44.45
02851-02428 42.70 28 44.45 - 50.80
02851-02432 49.05 32 50.80 - 57.15
02851-02436 55.40 36 57.15 - 63.50
02851-02440 61.75 40 63.50 - 69.85
02851-02444 68.10 44 69.85 - 76.20
02851-02448 74.45 48 76.20 - 82.55
02851-02452 80.80 58 82.55 - 88.90
02851-02456 87.15 56 88.90 - 95.25
02851-02460 93.50 60 95.25 - 101.60
02851-02464 99.85 64 101.60 - 107.95
02851-03208

25.4

26.18

10.95 8 12.70 - 19.05 251.3 323.3 229.1
02851-03212 17.30 12 19.05 - 25.40
02851-03216 23.65 16 25.40 - 31.75
02851-03220 30.00 20 31.75 - 38.10
02851-03224 36.35 24 38.10 - 44.45
02851-03228 42.70 28 44.45 - 50.80
02851-03232 49.05 32 50.80 - 57.15
02851-03236 55.40 36 57.15 - 63.50
02851-03240 61.75 40 63.50 - 69.85
02851-03244 68.10 44 69.85 - 76.20
02851-03248 74.45 48 76.20 - 82.55
02851-03252 80.80 52 82.55 - 88.90
02851-03256 87.15 56 88.90 - 95.25
02851-03260 93.50 60 95.25 - 101.60
02851-03264 99.85 64 101.60 - 107.95
