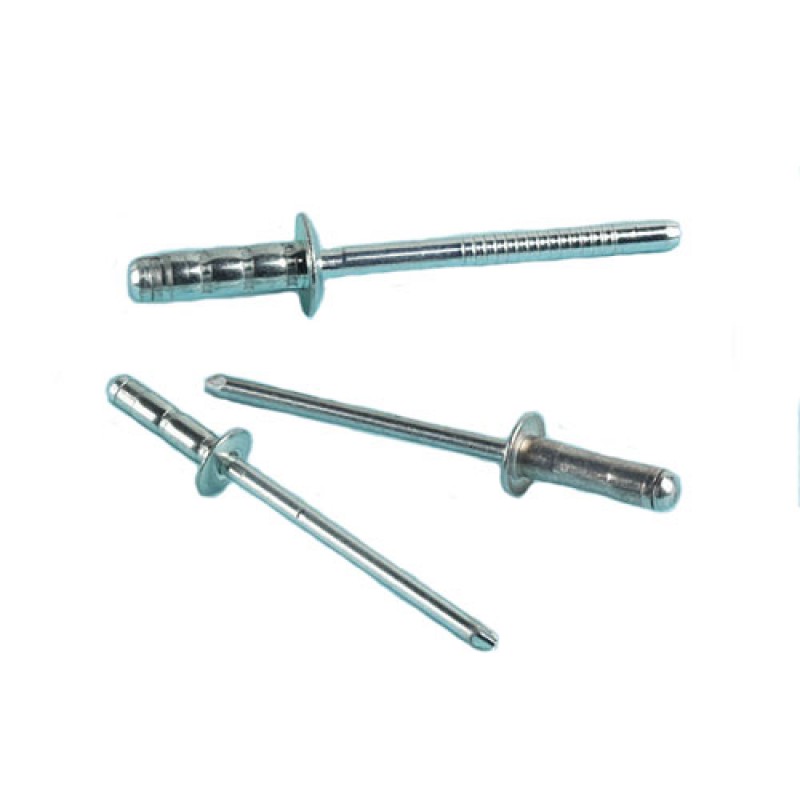

BS01 - Stavex заклепка вытяжная, полукруг, сталь, цинк

Stavex®
Высокопрочная заклепка из стали/нержавеющей стали с двойным развальцовыванием.


Двойное развальцовывание, высокопрочная вытяжная заклепка. Производится как со стальным, так и с корпусом из нержавейки, и может заменить собой несколько вытяжных заклепок. Обладая хорошим заполнением отверстия и большой длинной развальцовывания задней части, эта заклепка идеальна для использования с тонколистовыми материалами

Технические характеристики

Широкий диапазон глубин скрепляемых материалов
Отличное заполнение отверстия
Высокое сопротивление свдигу и растягиванию
Обеспечивает большую площадь раскрытия заклепки с ховстовой части
Стержень остается в заклепке
Нержавеющая стальв в качестве опции обеспечивает отличную устойчивость коррозии и идеальна для изделий, использующихся в условиях повышенных температур
Широкий выбор установочных иснтрументов
Одна заклепка может заменить собой несколько стандартных вытяжных заклепок.
Применяется на материалах различной толщины
Обеспечивает снижение временных затрат на инвентаризацию и контроль складских остатков
Деформируясь, заклепка притягивает задний лист
Идеальна для тонколистовых металлов
Заклепка компенсирует неровные, бОльшие по размеру, отстоящие друг от друга, а также не совпадающие друг с другом отверстия
Может остановить вибрации материалов в нестандартных отверстиях
Обеспечивает крепкие, виброустойчивые соединения
Отсутствие деформаций, проблем с электрикой или лишнего шума из-за проблем с болтающимся внутри заклепки стержнем

Соединяемые материалы

Металл-металл
Пластик-пластик
Металл-пластик
Металлический задний лист

Варианты применения

Автомобилестроение
Коммерческий автотранспорт
Бытовая техника
Электроника
Электрооборудование
Промышленное освещение
Обогрев и вентиляция

Спецификации

Размеры: 3.2 - 6.4мм (1/8" - ¼")
Материалы: Сталь или Нержавеющая сталь
Форма головы: Купол, Потайной и увеличенный фланец

Установочное оборудование

Genesis® nG1

Genesis® nG3



BS01 - Stavex заклепка вытяжная, полукруг, сталь, цинк

Материал -  Сталь / Цинк

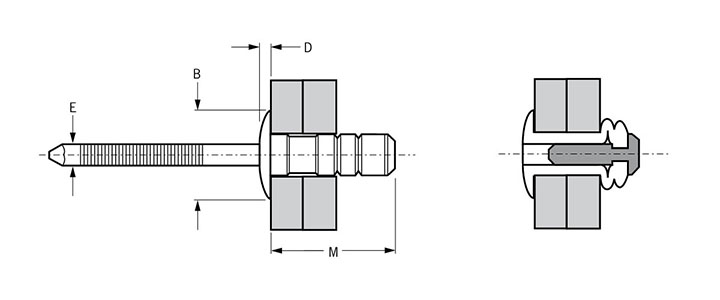

ø B D E
3.2 7.3 1.0 2.2
4.0 8.2 1.4 2.9
4.8 10.1 1.6 3.1
6.4 13.5 2.7 4.0

Длинна (мм)



ø

M Диапозон захвата

kN

kN

0BS01-00414

3.2

3.3 - 3.4

14.5 1.0 - 6.0 0.9 1.2
0BS01-00516

4.0

4.1 - 4.2

16.0 2.0 - 8.0 1.5 1.8
0BS01-00614

4.8

4.9 - 5.0

13.8 1.5 - 6.3 2.6 2.9
0BS01-00618 17.1 1.5 - 9.0
0BS01-00622 20.1 6.3 - 12.7
01610-04844

6.4

6.6 - 6.9

16.8 1.5 - 7.6 3.1 3.6
