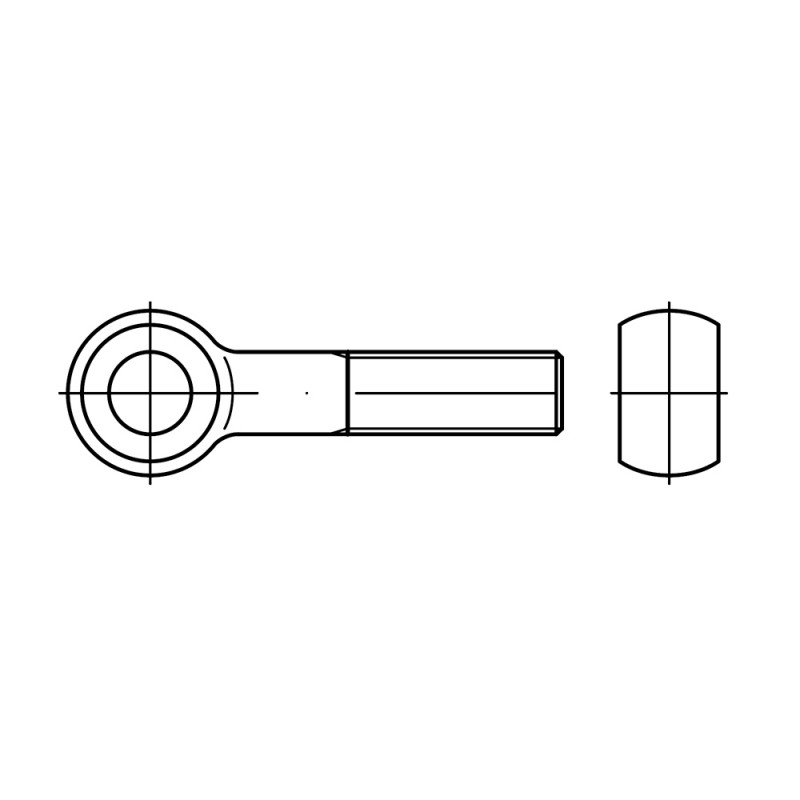

DIN 444 - Стальные болты откидные высокопрочные с ушком

DIN 444 - Стальные болты откидные высокопрочные с ушком

Аналог: ГОСТ 14724-69, ГОСТ 14725-69, ГОСТ 3033-79

Материал: Cталь




Размеры (мм) d2 d3 s a b1 b2 b3
M5 5 12 6 11 16 - -
M6 6 14 7 14 18 - -
M8 8 18 9 16 22 28 -
M10 10 20 12 18 26 32 -
M12 12 25 14 23 30 36 49
M16 16 32 17 27 38 44 57
M20 18 40 22 32 46 52 65
M24 22 45 25 40 54 60 73
M30 27/28 55 30 46 66 72 85
