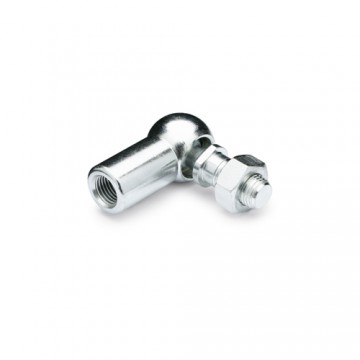

Шарнир DIN 71802 шаровой угловой
| Характеристики | |
| Материал: | Сталь |
-
1 125.44 руб.
- Код товара: DIN 71802
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
| Название | Артикул | Материал / покрытие | ∅ | Длина | Цена | Кол-во | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 71802 Шарнир 8 шаровой угловой, сталь, цинк | 00000403922 | СТАЛЬ / ЦИНК БЕЛЫЙ | 8 | 25 | По запросу |  |
|||||
| DIN 71802 Шарнир 6 шаровой угловой, сталь, цинк | 00000403921 | СТАЛЬ / ЦИНК БЕЛЫЙ | 6 | 25 | По запросу | |
|||||
| DIN 71802 Шарнир 5 шаровой угловой, сталь, цинк | 00000403920 | СТАЛЬ / ЦИНК БЕЛЫЙ | 5 | 25 | По запросу | |
|||||
| DIN 71802 Шарнир 14 шаровой угловой, сталь, цинк | 00000403919 | СТАЛЬ / ЦИНК БЕЛЫЙ | 14 | 10 | По запросу | |
|||||
| DIN 71802 Шарнир 12 шаровой угловой, сталь, цинк | 00000403918 | СТАЛЬ / ЦИНК БЕЛЫЙ | 12 | 10 | По запросу | |
|||||
| DIN 71802 Шарнир 10 шаровой угловой, сталь, цинк | 00000403917 | СТАЛЬ / ЦИНК БЕЛЫЙ | 10 | 10 | По запросу | |

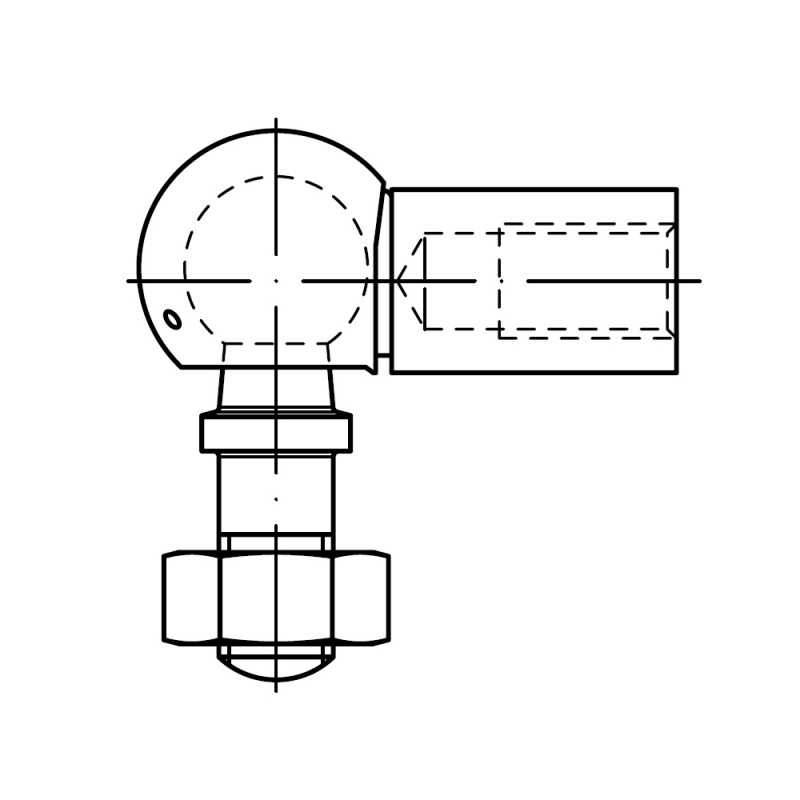

DIN 71802 - шарниры шаровые угловые

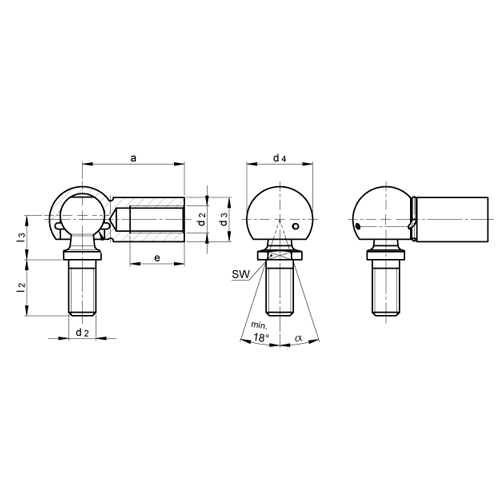

Размеры (мм)
| Резьба (d2) | d1 | a ± 0.3 | d3 ± 0.5 | d4 ± 0.5 | e мин. | l2 ± 0.3 | l3 ± 0.3 | SW | a |
| M4 | 6 | 22 | 7 | 10.6 | 10.2 | 8 | 8.5 | 5 | - |
| M5 | 8 | 22 | 8 | 12.8 | 10.2 | 10.2 | 9 | 7 | 10° |
| M6 | 10 | 25 | 10 | 14.8 | 11.5 | 12.5 | 11 | 8 | 15° |
| M8 | 13 | 30 | 13 | 19.3 | 14 | 16.5 | 13 | 11 | 15° |
| M10 | 16 | 35 | 16 | 24 | 15.5 | 20 | 16 | 13 | 15° |
| M12 | 16 | 35 | 16 | 24 | 15.5 | 20 | 16 | 13 | 15° |
| M14x1.5 | 19 | 45 | 22 | 30 | 21.5 | 28 | 20 | 16 | 15° |
| M14 | 19 | 45 | 22 | 30 | 21.5 | 28 | 20 | 16 | 15° |
| M16 | 19 | 45 | 22 | 30 | 21.5 | 28 | 20 | 16 | 15° |
