Болт DIN 7643 для кольцеобразных нипелей
| Характеристики | |
| Материал: | Сталь |
-
0.70 руб.
Доступность: Под заказ
- Код товара: DIN 7643
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru

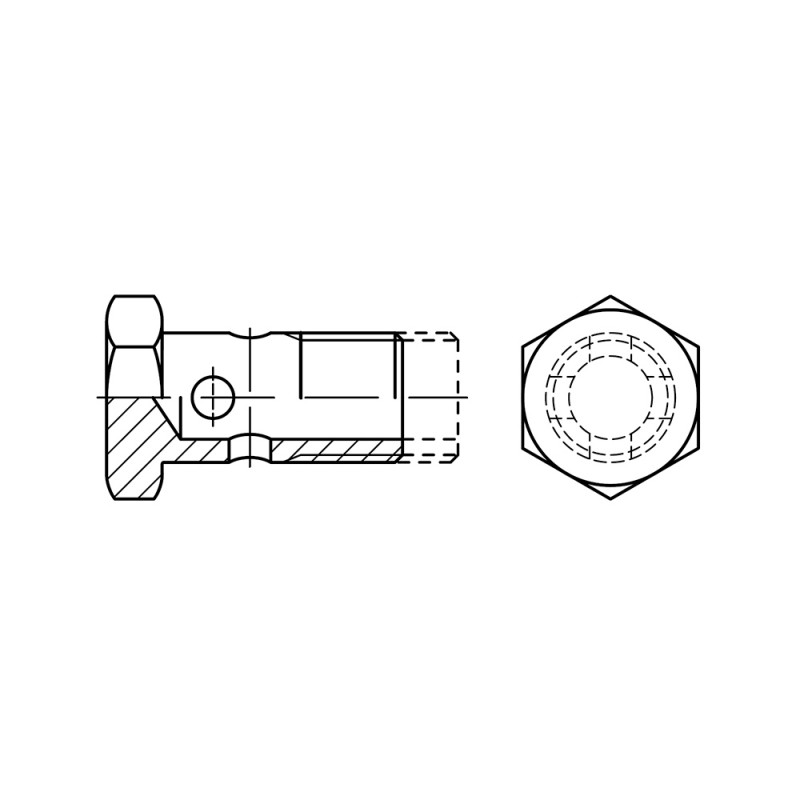

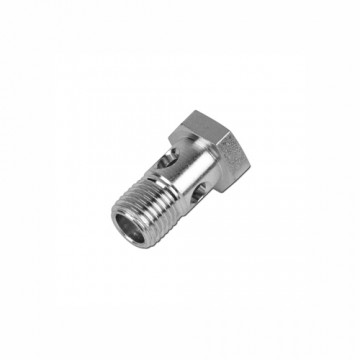

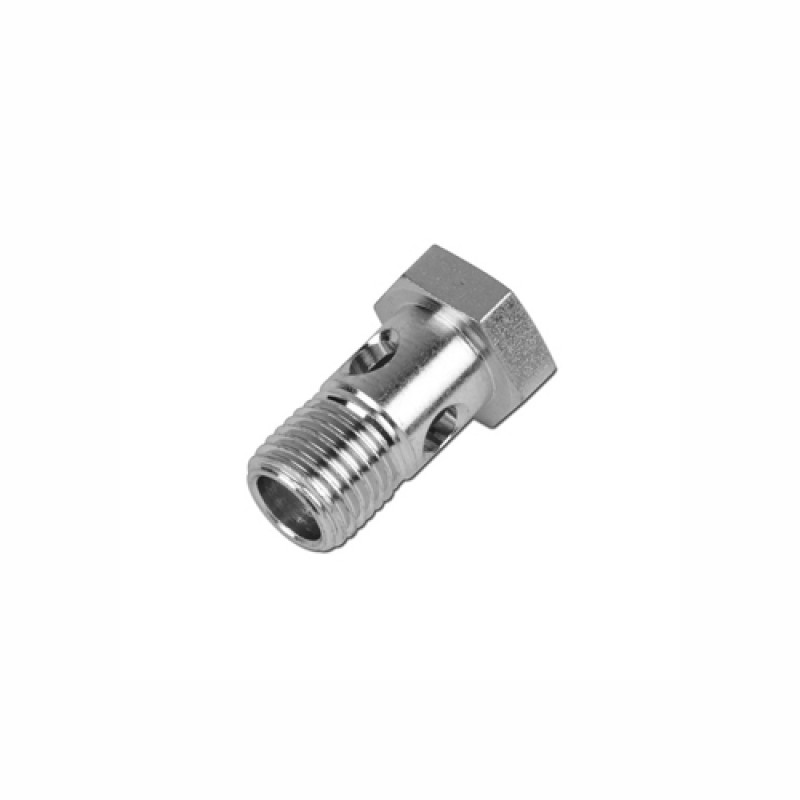

DIN 7643 - болты полые (банджо болты) с шестигранной головкой и отверстиями для поворотных ниппелей
Такие болты необходимы для резьбового соединения труб со сферической втулкой. С их помощью производится монтирование рукавов высокого давления.
Болты полые с шестигранной головкой и отверстиями для поворотных ниппелей применяются в машиностроении и в станкостроении. Устанавливается совместно с поворотными ниппелями.

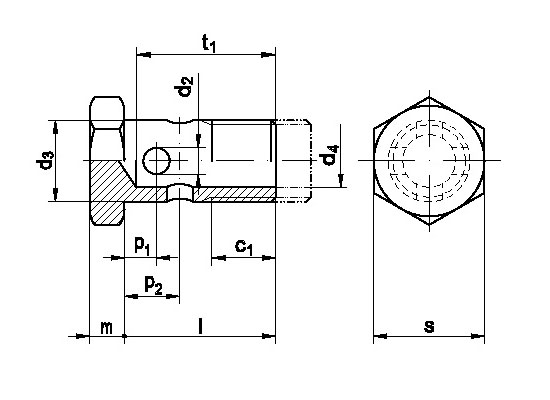

| Размеры (мм) | труба Ø | c1 | l1 | t1 | b2 | d3 | d4 | m | p1 | p2 | s |
| M8x1 | 4 и 5 | 8.5 | 17 | 15 | - | 8 | 4 | 5 | - | - | 12 |
| M10x1 | 5 | 8.5 | 19 | 17 | 2.8 | 10 | 5.5 | 6 | 4.5 | 6.5 | 14 |
| M12x1.5 | 8 | 11 | 24 | 22 | 3.5 | 12 | 7 | 6 | 5 | 8 | 17 |
| M14x1.5 | 10 | 11 | 26 | 24 | 4.5 | 14 | 9 | 6 | 5.5 | 9.5 | 19 |
| M16x1.5 | 12 | 11 | 28 | 26 | 5.5 | 16 | 11 | 6 | 6.5 | 11.5 | 22 |
| M18x1.5 | 15 | 11 | 32 | 29 | 7 | 18 | 13 | 6 | 7.5 | 14 | 24 |
| M22x1.5 | 18 | 13 | 39 | 35.5 | 9 | 22 | 16 | 7 | 9 | 18 | 27 |
| M26x1.5 | 22 | 13 | 45 | 41 | 11 | 26 | 20 | 7 | 10.5 | 22.5 | 32 |
