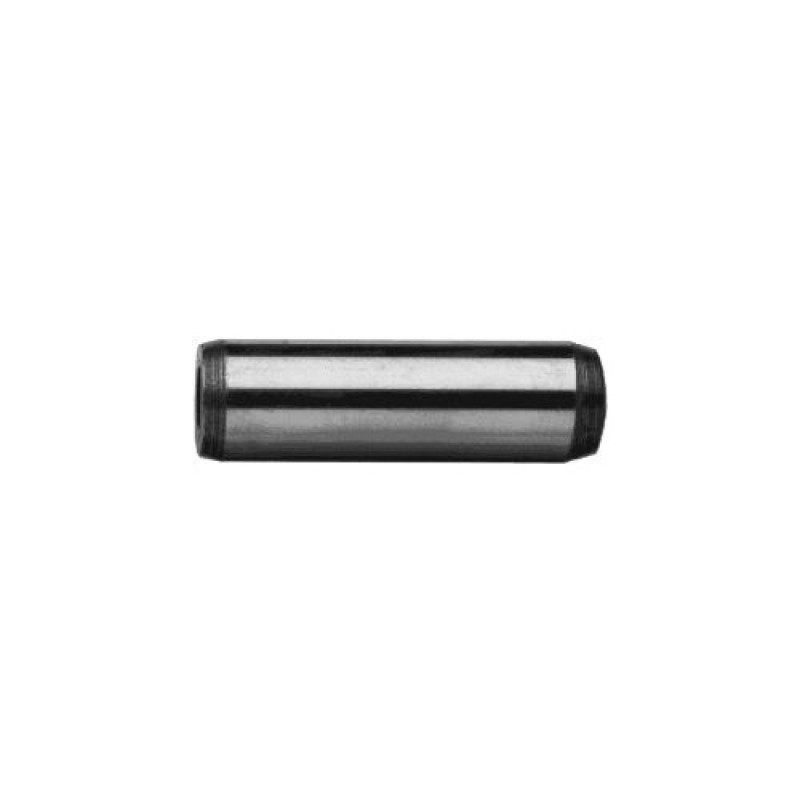

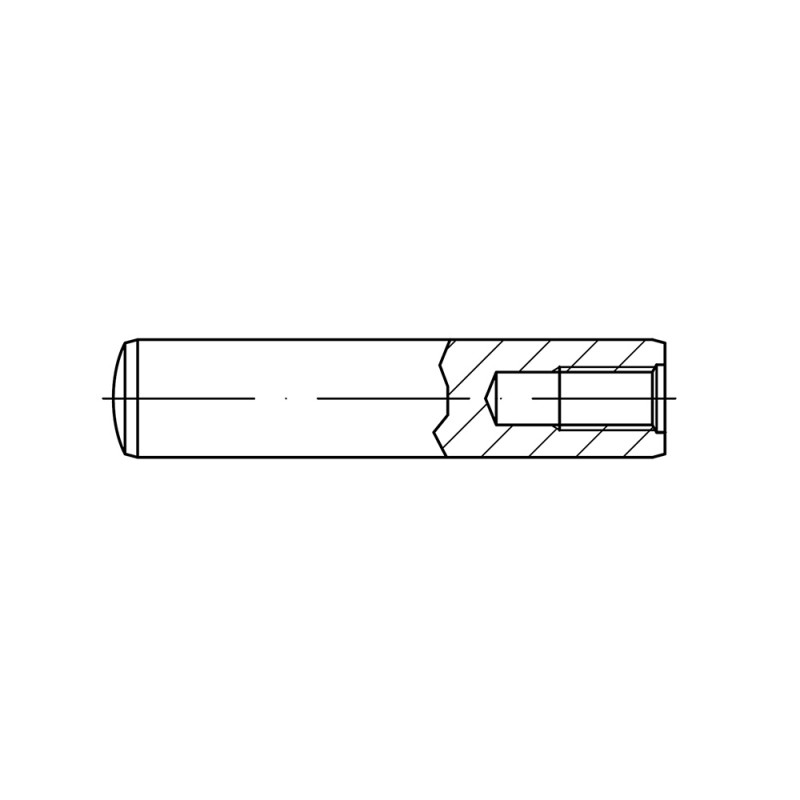

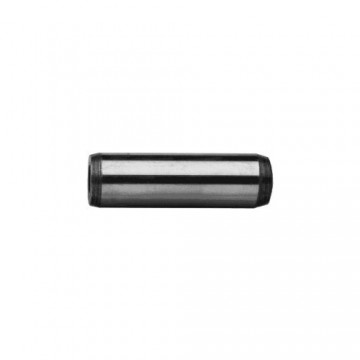

DIN 7979 - Стальные штифты цилиндрические внутренняя резьба

DIN 7979 - Стальные штифты цилиндрические внутренняя резьба

Материал: Сталь

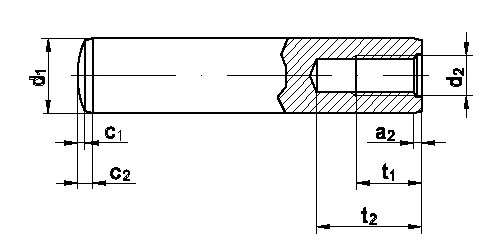

Размеры (мм) a2 c1 c2 d2 t1 d2 мин.
4 0.5 0.4 1.3 M3 6 7
5 0.6 0.5 1.7 M3 6 7
6 0.8 0.6 2.1 M4 6 10
8 1 0.8 2.6 M5 8 12
10 1.2 1 3 M6 10 16
12 1.6 1.2 3.8 M6 10 16
14 1.8 1.4 4 M8 12 20
16 2 1.6 4.7 M8 12 20
20 2.5 2 6 M10 16 25
25 3 2.5 6 M16 24 34
30 4 3 7 M20 30 42
40 5 4 8 M20 30 42
