DIN 933 - Стальные болты с полной резьбой

DIN 933 - Стальные болты с полной резьбой

Аналог: ГОСТ 7798-70, ГОСТ 7805-70, ISO 4017

Материал: Сталь

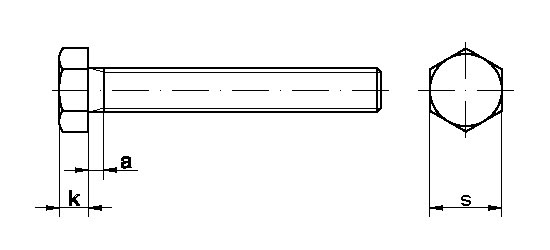

Размеры (мм) s k a макс. b1 b2 b3
M3 5.5 2 1.5 12 - -
M4 7 2.8 2.1 14 - -
M5 8 3.5 2.4 16 22 -
M6 10 4 3 18 24 -
M7 11 4.8 3 20 26 -
M8 13 5.3 3.75 22 28 -
M10 16/17 6.4 4.5 26 32 45
M12 18/19 7.5 5.25 30 36 49
M14 21/22 8.8 6 34 40 53
M16 24 10 6 38 44 57
M18 27 11.5 7.5 42 48 61
M20 30 12.5 7.5 46 52 65
M22 34/32 14 7.5 50 56 69
M24 36 15 9 54 60 73
M27 41 17 9 60 66 79
M30 46 18.7 10.5 66 72 85
M33 50 21 10.5 72 78 91
M36 55 22.5 12 78 84 97
M39 60 25 12 84 90 103
M42 65 26 13.5 90 69 109
M45 70 28 13.5 96 102 115
M48 75 30 15 102 108 121
M52 80 33 15 - 116 129
M56 85 35 16.5 - 124 137
M64 95 40 18 - 140 153
