DIN 94 - Стальные шплинты

DIN 94 - Стальные шплинты

Аналог: ГОСТ 397-79, ISO 1234

Материал: Сталь

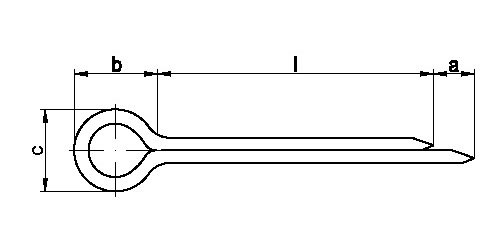

Размеры (мм) a мин. b c макс. отверстие Ø для винта Ø скоба Ø
1 0.8 3 1.8 1 3.5 - 4.5 3 - 4
1.2 1.25 3 2 1.2 4.5 - 5.5 4 - 5
1.6 1.25 3.2 2.8 1.6 5.5 - 7 5 - 6
2 1.25 4 3.6 2 7 - 9 6 - 8
2.5 1.25 5 4.6 2.5 9 - 11 8 - 9
3.2 1.6 6.4 5.8 3.2 11 - 14 9 - 12
4 2 8 7.4 4 14 - 20 12 - 17
5 2 10 9.2 5 20 - 27 17 - 23
5.5 2 12.6 11 5.5 21 - 27 18 - 23
6.3 2 12.6 11.8 6.3 27 - 39 23 - 29
8 2 16 15 8 39 - 56 29 - 44
10 3.2 20 19 10 56 - 80 44 - 69
13 3.2 26 24.8 13 80 - 120 69 - 110
16 3.2 32 30.8 16 120 - 170 110 - 160
