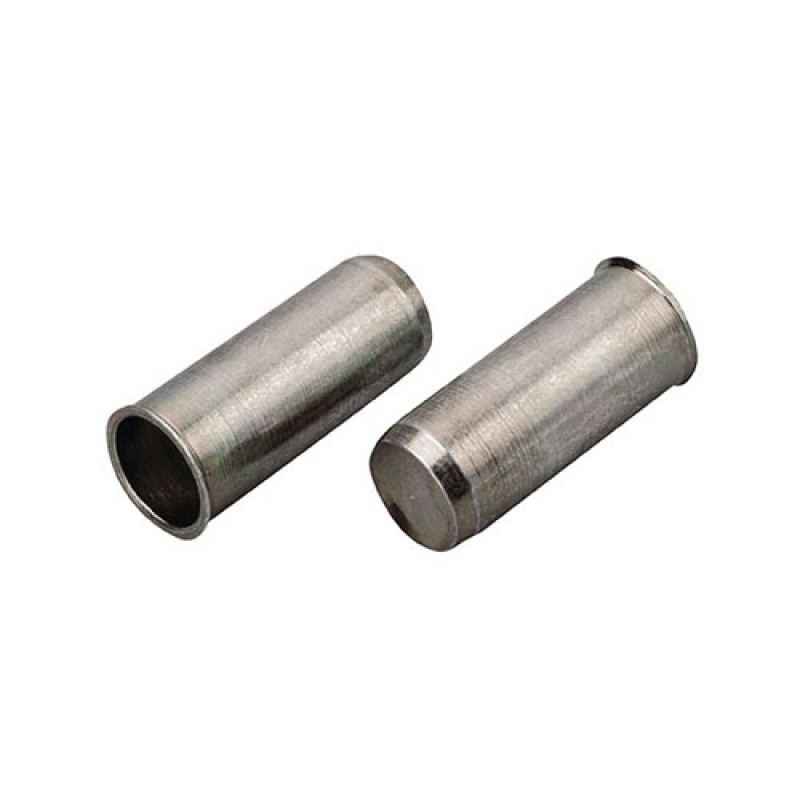

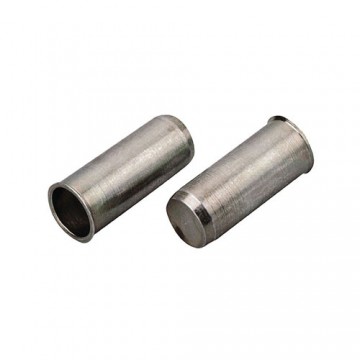

FS38 - Nutsert заклепка резьбовая, потайной фланец, глухая, сталь, цинк

FS38 - Nutsert заклепка резьбовая, потайной фланец, глухая, сталь, цинк

Материал - Сталь / Цинк

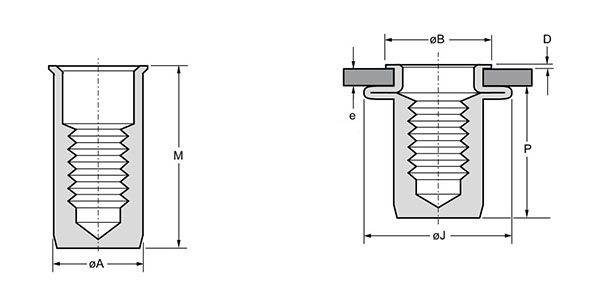

Резьба øA øB D øJ P
M4x0.7 6.34 7.50 0.64 10.00 11.70
M5x0.8 7.13 8.26 0.64 12.20 15.50
M6x1.0 9.52 10.85 0.77 15.00 18.60

Длинна (мм)



  Резьба Диапозон захвата

± 0.1/-0

M

0FS38-70418 M4x0.7 0.51 - 2.00 6.35 14.91
0FS38-70418 M5x0.8 0.51 - 3.00 7.15 20.26
0FS38-70418 M6x1.0 0.76 - 3.25 9.53 23.49





Nm

kN

Nm

kN

M4x0.7 5.1 6.6 1.9 1.5
M5x0.8 7.9 8.0 2.6 1.9
M6x1.0 12.4 11.4 3.4 2.4
