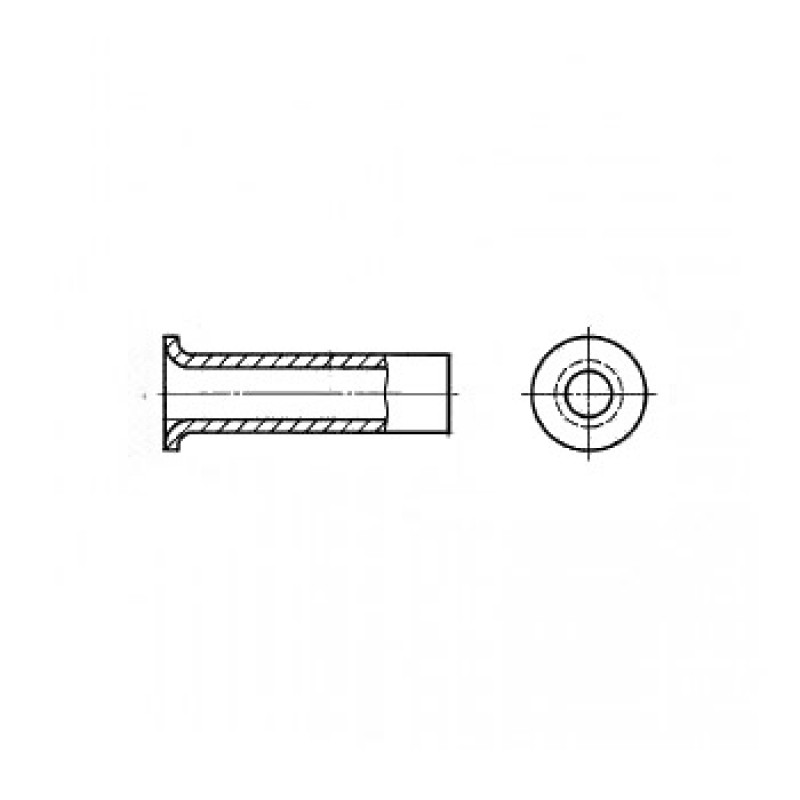

ГОСТ 12639-80 - Стальные заклепки пустотелые с плоской головкой

ГОСТ 12639-80 - Стальные заклепки пустотелые с плоской головкой

Материал: Сталь


Таблица 1

d D s r, не более
Сталь Латунь Медь Алюм.сплавы
1.0 2.0 0.10 0.10     0.1
1.2 2.2 0.10 0.10     0.1
1.4 2.5 0.10 0.10     0.1
1.6 2.9 0.15 0.15     0.2
1.8 3.3 0.15 0.15     0.2
2.0 3.5 0.25 0.25     0.2
2.5 4.0 0.25 0.25     0.2
3.0 5.0 0.30 0.40 0.5 0.40 0.3
4.0 6.2 0.50 0.50 0.50 0.50 0.3
5.0 8.0 0.50 0.50 1.0 0.50 0.5
6.0 10.0 0.50 0.50 1.0 1.0 0.5
8.0 13.0 1.0 1.0 1.50 1.50 0.5
10.0 15.0 1.0 1.0 2.0 1.50 0.5



Таблица 2

d 2 2.5 3 4 5 6 7 8 9 10 (11) 12 (13) 14 (15) 16 (17) 18 20 22 24 28 30 32 34 36 38 40 42 45 48 50 52 55 58 60
1.0 * * * * * *
1.2 * * * * * *
1.4 * * * * * *
1.6 * * * * * * * *
1.8 * * * * * * * *
2 * * * * * * * * * * * * * * * *
2.5 * * * * * * * * * * * * * * * * * * *
3   * * * * * * * * * * * * * * * * * * * * *
4   * * * * * * * * * * * * * * * * * * * * * * * * *
5     * * * * * * * * * * * * * * * * * * * * * * * * * * * *
6       * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
8         * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
10         * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *



Пример условного обозначения пустотелой заклепки с плоской головкой исполнения l, диаметром d=3 мм, длиной l=20 мм из материала группы 01, из марки стали 10 без покрытия:

Заклепка 3 х 20.01.10 ГОСТ 12639-80
