ГОСТ 12643-70 - Стальные заклепки полупустотелые с потайной головкой

ГОСТ 12643-70 - Стальные заклепки полупустотелые с потайной головкой

Материал: Сталь

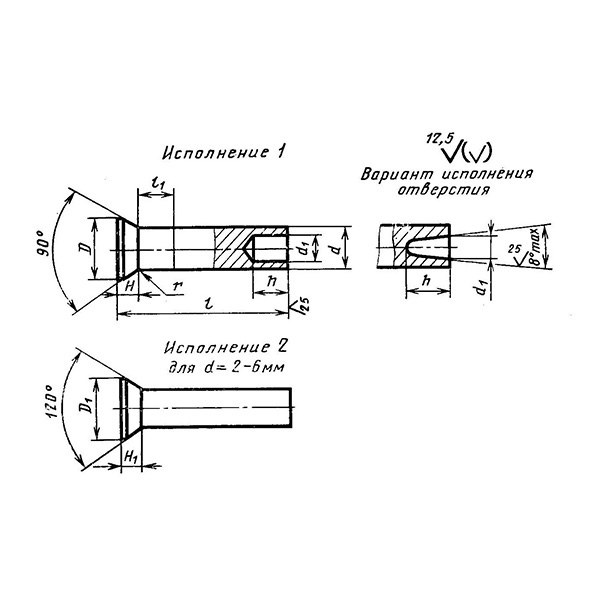

Таблица 1

d D D1 H H1 r, не более d1 h l1 a
1.0 1.9   0.5   0.10 0.6 1.0 1.5 90°
1.2 2.3   0.6   0.10 0.6 1.0 1.5 90°
1.4 2.7   0.7   0.10 0.8 1.5 1.5 90°
1.6 2.9   0.7   0.10 1.0 1.5 1.5 90°
2.0 3.9 4.0 1.0 0.60 0.10 1.2 1.5 1.5 90°
2.5 4.5 5.0 1.1 0.75 0.10 1.6 2.5 3.0 90°
3.0 5.2 6.0 1.2 0.90 0.10 2.0 2.5 3.0 90°
(3.5) 6.1 7.0 1.4 1.00 0.20 2.5 4.0 3.0 90°
4.0 7.0 8.0 1.6 1.20 0.20 2.8 4.0 3.0 90°
5.0 8.8 10.0 2.0 1.50 0.20 3.5 5.0 4.0 90°
6.0 10.3 12.0 2.4 1.80 0.25 4.5 5.0 4.0 90°
8.0 13.9   3.2   0.25 6.0 6.0 4.0 90°
10.0 17.0   4.8   0.30 8.0 8.0 6.0 75°



Таблица 2

d 3 4 5 6 7 8 9 10 (11) 12 (13) 14 (15) 16 (17) 18 20 22 24 26 28 30 32 34 36 38 40 42 45 48 50 52 55 58 60 65
1.0 * * * * * *
1.2 * * * * * *
1.4 * * * * * * *
1.6 * * * * * * * *
2   * * * * * * * * * * * * *
2.5     * * * * * * * * * * * * * * *
3     * * * * * * * * * * * * * * * * * * * * * * * * *
(3.5)       * * * * * * * * * * * * * * * * * * * * * * * *
4         * * * * * * * * * * * * * * * * * * * * * * * * * * *
5           * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
6               * * * * * * * * * * * * * * * * * * * * * * * * * * * *
8               * * * * * * * * * * * * * * * * * * * * * * * * * * * *
10                         * * * * * * * * * * * * * * * * * * * * * * * *



Пример условного обозначения полупустотелой заклепки с потайной головкой исполнения 1, диаметра d=3 мм, длиной l=20 мм, из материала группы 01, из марки стали 10 без покрытия:

Заклепка 3 х 20.01.10 ГОСТ 12643-80
