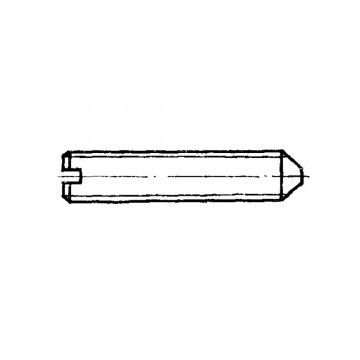

Винт ГОСТ 1476-93 установочный с коническим концом и прямым шлицем

  • Винт ГОСТ 1476-93 установочный с коническим концом и прямым шлицем
Характеристики
Аналог: DIN 553, ISO 7434
Класс точности: А, В
Материал: Сталь, Нержавеющая сталь, Латунь
Покрытие: Цинковое хроматированние, никелевое, окисное, пропитанное маслом, фосфатное пропитанное маслом
Размеры: Диаметр d от 1,2 до 12 мм
  • 8.40 руб.
  • Код товара: ГОСТ 1476-93
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

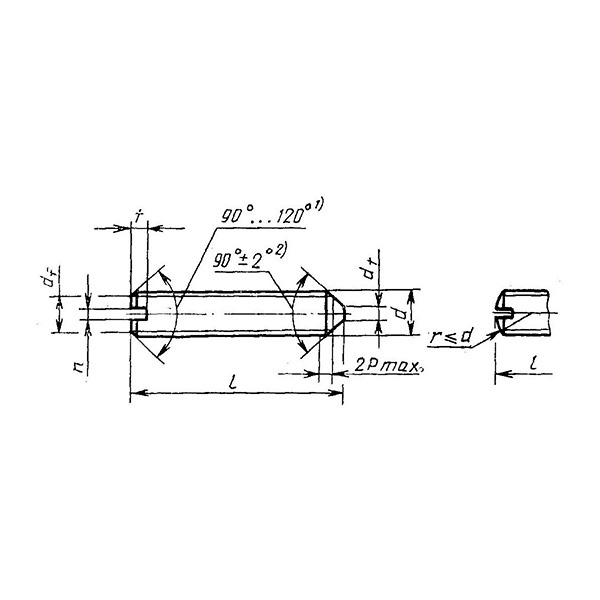

ГОСТ 1476-93 - винты установочные с коническим концом и прямым шлицем

Винты относятся к категории крепежных изделий, выполненных по форме стержня с конструктивным элементом, перераспределяющим крутящий момент на одном конце и с наружной нарезкой на другом. В качестве элемента, передающего усилие, используются шлицы, расположенные в торце стержня. Винт не создает резьбу в процессе вкручивания и не имеет сужения, свойственного обычному болту.

Винт установочный с коническим концом и прямым шлицем применяется в приборостроении, в производстве механизмов и других отраслях промышленного сектора.

Посмотреть документацию по ГОСТ 1476-93

Таблица 1

d  Шаг резьбы P dt2 макс. n s
номин. мин. макс. мин. макс.
1 0.25 0.1 0.2 0.26 0.4 0.4 0.52
1.2 0.25 0.12 0.2 0.26 0.4 0.4 0.52
1.6 0.35 0.16 0.25 0.31 0.45 0.56 0.74
2 0.4 0.2 0.25 0.31 0.45 0.64 0.84
2.5 0.45 0.25 0.4 0.46 0.6 0.72 0.95
3 0.5 0.3 0.4 0.46 0.6 0.8 1.05
(3.5) 0.6 0.35 0.5 0.56 0.7 0.96 1.21
4 0.7 0.4 0.6 0.66 0.8 1.12 1.42
5 0.8 0.5 0.8 0.86 1 1.28 1.63
6 1 1.5 1 1.06 1.2 1.5 2
8 1.25 2 1.2 1.26 1.51 2 2.5
10 1.5 2.5 1.6 1.66 1.91 2.4 3
12 1.75 3 2 2.06 2.31 2.8 3.6



Таблица 2

d 2 2.5 3 4 5 6 8 10 12 (14) 16 (18) 20 (22) 25 (28) 30 35 40 45 50 55 60
1 * * * *
1.2 * * * * * *
1.6 * * * * * * *
2 * * * * * * * *
2.5   * * * * * * * *
3     * * * * * * * * *
(3.5)       * * * * * * * * * *
4       * * * * * * * * * *
5         * * * * * * * * * * *
6           * * * * * * * * * * * *
8             * * * * * * * * * * * * *
10               * * * * * * * * * * * * * *
12                 * * * * * * * * * * * * * * *



Пример условного обозначения установочного винта с коническим концом и прямым шлицем класса точности В, диаметром резьбы d=10 мм, с полем допуска 6q, длиной l=25 мм, класса прочности 14 Н, без покрытия:

Винт М10-6g х  25.14Н ГОСТ 1476-93

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт А.М10-6g х  25.45Н.40Х.05 ГОСТ 1476-93



То же, из латуни ЛС 59-1, без покрытия:

Винт А.М10-6g х  25.32.ЛС59-1 ГОСТ 1476-93
