ГОСТ 18677-73 - Алюминиевые пломбы

ГОСТ 18677-73 - Алюминиевые пломбы

Материал: Алюминий

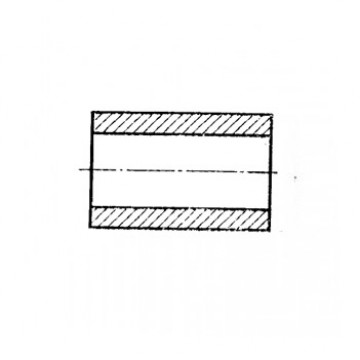

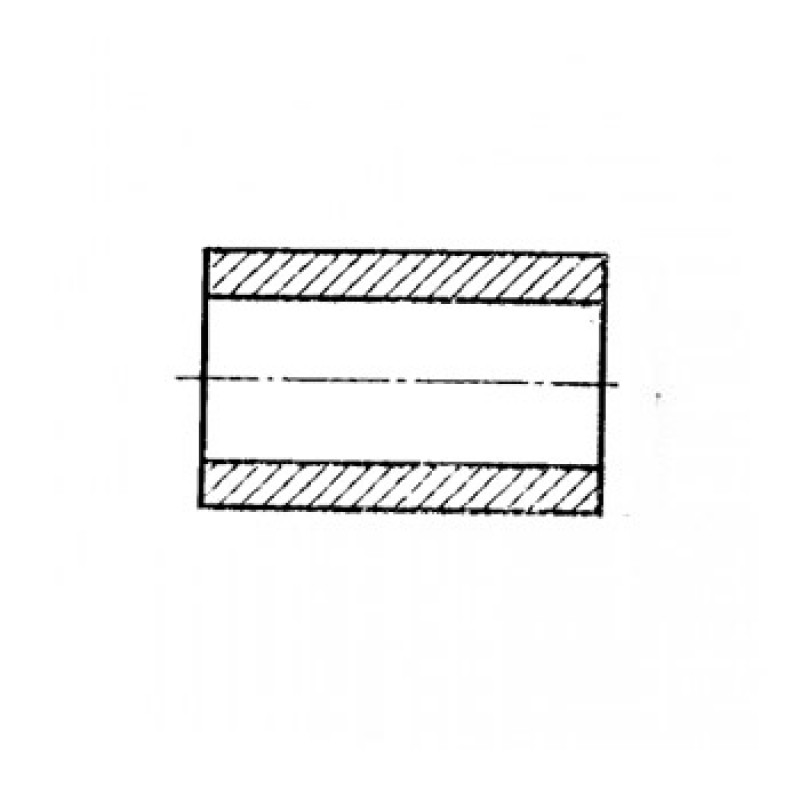

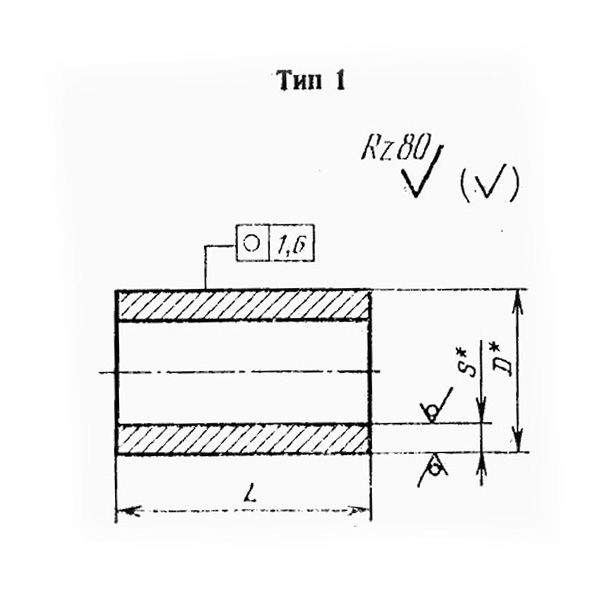

Тип 1

Таблица 1

Применяемость L s масса 1000 шт кг
номин пред. откл.
6   8 -0.9 1.0 0.350
6   10 -0.9 0.75 0.360
8   10 -0.9 1.00 0.620
8   12 -1.1 1.00 0.680





Пример условного обозначения пломбы типа 1, d=6 мм, L=10 мм, из сплава марки АД1М без покрытия:

Пломба 1-6 х 10-АД1М ГОСТ 18677-73

То же, класса , из сплава марки АД1М с покрытием 10:

Пломба 1-6 х 10-АД1М-10 ГОСТ 18677-73

То же, класса , из стали марки 12Х18Н10Т без покрытия:

Пломба 1-6 х 10-12Х18Н10Т ГОСТ 18677-73



Тип 2

Таблица 2

d  +0.7 Применяемость D1 D2 -0.43 D3 -0.52 T ± 0.5 A ± 0.6 A1 H b -0.48 масса 1000 шт кг
14   13.5 13.5 19 7.2 20 20 3.3 4 1.27
16   15.5 15.5 25 8.2 22 22 5.0 5 2.05





Пример условного обозначения пломбы типа 2, d=16 мм из черной жести:

Пломба 2-16 ГОСТ 18677-73

То же, из белой жести:

Пломба 2-16-1 ГОСТ 18677-73



Тип 3





Пример условного обозначения пломбы типа 3, из сплава марки АД1М без покрытия:

Пломба 3-АД1М ГОСТ 18677-73

То же,  с покрытием 10:

Пломба 2-АД1М-10 ГОСТ 18677-73



Тип 4

Таблица 3

d -0.7 Применяемость D1 ± 0.5 d d1 ± 0.5 r ± 0.3 H масса 1000 шт кг
номин пред. откл.
12   17.5 6 12 1.9 5 ± 0.4 0.65
18   29 8 18 2.5 8 ± 0.5 1.65





Пример условного обозначения пломбы типа 1, D=18 мм, из сплава марки АД1М без покрытия:

Пломба 4-18-АД1М ГОСТ 18677-73

То же,  с покрытием 10:

Пломба 4-18-АД1М-10 ГОСТ 18677-73



Тип 5






Пример условного обозначения пломбы типа 5 из жести ГГЖР-25-11:

Пломба 5-ГГЖР-25-11 ГОСТ 18677-73



Тип 6



Пример условного обозначения пломбы типа 6, из жести ГГЖР-25-11:

Пломба 6-ГГЖР-25-11 ГОСТ 18677-73



Тип 7

Таблица 4

Применяемость L l l1 b
10   36 8 10 3.0
10   40 8 10 3.0
14   50 12 14 4.5
14   60 14 18 4.5
14   90 20 30 4.5





Пример условного обозначения пломбы типа 7, B=14 мм, L=90 мм:

Пломба 7-14 х 90 ГОСТ 18677-73
