ГОСТ 22035-76 - Нержавеющие шпильки с ввинчиваемым концом

ГОСТ 22035-76 - Нержавеющие шпильки с ввинчиваемым концом

Материал: Нержавеющая сталь

Аналог: DIN 939

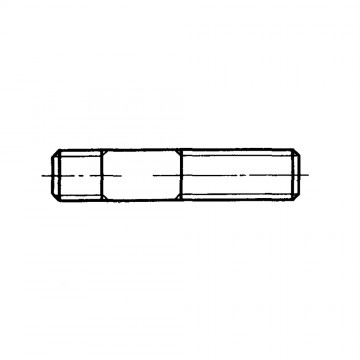

Исполнение 1

Исполнение 2



Таблица 1

Шаг резьбы P Диаметр стержня d1 Длина ввинчиваемого резьбового конца b1
Крупный Мелкий
2 0.4   2 3
2.5 0.45   2.5 4
3 0.5   3 4
4 0.7   4 5
5 0.8   5 6.5
6 1   6 7.5
8 1.25 1 8 8
10 1.5 1.25 10 12
12 1.75 1.25 12 15
(14) 2 1.5 14 18
16 2 1.5 16 20
(18) 2.5 1.5 18 22
20 2.5 1.5 20 25
(22) 2.5 1.5 22 28
24 3 2 24 30
(27) 3 2 27 35
30 3.5 2 30 38
(33) 3.5 2 33 42
36 4 3 36 45
(39) 4 3 39 50
42 4.5 3 42 52
(45) 4.5 3 45 58
48 5 3 48 60



Таблица 2

d 10 12 14 16 (18) 20 (22) 25 (28) 30 (32) 35 (38) 40 (42) 45 (48) 50 55 60 65
2   10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
2.5     11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11
3       12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12
4         14 14 14 14 14 14 14 14 14 14 14 14 14 14 14 14 14
5           16 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16
6               18 18   18 18 18 18 18 18 18 18 18 18 18
8                 22 22 22 22 22 22 22 22 22 22 22 22 22
10                       26 26 26 26 26 26 26 26 26 26
12                         30 30 30 30 30 30 30 30 30
(14)                               34 34 34 34 34 34
16                                 38 38 38 38 38
(18)                                     42 42 42
20                                       46 46
(22)                                         50
24
(27)
30
(33)
36
(39)
42
(45)
48





Продолжение Таблицы 2

d 70 75 80 85 90 (95) 100 (105) 110 (115) 120 130 140 150 160 170 180 190 200 220 240 260 280 300
2 10 10 10
2.5 11 11 11 11 11 11 11 11 11 11 11 17 17 17 17
3 12 12 12 12 12 12 12 12 12 12 12 18 18 18 18
4 14 14 14 14 14 14 14 14 14 14 14 20 20 20 20
5 16 16 16 16 16 16 16 16 16 16 16 22 22 22 22
6 18 18 18 18 18 18 18 18 18 18 18 24 24 24 24
8 22 22 22 22 22 22 22 22 22 22 22 28 28 28 28 28 28 28 28
10 26 26 26 26 26 26 26 26 26 26 26 32 32 32 32 32 32 32 32
12 30 30 30 30 30 30 30 30 30 30 30 36 36 36 36 36 36 36 36 49
(14) 34 34 34 34 34 34 34 34 34 34 34 40 40 40 40 40 40 40 40 53
16 38 38 38 38 38 38 38 38 38 38 38 44 44 44 44 44 44 44 44 57 57
(18) 42 42 42 42 42 42 42 42 42 42 42 48 48 48 48 48 48 48 48 61 61
20 46 46 46 46 46 46 46 46 46 46 46 52 52 52 52 52 52 52 52 65 65
(22) 50 50 50 50 50 50 50 50 50 50 50 56 56 56 56 56 56 56 56 69 69
24 54 54 54 54 54 54 54 54 54 54 54 60 60 60 60 60 60 60 60 73 73
(27)   60 60 60 60 60 60 60 60 60 60 66 66 66 66 66 66 66 66 79 79 79 79
30       66 66 66 66 66 66 66 66 72 72 72 72 72 72 72 72 85 85 85 85 85
(33)       72 72 72 72 72 72 72 72 78 78 78 78 78 78 78 78 91 91 91 91 91
36           78 78 78 78 78 78 84 84 84 84 84 84 84 84 97 97 97 97 97
(39)           84 84 84 84 84 84 90 90 90 90 90 90 90 90 103 103 103 103 103
42                 90 90 90 96 96 96 96 96 96 96 96 109 109 109 109 109
(45)                 96 96 96 102 102 102 102 102 102 102 102 115 115 115 115 115
48                       108 108 108 108 108 108 108 108 121 121 121 121 121



Пример условного обозначения шпильки исполнения 1 с диаметром резьбы d=16 мм, крупным шагом P=2 мм с полем допуска 6g длиной l=120 мм, класса прочности 5.8, без покрытия:

Шпилька M16-6g х 120.58 ГОСТ 22035-76

То же, исполнения 2 с мелким шагом P=1.5 мм, класса прочности 10.9, из стали марки 40Х, с покрытием 02 толщиной 6 мкм:

Шпилька 2 М16 х 1.5-6gx120.109.40X.026 ГОСТ 22035-76

То же, с мелким шагом P=1,5 мм с полем допуска 3p (2) на ввинчиваемом конце, с крупным шагом P=2 мм с полем допуска 6g на гаечном конце, класса прочности 6.6, с покрымием 05

Шпилька M16 х (1.5-3p(2))/6g х 120.66.05 ГОСТ 22035-76
