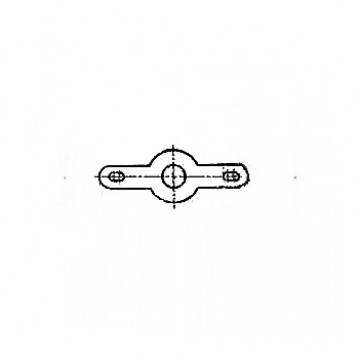

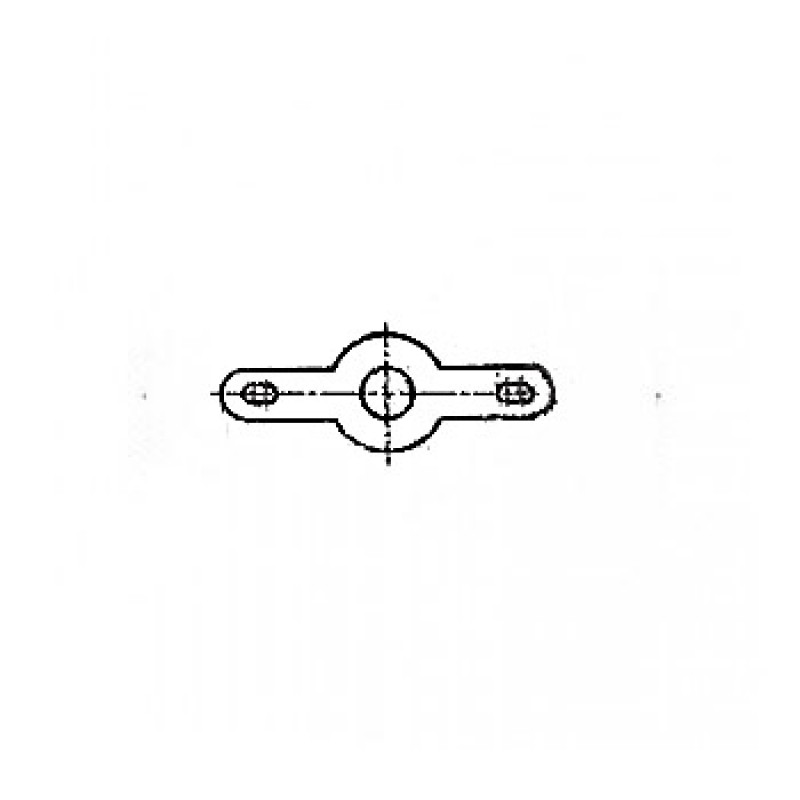

ГОСТ 22375-77 - Латунные лепестки двухсторонние, закрепляемые винтами или заклепками

ГОСТ 22375-77 - Латунные лепестки двухсторонние, закрепляемые винтами или заклепками

Материал: Латунь


Таблица 1

Исполнение d D L L1 l l1 B b s Масса 1000 шт. кг. Допустимой ток при плотности 10 А/мм2, А
1 1.2 3.2 9.0   2.0 0.75 2.0 1.0 0.3 0.064 6
1 1.7 3.6 14.0   2.0 0.75 2.0 1.0 0.3 0.102 6
2 1.7 3.6 14.0 4.5 2.0 0.75 2.0 1.0 0.3 0.102 6
3 1.7 3.6 14.0 4.5 2.0 0.75 2.0 1.0 0.3 0.102 6
1 1.7 3.6 18.0   2.0 0.75 2.0 1.0 0.3 0.119 6
2 1.7 3.6 18.0 4.5 2.0 0.75 2.0 1.0 0.3 0.119 6
3 1.7 3.6 18.0 4.5 2.0 0.75 2.0 1.0 0.3 0.119 6
1 2.2 4.5 14   2.5 1.05 3.0 1.2 0.5 0.153 15
1 2.2 4.5 16   2.5 1.05 3.0 1.2 0.5 0.178 15
2 2.2 4.5 16 5.6 2.5 1.05 3.0 1.2 0.5 0.178 15
3 2.2 4.5 16 5.6 2.5 1.05 3.0 1.2 0.5 0.178 15
1 2.2 4.5 18   2.5 1.05 3.0 1.2 0.5 0.208 15
2 2.2 4.5 18 5.6 2.5 1.05 3.0 1.2 0.5 0.208 15
3 2.2 4.5 18 5.6 2.5 1.05 3.0 1.2 0.5 0.208 15
1 2.7 5.0 14   2.5 1.05 3.0 1.2 0.5 0.161 15
1 2.7 5.0 18   2.5 1.05 3.0 1.2 0.5 0.187 15
2 2.7 5.0 18 6.3 2.5 1.05 3.0 1.2 0.5 0.187 15
3 2.7 5.0 18 6.3 2.5 1.05 3.0 1.2 0.5 0.187 15
1 2.7 5.0 25   2.5 1.05 3.0 1.2 0.5 0.301 15
2 2.7 5.0 25 6.3 2.5 1.05 3.0 1.2 0.5 0.301 15
3 2.7 5.0 25 6.3 2.5 1.05 3.0 1.2 0.5 0.301 15
1 3.2 6.3 20   2.5 1.15 4.0 1.5 0.5 0.310 20
2 3.2 6.3 20 7.1 2.5 1.15 4.0 1.5 0.5 0.310 20
3 3.2 6.3 20 7.1 2.5 1.15 4.0 1.5 0.5 0.310 20
1 3.2 6.3 25   3.0 1.15 4.0 1.5 0.5 0.395 20
2 3.2 6.3 25 7.1 3.0 1.15 4.0 1.5 0.5 0.395 20
3 3.2 6.3 25 7.1 3.0 1.15 4.0 1.5 0.5 0.395 20
1 4.3 8.0 22   3.0 1.30 4.5 2.2 0.5 0.385 22
2 4.3 8.0 22 10.9 3.0 1.30 4.5 2.2 0.5 0.385 22
3 4.3 8.0 22 10.9 3.0 1.30 4.5 2.2 0.5 0.385 22
1 4.3 8.0 32   3.0 1.30 4.5 2.2 0.5 0.577 22
2 4.3 8.0 32 10.0 3.0 1.30 4.5 2.2 0.5 0.577 22
3 4.3 8.0 32 10.0 3.0 1.30 4.5 2.2 0.5 0.577 22
1 5.3 10.0 25   3.0 1.40 5.0 2.2 0.5 0.514 25
2 5.3 10.0 25 11.0 3.0 1.40 5.0 2.2 0.5 0.514 25
3 5.3 10.0 25 11.0 3.0 1.40 5.0 2.2 0.5 0.514 25
1 5.3 10.0 40.0   3.0 1.40 5.0 2.2 0.5 0.833 25
2 5.3 10.0 40.0 11.0 3.0 1.40 5.0 2.2 0.5 0.833 25
3 5.3 10.0 40.0 11.0 3.0 1.40 5.0 2.2 0.5 0.833 25
1 6.4 11.0 23   3.0 1.40 5.0 2.2 0.5 0.584 25
2 6.4 11.0 23 14.0 3.0 1.40 5.0 2.2 0.5 0.584 25
3 6.4 11.0 23 14.0 3.0 1.40 5.0 2.2 0.5 0.584 25
1 6.4 11.0 32   3.0 1.40 5.0 2.2 0.5 0.669 25
2 6.4 11.0 32 14.0 3.0 1.40 5.0 2.2 0.5 0.669 25
3 6.4 11.0 32 14.0 3.0 1.40 5.0 2.2 0.5 0.669 25
1 8.4 14.0 32   3.0 1.40 5.0 2.2 0.5 0.765 25
2 8.4 14.0 32 16.0 3.0 1.40 5.0 2.2 0.5 0.765 25
3 8.4 14.0 32 16.0 3.0 1.40 5.0 2.2 0.5 0.765 25
1 8.4 14.0 40   3.0 1.40 5.0 2.2 0.5 0.892 25
2 8.4 14.0 40 16.0 3.0 1.40 5.0 2.2 0.5 0.892 25
3 8.4 14.0 40 16.0 3.0 1.40 5.0 2.2 0.5 0.892 25
1 10.5 18.0 45   3.0 1.40 5.0 2.2 0.5 1.249 25
2 10.5 18.0 45 22.0 3.0 1.40 5.0 2.2 0.5 1.249 25
3 10.5 18.0 45 22.0 3.0 1.40 5.0 2.2 0.5 1.249 25
1 13.0 25.0 56   3.0 1.40 5.0 2.2 0.5 1.785 25
2 13.0 25.0 56 30.0 3.0 1.40 5.0 2.2 0.5 1.785 25
3 13.0 25.0 56 30.0 3.0 1.40 5.0 2.2 0.5 1.785 25
1 15.0 28.0 56   3.0 1.40 5.0 2.2 0.5 2.465 25
2 15.0 28.0 56 32.0 3.0 1.40 5.0 2.2 0.5 2.465 25
3 15.0 28.0 56 32.0 3.0 1.40 5.0 2.2 0.5 2.465 25
1 17.0 36.0 63   3.0 1.40 5.0 2.2 0.5 4.879 25
2 17.0 36.0 63 40.0 3.0 1.40 5.0 2.2 0.5 4.879 25
3 17.0 36.0 63 40.0 3.0 1.40 5.0 2.2 0.5 4.879 25
1 19.0 36.0 63   3.0 1.40 5.0 2.2 0.5 5.000 25
2 19.0 36.0 63 40.0 3.0 1.40 5.0 2.2 0.5 5.000 25
3 19.0 36.0 63 40.0 3.0 1.40 5.0 2.2 0.5 5.000 25

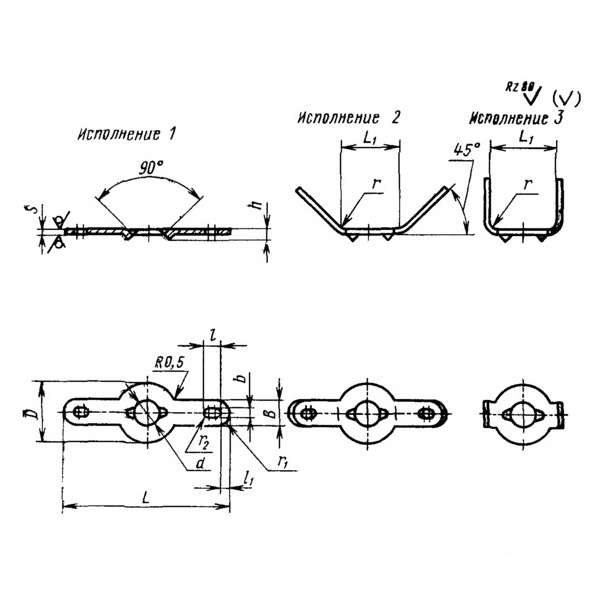

Тип 2



Таблица 2

Исполнение d D L L1 l l1 B b h s Масса 1000 шт. кг. Допустимой ток при плотности 10 А/мм2, А
1 1.2 3.2 9.0   2.0 0.75 2.0 1.0 0.6 0.3 0.064 6
1 1.7 3.6 14.0   2.0 0.75 2.0 1.0 0.6 0.3 0.102 6
2 1.7 3.6 14.0 4.5 2.0 0.75 2.0 1.0 0.6 0.3 0.102 6
3 1.7 3.6 14.0 4.5 2.0 0.75 2.0 1.0 0.6 0.3 0.102 6
1 1.7 3.6 18.0   2.0 0.75 2.0 1.0 0.6 0.3 0.119 6
2 1.7 3.6 18.0 4.5 2.0 0.75 2.0 1.0 0.6 0.3 0.119 6
3 1.7 3.6 18.0 4.5 2.0 0.75 2.0 1.0 0.6 0.3 0.119 6
1 2.2 4.5 14   2.5 1.05 3.0 1.2 1.0 0.5 0.153 15
1 2.2 4.5 16   2.5 1.05 3.0 1.2 1.0 0.5 0.178 15
2 2.2 4.5 16 5.6 2.5 1.05 3.0 1.2 1.0 0.5 0.178 15
3 2.2 4.5 16 5.6 2.5 1.05 3.0 1.2 1.0 0.5 0.178 15
1 2.2 4.5 18   2.5 1.05 3.0 1.2 1.0 0.5 0.208 15
2 2.2 4.5 18 5.6 2.5 1.05 3.0 1.2 1.0 0.5 0.208 15
1 2.7 5.0 14   2.5 1.05 3.0 1.2 1.0 0.5 1.161 15
1 2.7 5.0 18   2.5 1.05 3.0 1.2 1.0 0.5 0.187 15
2 2.7 5.0 18 6.3 2.5 1.05 3.0 1.2 1.0 0.5 0.187 15
3 2.7 5.0 18 6.3 2.5 1.05 3.0 1.2 1.0 0.5 0.187 15
1 2.7 5.0 25   2.5 1.05 3.0 1.2 1.0 0.5 0.301 15
2 2.7 5.0 25 6.3 2.5 1.05 3.0 1.2 1.0 0.5 0.301 15
3 2.7 5.0 25 6.3 2.5 1.05 3.0 1.2 1.0 0.5 0.301 15
1 3.2 6.3 20   2.5 1.15 4.0 1.5 1.0 0.5 0.310 20
2 3.2 6.3 20 7.1 2.5 1.15 4.0 1.5 1.0 0.5 0.310 20
3 3.2 6.3 20 7.1 2.5 1.15 4.0 1.5 1.0 0.5 0.310 20
1 3.2 6.3 25   2.5 1.15 4.0 1.5 1.0 0.5 0.395 20
2 3.2 6.3 25 7.1 2.5 1.15 4.0 1.5 1.0 0.5 0.395 20
3 3.2 6.3 25 7.1 2.5 1.15 4.0 1.5 1.0 0.5 0.395 20
1 4.3 8.0 22   3.0 1.30 4.5 2.2 1.0 0.5 0.386 22
2 4.3 8.0 22 10.0 3.0 1.30 4.5 2.2 1.0 0.5 0.386 22
3 4.3 8.0 22 10.0 3.0 1.30 4.5 2.2 1.0 0.5 0.386 22
1 4.3 8.0 32   3.0 1.30 4.5 2.2 1.0 0.5 0.577 22
2 4.3 8.0 32 10.0 3.0 1.30 4.5 2.2 1.0 0.5 0.577 22
3 4.3 8.0 32 10.0 3.0 1.30 4.5 2.2 1.0 0.5 0.577 22
1 5.3 10.0 25   3.0 1.40 5.0 2.2 1.0 0.5 0.514 25
2 5.3 10.0 25 11.0 3.0 1.40 5.0 2.2 1.0 0.5 0.514 25
3 5.3 10.0 25 11.0 3.0 1.40 5.0 2.2 1.0 0.5 0.514 25
1 5.3 10.0 40   3.0 1.40 5.0 2.2 1.0 0.5 0.833 25
2 5.3 10.0 40 11.0 3.0 1.40 5.0 2.2 1.0 0.5 0.833 25
3 5.3 10.0 40 11.0 3.0 1.40 5.0 2.2 1.0 0.5 0.833 25
1 6.4 11.0 28   3.0 1.40 5.0 2.2 1.0 0.5 0.584 25
2 6.4 11.0 28 14.0 3.0 1.40 5.0 2.2 1.0 0.5 0.584 25
3 6.4 11.0 28 14.0 3.0 1.40 5.0 2.2 1.0 0.5 0.584 25
1 6.4 11.0 32   3.0 1.40 5.0 2.2 1.0 0.5 0.669 25
2 6.4 11.0 32 14.0 3.0 1.40 5.0 2.2 1.0 0.5 0.669 25
3 6.4 11.0 32 14.0 3.0 1.40 5.0 2.2 1.0 0.5 0.669 25

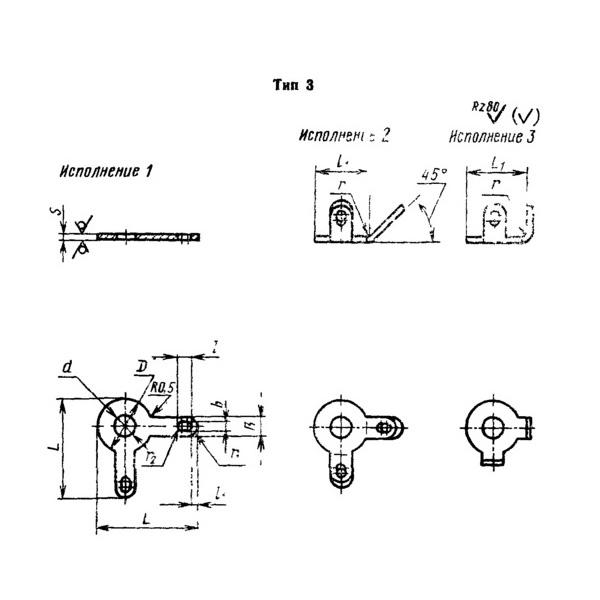

Таблица 3

Исполнение d D L L1 l l1 B b s Масса 1000 шт. кг. Допустимой ток при плотности 10 А/мм2, А
1 2.2 4.5 10   2.5 1.05 3.0 1.2 0.5 0.174 15
2 2.2 4.5 10 5.6 2.5 1.05 3.0 1.2 0.5 0.174 15
3 2.2 4.5 10 5.6 2.5 1.05 3.0 1.2 0.5 0.174 15
1 2.7 5.0 16   2.5 1.05 3.0 1.2 0.5 0.227 15
2 2.7 5.0 16 6.3 2.5 1.05 3.0 1.2 0.5 0.227 15
3 2.7 5.0 16 6.3 2.5 1.05 3.0 1.2 0.5 0.227 15
1 3.2 6.3 18   2.5 1.15 4.0 1.5 0.5 0.467 20
2 3.2 6.3 18 7.1 2.5 1.15 4.0 1.5 0.5 0.467 20
3 3.2 6.3 18 7.1 2.5 1.15 4.0 1.5 0.5 0.467 20
1 4.3 8.0 20   3.0 1.30 4.5 2.2 0.5 0.484 22
2 4.3 8.0 20 10.0 3.0 1.30 4.5 2.2 0.5 0.484 22
3 4.3 8.0 20 10.0 3.0 1.30 4.5 2.2 0.5 0.484 22
1 5.3 10.0 20   3.0 1.40 5.0 2.2 0.5 0.623 25
2 5.3 10.0 20 11.0 3.0 1.40 5.0 2.2 0.5 0.623 25
3 5.3 10.0 20 11.0 3.0 1.40 5.0 2.2 0.5 0.623 25
1 6.4 11.0 20   3.0 1.40 5.0 2.2 0.5 0.630 25
2 6.4 11.0 20 14.0 3.0 1.40 5.0 2.2 0.5 0.630 25
3 6.4 11.0 20 14.0 3.0 1.40 5.0 2.2 0.5 0.630 25

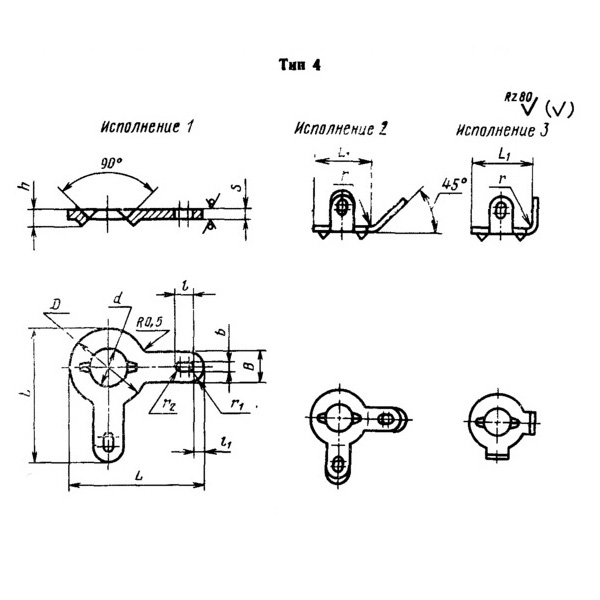

Таблица 4

Исполнение d D L L1 l l1 B b h s Масса 1000 шт. кг. Допустимой ток при плотности 10 А/мм2, А
1 2.2 4.5 10   2.5 1.05 3.0 1.2 1.0 0.5 0.174 15
2 2.2 4.5 10 5.6 2.5 1.05 3.0 1.2 1.0 0.5 0.174 15
3 2.2 4.5 10 5.6 2.5 1.05 3.0 1.2 1.0 0.5 0.174 15
1 2.7 5.0 16   2.5 1.05 3.0 1.2 1.0 0.5 0.227 15
2 2.7 5.0 16 6.3 2.5 1.05 3.0 1.2 1.0 0.5 0.227 15
3 2.7 5.0 16 6.3 2.5 1.05 3.0 1.2 1.0 0.5 0.227 15
1 3.2 6.3 18   2.5 1.15 4.0 1.5 1.0 0.5 0.467 20
2 3.2 6.3 18 7.1 2.5 1.15 4.0 1.5 1.0 0.5 0.467 20
3 3.2 6.3 18 7.1 2.5 1.15 4.0 1.5 1.0 0.5 0.467 20
1 4.3 8.0 20   3.0 1.30 4.5 2.2 1.0 0.5 0.484 22
2 4.3 8.0 20 10.0 3.0 1.30 4.5 2.2 1.0 0.5 0.484 22
3 4.3 8.0 20 10.0 3.0 1.30 4.5 2.2 1.0 0.5 0.484 22
1 5.3 10.0 20   3.0 1.40 5.0 2.2 1.0 0.5 0.623 25
2 5.3 10.0 20 11.0 3.0 1.40 5.0 2.2 1.0 0.5 0.623 25
3 5.3 10.0 20 11.0 3.0 1.40 5.0 2.2 1.0 0.5 0.623 25
1 6.4 11.0 20   3.0 1.40 5.0 2.2 1.0 0.5 0.630 25
2 6.4 11.0 20 14.0 3.0 1.40 5.0 2.2 1.0 0.5 0.630 25
3 6.4 11.0 20 14.0 3.0 1.40 5.0 2.2 1.0 0.5 0.630 25





Пример условного обозначения лепестка типа 1, исполнения 1 с диаметром d=2.2 мм, длиной L=14 мм из латуни марки Л63 с шифром покрытия 06:

Лепесток 1-1-2,2Х14-06 ГОСТ 22375-77

То же, из латуни марки Л68 с шифром покрытия 03:

Лепесток 1-1-2,2Х14-Л68-03 ГОСТ 22375-77

Пример условного обозначения лепестка типа 2, исполнения 3 с диаметром d=1.7 мм, длиной L=14 мм из латуни марки Л63 с шифром покрытия 07:

Лепесток 2-3-1,7Х14-07 ГОСТ 22375-77

То же, из латуни марки Л80 с шифром покрытия 00:

Лепесток 2-3-1,7Х14-Л80-00 ГОСТ 22375-77
