ГОСТ 3129-70 - Стальные штифт конические

ГОСТ 3129-70 - Стальные штифт конические

Материал: Сталь

Аналог: DIN 1, ISO 2339

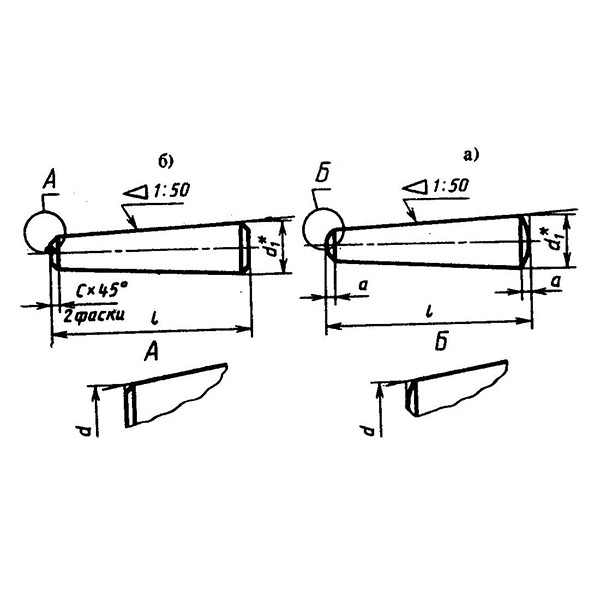

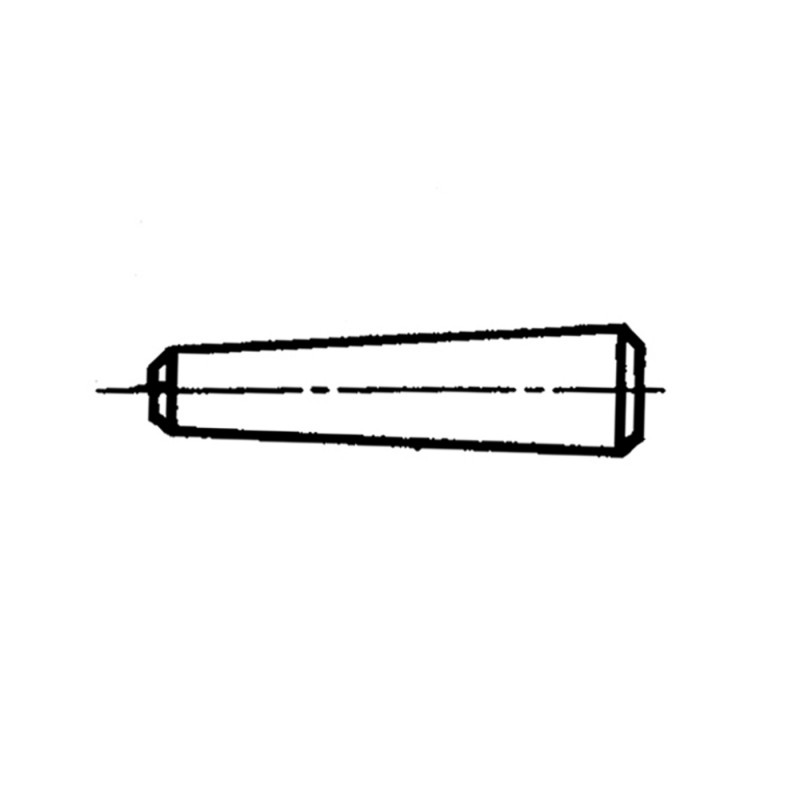

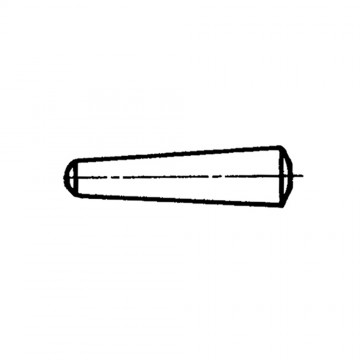

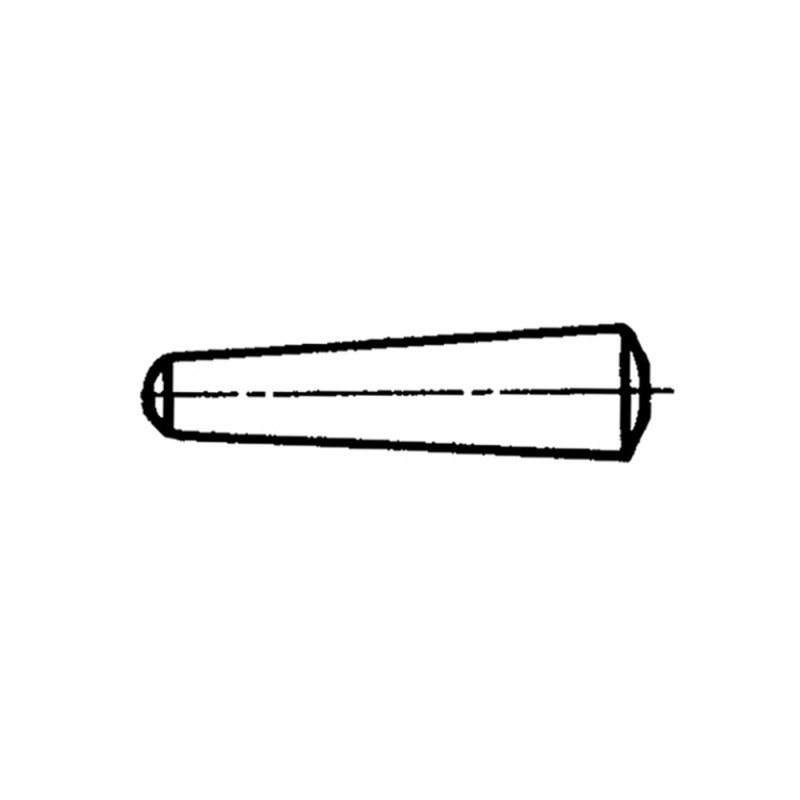

а исполнение 1 (класс точности А); б исполнение 2 (класс точности В)

Таблица 1

Диаметр резьбы d c a
0.6 0.1 0.08
0.8 0.1 1.0
1.0 0.2 0.12
1.2 0.2 0.16
1.5(1.6) 0.3 0.2
2 0.3 0.25
2.5 0.5 0.3
3 0.5 0.4
4 0.6 0.5
5 0.8 0.63
6 1.0 0.8
8 1.2 1.0
10 1.6 1.2
12 1.6 1.6
16 2.0 2.0
20 2.5 2.5
25 3 3.0
30(32) 4 4
40 5 5
50 6.3 6.3



Пример условного обозначения штифта исполнения 1, диаметром d=10 мм, длиной l=60 мм, без покрытия:

Штифт 10 х 60 ГОСТ 3129-70

То же, исполнения 2, с химическим окисным покрытием пропитанным маслом:

Штифт 2.10 х 60. Хим.Окс. прм. ГОСТ 3129-70
