ГОСТ 4751-73 - Стальные рым-болты

ГОСТ 4751-73 - Стальные рым-болты

Материал: Сталь

Аналог: DIN 580, ISO 3266

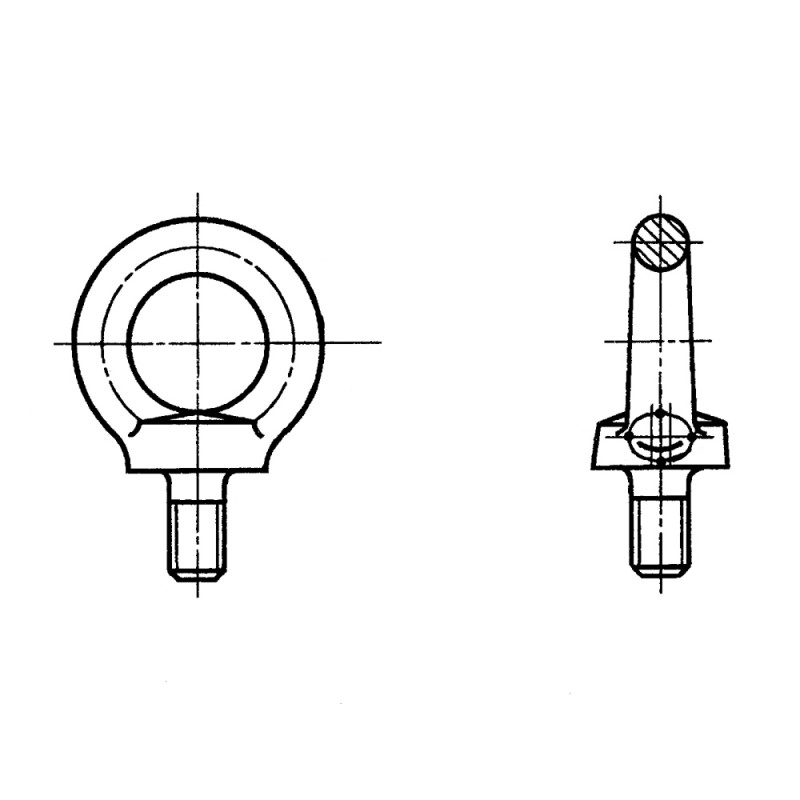

Таблица 1

Резьба d d1 d2 d3 d4 b h h1 l l1, не менее r r1 Масса 1 шт., кг
8 36 20 8 20 10 12 6 18 12 2 4 0.05
10 45 25 10 25 12 16 8 21 15 2 4 0.12
12 54 30 12 30 14 18 10 25 19 2 6 0.19
16 63 35 14 36 16 20 12 32 25 2 6 0.31
20 72 40 16 40 19 24 14 38 29 3 8 0.50
24 90 50 20 50 24 29 16 45 35 3 12 0.87
30 108 60 24 63 28 37 18 55 44 3 15 1.58
36 126 70 28 75 32 43 22 63 51 4 18 2.43
42 144 80 32 85 38 50 25 72 58 4 20 3.72
48 162 90 36 95 42 52 30 82 68 4 22 5.54
56 180 100 40 105 48 60 34 95 78 5 25 8.09
64 198 110 44 115 52 65 40 110 93 5 25 10.95
72х6 234 130 52 135 62 75 45 115 98 5 35 18.54
80х6 270 150 60 160 70 88 50 125 108 5 35 25.40
100х6 324 180 72 190 85 105 60 150 133 5 40 43.82



Пример условного обозначения рым-болта с резьбой М8 без покрытия:

Рым-болт М8 ГОСТ 4751-73

То же, с мелкой резьбой М100 х 6, с покрытием 01 (цинковое с хроматированием), толщиной 9 мкм:

Рым-болт М100 х 6.019 ГОСТ 4751-73
