Гайка ГОСТ 5931-70 шестигранная особо высокая

  • Гайка ГОСТ 5931-70 шестигранная особо высокая
Характеристики
Класс точности: А
Материал: Сталь
Размеры: Диаметр резьбы от 8 до 48 мм
  • 0.70 руб.
Доступность: Под заказ
  • Код товара: ГОСТ 5931-70
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

ГОСТ 5931-70 - гайки шестигранные особо высокие

Данные гайки входят в категорию крепежа, который предназначен для защиты резьбы от повышенного износа. Также они помогают не допустить повреждения соединения во время больших нагрузок на него. Кроме того, гайки высокие имеют повышенную стойкость к износу в условиях частого завинчивания или отвинчивания.

Гайки шестигранные особо высокие применяются в качестве крепежа болтовых и шпилечных соединений нагруженных узлов, испытывающих знакопеременные нагрузки. Также они входят в комплект станочных приспособлений совместно с пазовыми и откидными болтами.


Посмотреть документацию по ГОСТ 5931-70

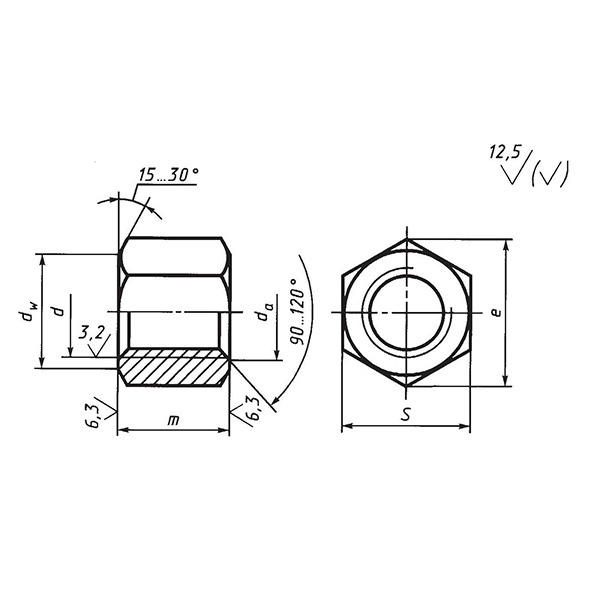

Таблица 1

Диаметр резьбы d Шаг резьбы Размер под ключ S Диаметр описанной окружности e, не менее  da dw, не менее Высота m
крупный мелкий не менее не более
8 1.25 1 13 14.4 8 8.75 11.7 12
10 1.5 1.25 17 18.9 10 10.8 15.6 15
12 1.75 1.25 19 21.1 12 13.0 17.4 18
(14) 2 1.5 22 24.5 14 15.1 20.6 21
16 2 1.5 24 26.8 16 17.3 22.5 24
(18) 2.5 1.5 27 30.1 18 19.4 25.3 27
20 2.5 1.5 30 33.5 20 21.6 28.2 30
(22) 2.5 1.5 32 35.7 22 23.8 30.0 32
24 3 2 36 40.0 24 25.9 33.6 36
(27) 3 2 41 45.6 27 29.2 38.4 40
30 3.5 2 46 51.3 30 32.4 43.1 45
36 4 3 55 61.3 36 38.9 51.5 54
42 4.5 3 65 72.6 42 45.40 61.0 63
48 5 3 75 83.9 48 51.80 70.5 71



Пример условного обозначения гайки диаметром резьбы d=12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка М12-6Н.5 ГОСТ 5931-70

То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:

Гайка М12-6Н.6.A ГОСТ 5931-70

То же, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка М12х1,25-6Н.12.40Х.016 ГОСТ 5931-70
