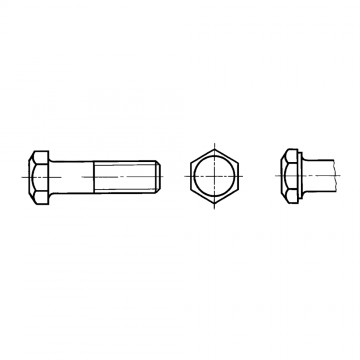

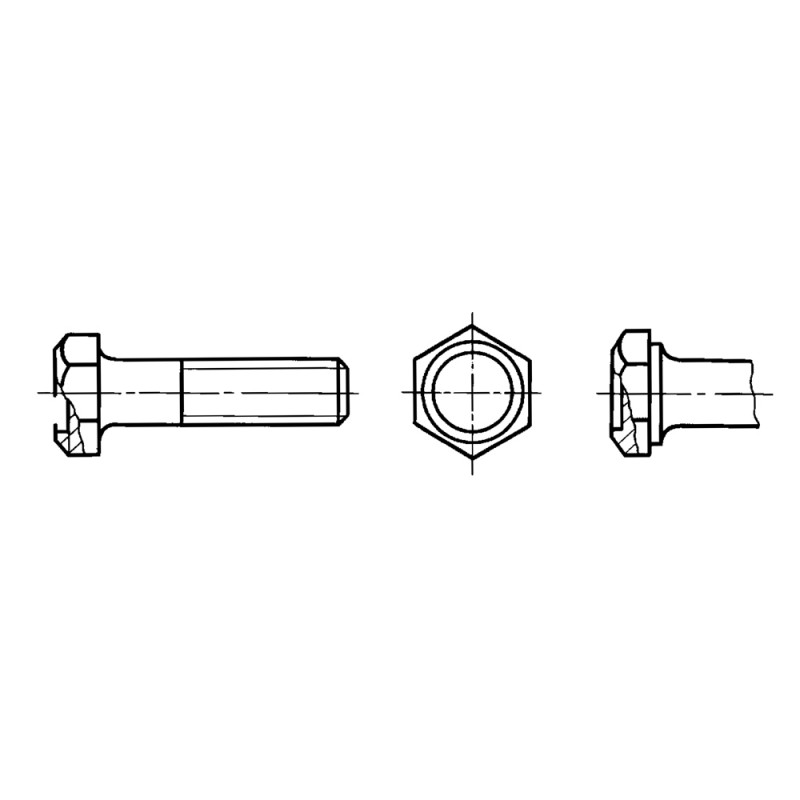

Болт ГОСТ 7798-70 с шестигранной головкой

Характеристики
Аналог: DIN 933, DIN 931, ISO 4014, ISO 4017
Класс точности: В
Материал: Сталь, Нержавеющая сталь, Латунь
Размеры: Диаметр резьбы от 6 до 48 мм
  • 15.56 руб.
  • Код товара: ГОСТ 7798-70
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

Метиз отличается прочностью, разнообразием исполнений и широкой сферой применения. Изготовленные по ГОСТ 7798-70 болты имеют шестигранную головку, удобную для захвата ключом. Шпилька снабжена неполной крупной метрической резьбой, которая обеспечивает надежную фиксацию соединения. Крепеж устанавливается в заранее высверленное отверстие. Может использоваться с гайками и шайбами соответствующего размера.

Характеристики метиза

Для изготовления крепежа используется сталь классов 5.6, 8.8, 10.9 и 12.9. Стальная конструкция может иметь защитное оцинкованное или никелевое покрытие. Также для производства метизов применяется нержавейка марок А2-А5, латунь и другие цветные металлы. Высокопрочный болт ГОСТ 7798-70 соответствует классу точности B. По настоящему стандарту длину изделия - 200 мм, а диаметр резьбы от М6 до М48.

Возможности применения

Сфера применения метиза распространяется:

  • на машино- и приборостроение;

  • строительство;

  • мебельное производство.

Широкий ассортимент компании «Супер-Крепеж» позволит купить болт ГОСТ 7798 70 для любых целей. Продукция всегда есть на складе в Москве и оперативно доставляется по всей России.

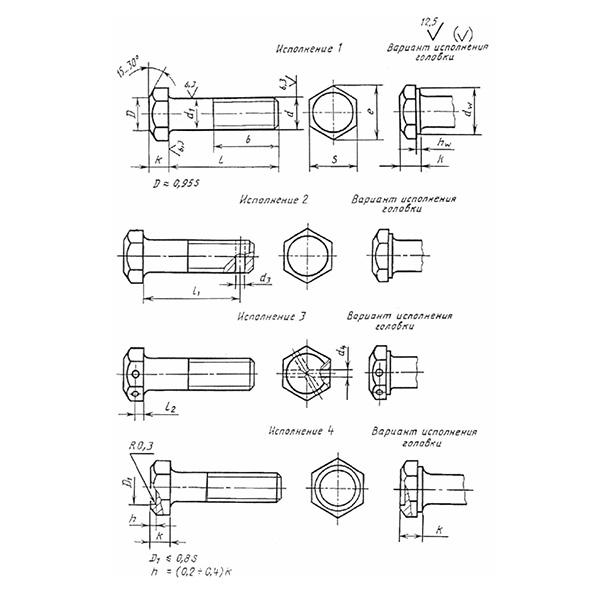

Посмотреть документацию по ГОСТ 7798-70



Таблица 1

Диаметр резьбы d Шаг резьбы Диаметр стержня d1  Размер под ключ S Высота головки k Диаметр описанной окружности e, не менее dw, не менее hw Диаметр отверстия в стержне d3 Диаметр отверстия в головке d4, Н15 Расстояние от опорной поверхности до оси отверстия в головке l2 js15
крупный мелкий не менее не более
6 1   6 10 4.0 10.9 8.7 0.15 0.6 1.6 2.0 2.0
8 1.25 1 8 13 5.3 14.2 11.5 0.15 0.6 2.0 2.5 2.8
10 1.5 1.25 10 16 6.4 17.6 14.5 0.15 0.6 2.5 2.5 3.5
12 1.75 1.25 12 18 7.5 19.9 16.5 0.15 0.6 3.2 3.2 4.0
(14) 2 1.5 14 21 8.8 22.8 19.2 0.15 0.6 3.2 3.2 4.5
16 2 1.5 16 24 10.0 26.2 22.0 0.20 0.8 4.0 4.0 5.0
(18) 2.5 1.5 18 27 12.0 29.6 24.8 0.20 0.8 4.0 4.0 6.0
20 2.5 1.5 20 30 12.5 33.0 27.7 0.20 0.8 4.0 4.0 6.5
(22) 2.5 1.5 22 34 14.0 37.3 31.4 0.20 0.8 5.0 4.0 7.0
24 3 2 24 36 15.0 39.6 33.2 0.20 0.8 5.0 4.0 7.5
(27) 3 2 27 41 17.0 45.2 38.0 0.20 0.8 5.0 4.0 8.5
30 3.5 2 30 46 18.7 50.9 42.7 0.20 0.8 6.3 4.0 9.5
36 4 3 36 55 22.5 60.8 51.1 0.20 0.8 6.3 5.0 11.5
42 4.5 3 42 65 26.0 71.3 59.9 0.25 0.8 8.0 5.0 13.0
48 5 3 48 75 30.0 82.6 69.4 0.25 0.8 8.0 5.0 15.0





Таблица 2 Расстояние от опорной поверзности головки до оси отверстия в стержне l1 / длина резьбы b при номинальном диаметре резьбы d

Диаметр резьбы d 8 10 12 14 16 (18) (20) (22) 25 (28) 30 (32) 35 (38) 40 45 50 55 60 65 70 75 80 (85) 90 (95)
6       10 12 14 16 18/18 21/18 24/18 26/18 28/18 31/18 34/18 36/18 41/18 46/18 51/18 56/18 61/18 66/18 71/18 76/18 81/18 86/18
8         12 14 16 18 21 24/22 26/22 28/22 31/22 34/22 36/22 41/22 46/22 51/22 56/22 61/22 66/22 71/22 76/22 81/22 86/22 91/22
10           14 16 18 21 24 26 28/26 31/26 34/26 36/26 41/26 46/26 51/26 56/26 61/26 66/26 71/26 76/26 81/26 86/26 91/26
12             15 17 20 23 25 27 30/30 33/30 35/30 40/30 45/30 50/30 55/30 60/30 65/30 70/30 75/30 80/30 85/30 90/30
(14)               17 20 23 25 27 30 33 35/34 40/34 45/34 50/34 55/34 60/34 65/34 70/34 75/34 80/34 85/34 90/34
16                 19 22 24 26 29 32 34 39/38 44/38 49/38 54/38 59/38 64/38 69/38 74/38 79/38 84/38 89/38
(18)                   22 24 26 29 32 34 39 44/42 49/42 54/42 59/42 64/42 69/42 74/42 79/42 84/42 89/42
20                     24 26 29 32 34 39 44 49/46 54/46 59/46 64/46 69/46 74/46 79/46 84/46 89/46
(22)                       25 28 31 33 38 43 48 53/50 58/50 63/50 68/50 73/50 78/50 83/50 88/50
24                         28 31 33 38 43 48 53 58/54 63/54 68/54 73/54 78/54 83/54 88/54
(27)                             32 37 42 47 52 57 62/60 67/60 72//60 77/60 82/60 87/60
30                               36 41 46 51 56 61 66/66 71/66 76/66 81/66 86/66
36                                 40 45 50 55 60 65 70 75 80/78 85/78
42                                     48 53 58 63 68 73 78 83
48                                         58 63 68 73 78 83





Таблица 2 Расстояние от опорной поверзности головки до оси отверстия в стержне l1 / длина резьбы b при номинальном диаметре резьбы d

Диаметр резьбы d 100 (105) 110 (115) 120 (125) 130 140 150 160 170 180 190 200 220 240 260 280 300
6
8 96/22
10 96/26 101/26 106/26 111/26 116/26 121/26 126/32 136/32 146/32 156/32 166/32 176/32 186/32 196/32
12 95/30 100/30 105/30 110/30 115/30 120/30 125/36 135/36 145/36 155/36 165/36 175/36 185/36 195/36 215/49 235/49 255/49
(14) 95/34 100/34 105/34 110/34 115/34 120/34 125/40 135/40 145/40 155/40 165/40 175/40 185/40 195/40 215/57 235/57 255/57 275/57 295/57
16 94/38 99/38 104/38 109/38 114/38 119/38 124/44 134/44 144/44 154/44 164/44 174/44 184/44 194/44 214/57 234/57 254/57 274/57 294/57
(18) 94/42 99/42 104/42 109/42 114/42 119/42 124/48 134/48 144/48 154/48 164/48 174/48 184/48 194/48 214/61 234/61 254/61 274/61 294/61
20 94/46 99/46 104/46 109/46 114/46 119/46 124/52 134/52 144/52 154/52 164/52 174/52 184/52 194/52 214/65 234/65 254/65 274/65 294/65
(22) 93/50 98/50 103/50 108/50 113/50 118/50 123/56 133/56 143/56 153/56 163/56 173/56 183/56 193/56 213/69 233/69 253/69 273/69 293/69
24 93/54 98/54 103/54 108/54 113/54 118/54 123/60 133/60 143/60 153/60 163/60 173/60 183/60 193/60 213/73 233/73 253/73 273/73 293/73
(27) 92/60 97/60 102/60 107/60 112/60 117/60 122/66 132/66 142/66 152/66 162/66 172/66 182/66 192/66 212/79 232/79 252/79 272/79 292/79
30 91/66 96/66 101/66 106/66 111/66 116/66 121/72 131/72 141/72 151/72 161/72 171/72 181/72 191/72 211/85 231/85 251/85 271/85 291/85
36 90/78 95/78 100/78 105/78 110/78 115/78 120/84 130/84 140/84 150/84 160/84 170/84 180/48 190/84 210/97 230/97 250/97 270/97 290/97
42 88 93/90 98/90 103/90 108/90 113/90 118/96 128/96 138/96 148/96 158/96 168/96 178/96 188/96 208/109 228/109 248/109 268/109 288/109
48 88 93 98 103/102 108/102 113/102 118/108 128/108 138/108 148/108 158/108 168/108 178/108 188/108 208/121 228/121 248/121 268/121 288/121



Пример условного обозначения болта исполнения 1 с диаметром резьбы d=12 мм, с размером под ключ S=18 мм, длиной l=60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:

Болт М12-6gХ60.58(S18) ГОСТ 7798-70

То же, исполнения 2, с размером под ключ S=19 мм,  с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Болт 2М12Х1,25 - 6gх60.109.40X.016 ГОСТ 7798-70
