Заклепка резьбовая MASTERFIX MFX 20-CO цилиндрическая головка
| Характеристики | |
| Материал: | Алюминий (AlMg5) |
-
0.70 руб.
Доступность: Под заказ
- Код товара: MFX 20-CO
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
MFX 20-CO - Masterfix заклепка резьбовая цилиндрическая головка

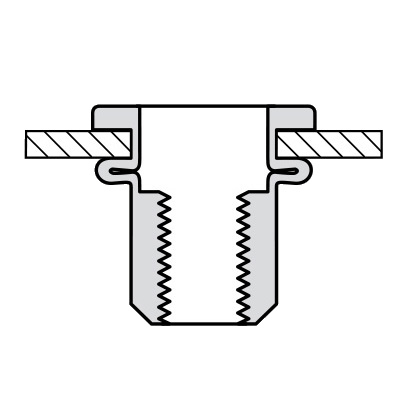

Установка заклепки возможна при доступе только с одной стороны детали. Устанавливаются с помощью заклепочника для резьбовых заклепок.
Заклепка резьбовая с цилиндрической головкой применяется для создания неразъемных соединений листов и деталей.

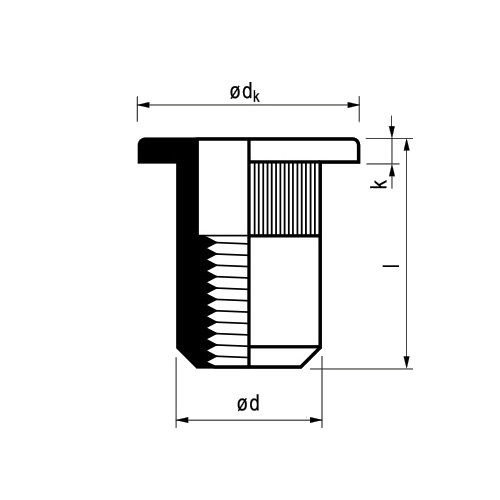

Длинна (мм)
| ø d | l [+0,5/-0] |
 |
Ø dk [+0/-0,5] |
k≤ | Ø d [+0/-0,2] |
Nm |
N |
N |
|
| 20M03CO1 | M3
Ø 5,0 |
10,5 | 0,5 - 2,5 | 7,0 | 0,9 | 4,9 | 2,0 | 2.000 | 700 |
| CO2 | 11,5 | 2,5 - 3,5 | |||||||
| 20M04CO1 | M4
Ø 6,0 |
11,0 | 0,5 - 3,0 | 9,0 | 1,1 | 5,9 | 4,0 | 2.840 | 1.070 |
| CO2 | 14,0 | 3,0 - 4,5 | |||||||
| 20M05CO1 | M5
Ø 7,0 |
13,0 | 0,5 - 3,0 | 10,0 | 1,1 | 6,9 | 5,0 | 4.900 | 1.170 |
| CO2 | 16,0 | 3,0 - 5,5 | |||||||
| CO3 | 19,0 | 5,5 - 8,0 | |||||||
| 20M06CO1 | M6
Ø 9,0 |
16,0 | 0,5 - 3,0 | 12,0 | 1,6 | 8,9 | 11,3 | 9.300 | 2.280 |
| CO2 | 18,5 | 3,0 - 5,5 | |||||||
| CO3 | 21,0 | 5,5 - 8,0 | |||||||
| 20M08CO1 | M8
Ø 11,0 |
17,5 | 0,5 - 3,0 | 15,0 | 1,6 | 10,9 | 14,6 | 14.700 | 2.450 |
| CO2 | 20,0 | 3,0 - 5,5 | |||||||
| CO3 | 22,5 | 5,5 - 8,0 | |||||||
| CO4 | 25,0 | 8,0 - 10,5 | |||||||
| 20M10CO1 | M10
Ø 12,0 |
19,0 | 0,5 - 3,0 | 16,0 | 2,1 | 11,9 | 20,0 | 21.500 | 3.820 |
| CO2 | 24,0 | 3,0 - 6,0 | |||||||
| CO3 | 27,0 | 6,0 - 9,0 | |||||||
| CO4 | 30,0 | 9,0 - 12,0 | |||||||
| 20M12CO1 | M12
Ø 16,0 |
25,0 | 1,0 - 4,0 | 22,0 | 2,1 | 15,9 | 23,0 | 27.400 | 4.400 |
| CO2 | 28,0 | 4,0 - 7,0 | |||||||
| CO3 | 31,0 | 7,0 - 10,0 |
