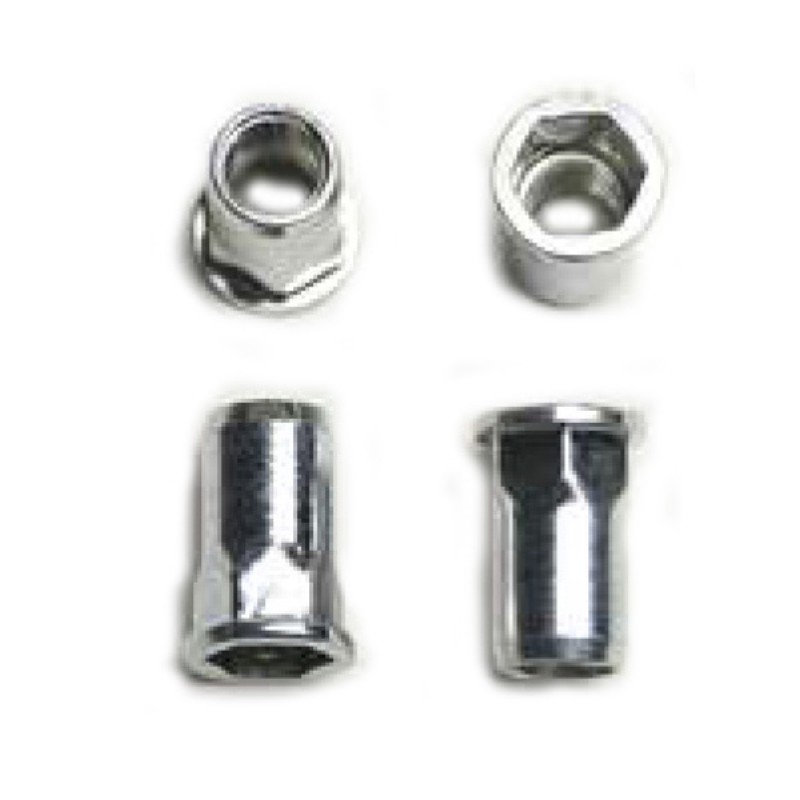

MFX 23-HCO - Masterfix заклепка резьбовая цилиндрическая головка

MFX 23-HCO - Masterfix заклепка резьбовая цилиндрическая головка

Материал:
Оцинкованная сталь

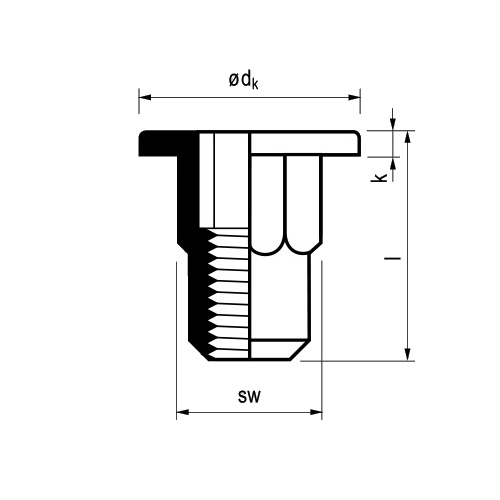

Длинна (мм)

  ø d l
[+/-0,2]
Ø dk
[+0,3/-0,5]
k≤ SW
[+0/-0,2]

Nm

N

N

23H04CO1

M4

SW1 6,1

13,0 0,5 - 3,0 9,5 1,1 6,0 5,0 4.900 1.400
23H05CO1

M5

SW1 7,1

14,5 0,5 - 3,0 10,5 1,1 7,0 7,0 8.800 1.900
23H06CO1

M6

SW1 9,1

17,0 0,5 - 3,0 12,5 1,6 9,0 14,0 16.600 2.900
23H08CO1

M8

SW1 11,1

19,0 0,5 - 3,0 14,5 1,6 11,0 22,0 21.500 3.000
23H10CO1

M10

SW1 13,1

24,0 0,8 - 4,0 16,5 2,1 13,0 35,0 29.400 3.400
