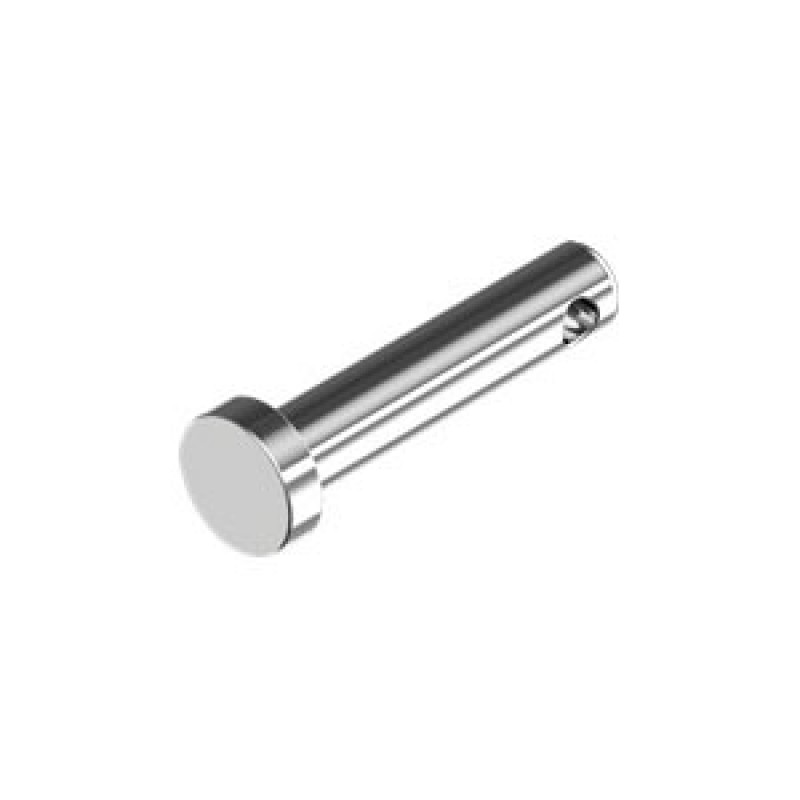

Палец такелажный М8144 Clevis pin

Палец такелажный М8144 Clevis pin

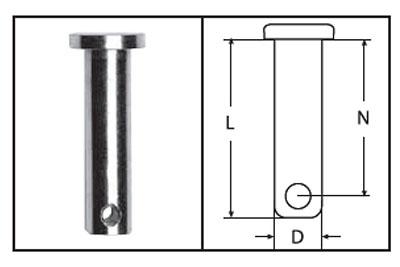

Размеры (мм)

Тип D L N P.U.
A 4.0 14.0 11.0 5
B 4.0 19.0 16.0 5
C 5.0 15.0 11.0 5
D 5.0 18.0 14.0 5
E 5.0 21.0 17.0 5
F 6.0 15.0 11.0 5
G 6.0 20.0 16.0 5
H 6.0 25.0 21.0 5
I 6.0 29.0 25.0 5
J 6.0 36.0 32.0 5
K 6.0 45.0 41.0 5
N 8.0 21.0 17.0 5
O 8.0 24.0 20.0 5
P 8.0 27.0 23.0 5
Q 8.0 32.0 28.0 5
R 9.50 26.0 22.0 5
S 9.50 30.0 26.0 5
T 10.00 30.0 26.0 5
U 11.00 30.0 25.0 5
V 12.00 30.0 26.0 5
W 14.00 41.0 36.0 5



A4/AISI316
