Какой крепеж выбрать для утеплителя

Сделать фасад теплым — полдела. Для надежной фиксации плиты недостаточно надеяться только на клей, так как ветровая нагрузка на высотных участках фасадной системы достигает десятков килограммов на квадратный метр. Если неправильно подобрать крепеж, первой же осенью плиты отойдут от стены под порывами ветра, а зимой по местам фиксации пойдут темные пятна от конденсата. Ошибка в 5 мм при расчете длины распорной зоны снижает несущую способность анкера вдвое. В результате экономия на дешевых гильзах оборачивается полным демонтажем всей теплоизоляции уже через пару сезонов. Разберем, как выбрать дюбель-зонтик (он же тарельчатый дюбель) под конкретный материал и стену.

Как устроен дюбель для теплоизоляции

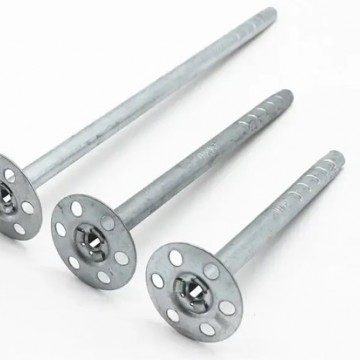

Конструкция состоит из пластиковой гильзы с широкой шляпкой и распорного стержня. Шляпка прижимает плиту к стене, а стержень расклинивает гильзу внутри основания. Перфорированная поверхность шляпки создана для того, чтобы штукатурная или клеевая смесь затекала в отверстия и создавала монолитный зацеп. Корпус дюбеля изготавливают из полипропилена или полиамида, причем нейлоновые гильзы сохраняют эластичность даже при отрицательных температурах.

Выбор распорного стержня зависит от массы материала:

• пластиковый гвоздь подходит для пенопласта и экструдированного пенополистирола;
• металлический гвоздь используют для тяжелой минеральной и каменной ваты;
• металлический гвоздь с термоголовкой нужен для ваты, чтобы сталь не проводила холод внутрь стены.

Пластик не ржавеет и не создает мостиков холода. Но забить его в бетон или удержать им плотную вату не получится — гвоздь просто согнется. Полиамидный гвоздь служит отличной альтернативой металлу, когда нужно полностью исключить теплопотери. В зонах с повышенной влажностью оцинкованный стальной стержень без защитного набалдашника подвергается коррозии уже через полгода, разрушая внутренние слои штукатурки.

Подбор крепежа под тип утеплителя

Пенопласт и пеноплекс — жесткие материалы. Шляпка стандартного диаметра 60 мм удерживает их без провала. Для них берут дюбели с пластиковым гвоздем. Низкая плотность пенопласта марки ППС-10 или ППС-14 позволяет шляпке вставать заподлицо без дополнительного зенкования. Если плотность экструдированного пенополистирола превышает 35 кг/м³, головку приходится утапливать специальной фрезой с последующим закрытием пенополистирольной заглушкой.

Минеральная вата имеет волокнистую структуру. Чтобы шляпка не прорезала мягкие плиты, используют расширительные доборные шайбы диаметром до 140 мм. Ввиду большого веса ваты распорный гвоздь берут только стальной, обязательно с пластиковой термоголовкой на конце. Плотность фасадной минеральной ваты варьируется от 110 до 140 кг/м³, что создает колоссальную статическую нагрузку на нижний ряд дюбелей. Выдергивающее усилие для бальзатовой плиты должно составлять не менее 0,3 килоньютона на один анкер. При монтаже двухслойного утеплителя первый мягкий слой накрывают более плотным верхним и прошивают их дюбелями насквозь в один прием.

Зависимость длины крепежа от материала стены

Глубина погружения гильзы в стену зависит от плотности основания. Чем пористее материал, тем глубже должен заходить распорный элемент.

Чтобы узнать полную длину дюбеля, сложите толщину плиты, толщину клеевого слоя (обычно 10 мм) и глубину захода в стену из таблицы. Для старых зданий со слоем неровной штукатурки к итоговой длине прибавляют еще минимум 20 мм на отклонения плоскости. В пустотелом кирпиче короткая распорная зона просто попадет в технологическую пустоту, и гильза прокрутится. В ячеистых бетонах марки Д300 или Д400 стандартные забивные гильзы крошат внутренние перегородки блоков, поэтому там работают только винтовые нейлоновые анкеры с широким шагом резьбы. Выход гвоздя из обратной стороны гильзы должен составлять не менее 10–15 мм для корректного расклинивания лепестков.

Технология монтажа и расчет количества

На м² стены уходит 5–6 дюбелей. Из них 4 устанавливают по углам плиты в места стыков, а 1 или 2 — по центру. На угловых зонах дома, где ветровой подпор максимален, количество крепежа увеличивают до 8–10 штук на м². Краевая зона определяется как одна десятая часть от ширины здания, но не менее одного метра от угла. В этих местах метизы устанавливают с уменьшенным шагом, чтобы компенсировать отрывающие завихрения воздуха. По правилам систем фасадного утепления схемы расстановки бывают T-образными и W-образными в зависимости от геометрии связки плит.

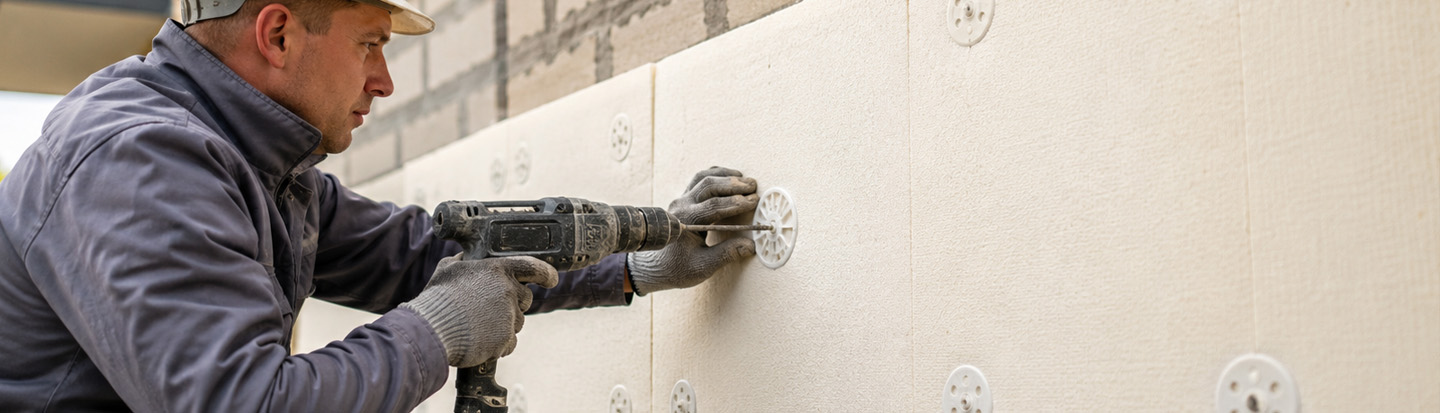

Отверстие бурят через утеплитель строго перпендикулярно стене. Глубину бурения делают на 10 мм больше длины дюбеля, чтобы скопившаяся пыль не помешала гильзе зайти полностью. Шляпку утапливают заподлицо с поверхностью плиты, без перекосов. Для работы по пустотелому кирпичу и газобетону категорически запрещено использовать ударный режим перфоратора — бурение ведут только в безударном режиме сверлом по бетону. Разбитое ударом отверстие потеряет несущую способность, и дюбель легко вынется руками. Забивать металлический гвоздь нужно молотком весом не менее 500 г, нанося ровные прямые удары по центру термоголовки, чтобы не расколоть пластиковый защитный колпачок.

Качественный монтаж фасадной системы строится на правильном расчете нагрузки и надежных метизах. Прямые поставки от завода гарантируют прочность пластика и точное соответствие геометрических параметров.
