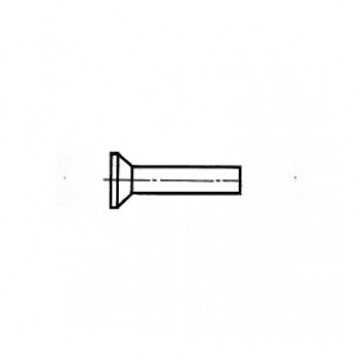

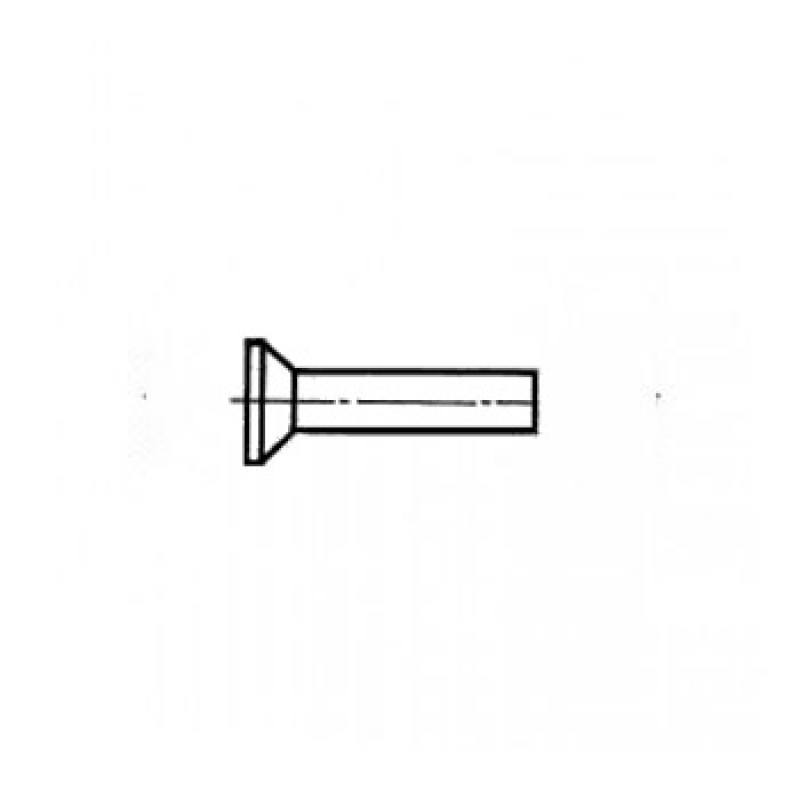

ГОСТ 14798-85 - Стальные заклепки с потайной головкой 90 градусов

ГОСТ 14798-85 - Стальные заклепки с потайной головкой 90 градусов

Материал: Сталь

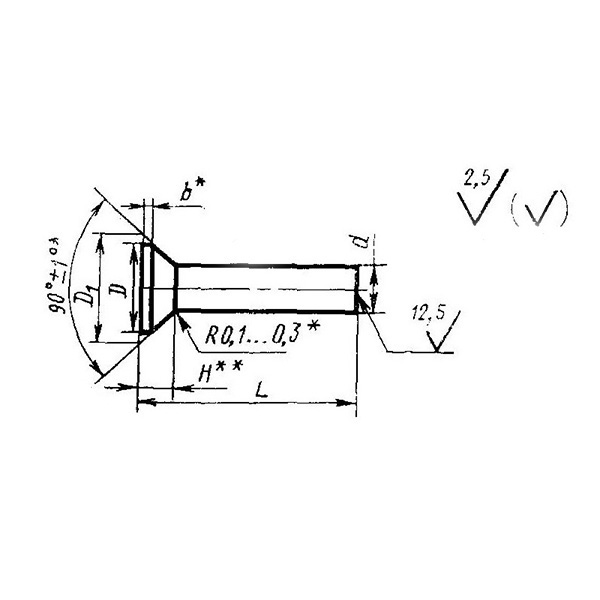

Таблица 1

Диаметр головки Высота головки Н Высота цилиндрического пояска головки b, неболее
D не менее D1 не более
1.0 1.8 2.2 0.6 0.23
1.4 2.6 3.0 0.8 0.23
1.5 2.8 3.2 0.8 0.23
2.0 3.8 4.2 1.1 0.23
2.6 4.5 5.0 1.2 0.25
3.0 5.1 5.6 1.3 0.25
3.5 6.0 6.5 1.5 0.25
4.0 6.9 7.4 1.7 0.25
5.0 8.7 9.2 2.1 0.25
6.0 10.3 11.0 2.5 0.35
7.0 12.0 13.0 2.9 0.40
8.0 13.7 14.8 3.3 0.45
10.0 17.0 18.4 4.1 0.60



Таблица 2

d 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
1 * * * * * * * * *
1.4 * * * * * * * * * * *
1.6   * * * * * * * * * * * * *
2   * * * * * * * * * * * * * *
2.6     * * * * * * * * * * * * * * * * *
3       * * * * * * * * * * * * * * * * * *
3.5         * * * * * * * * * * * * * * * * * * *
4         * * * * * * * * * * * * * * * * * * * * *
5             * * * * * * * * * * * * * * * * * * * * * * *
6                 * * * * * * * * * * * * * * * * * * * * *
7                     * * * * * * * * * * * * * * * * * * * * * *
8                         * * * * * * * * * * * * * * * * * * * * * *
10                                 * * * * * * * * * * * * * * * * * * * * * * *



Пример условного обозначения заклепки диаметром стержня d=4 мм, длиной L=8 мм, из стали марки 10, без покрытия:

Заклепка 4 х 8.01 ГОСТ 14798-85
