Гайка ГОСТ 5929-70 шестигранная низкая
| Характеристики | |
| Класс точности: | А |
| Материал: | Сталь, Латунь |
| Размеры: | Диаметр резьбы от 1 до 48 мм |
-
0.70 руб.
- Код товара: ГОСТ 5929-70

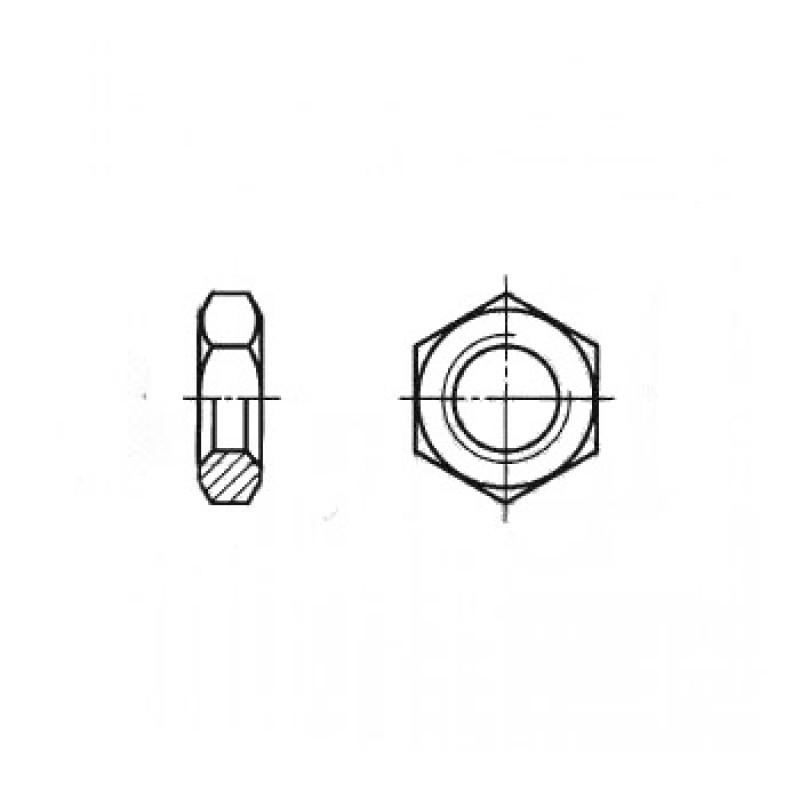

ГОСТ 5929-70 - гайки шестигранные низкие
Отличительной чертой конструкции таких гаек является уменьшенная, по сравнению со стандартной, высота изделия. Это позволяет использовать гайки такого типа там, где требуется обеспечить надежное соединение, устойчивое к динамическим и статическим нагрузкам при дефиците свободного пространства или наличии ограничений по весу конструкции. При необходимости в соединении можно установить две гайки, изделие используется в сочетании с болтом или шпилькой, для снижения давления на поверхность детали может быть дополнено шайбой.
Гайки шестигранные низкие применяются в изделиях общего машиностроения, приборостроения, для монтажа строительных конструкций, в бытовых целях.
Посмотреть документацию по ГОСТ 5929-70
Таблица 1
| Диаметр резьбы d | Шаг резьбы | Размер под ключ S | Диаметр описанной окружности e, не менее | da | dw, не менее | Высота m | ||
| крупный | мелкий | не менее | не более | |||||
| (1) | 0.25 | 3.2 | 3.4 | 1.0 | 1.15 | 2.90 | 0.8 | |
| (1.4) | 0.30 | 3.2 | 3.4 | 1.4 | 1.61 | 2.90 | 1.0 | |
| 1.6 | 0.35 | 3.2 | 3.4 | 1.6 | 1.84 | 2.90 | 1.0 | |
| 2 | 0.40 | 4 | 4.3 | 2.0 | 2.30 | 3.60 | 1.2 | |
| 2.5 | 0.45 | 5 | 5.5 | 2.5 | 2.9 | 4.50 | 1.6 | |
| 3 | 0.5 | 5.5 | 6 | 3 | 3.45 | 5.00 | 1.8 | |
| 3.5 | 0.6 | 6 | 6.6 | 3.5 | 4.00 | 5.40 | 2.0 | |
| 4 | 0.7 | 0.5 | 7 | 7.7 | 4.0 | 4.60 | 6.30 | 2.2 |
| 5 | 0.8 | 0.5 | 8 | 8.8 | 5.0 | 5.75 | 7.20 | 2.7 |
| 6 | 1 | 0.75 | 10 | 11.1 | 6.0 | 6.75 | 9.00 | 3.2 |
| 8 | 1.25 | 1 | 13 | 14.4 | 8.0 | 8.75 | 11.7 | 4 |
| 10 | 1.5 | 1.25 | 17 | 18.9 | 10 | 10.8 | 15.6 | 5 |
| 12 | 1.75 | 1.25 | 19 | 21.0 | 12 | 13.0 | 17.4 | 6 |
| (14) | 2 | 1.5 | 22 | 24.5 | 14 | 15.1 | 20.6 | 7 |
| 16 | 2 | 1.5 | 24 | 26.8 | 16 | 17.3 | 22.5 | 8 |
| (18) | 2.5 | 1.5 | 27 | 30.1 | 18 | 19.4 | 25.3 | 9 |
| 20 | 2.5 | 1.5 | 30 | 33.5 | 20 | 21.6 | 28.2 | 10 |
| (22) | 2.5 | 1.5 | 32 | 37.7 | 22 | 23.8 | 30.0 | 11 |
| 24 | 3 | 2 | 36 | 40.0 | 24 | 25.9 | 33.6 | 12 |
| (27) | 3 | 2 | 41 | 45.6 | 27 | 29.2 | 38.4 | 13.5 |
| 30 | 3.5 | 2 | 46 | 51.3 | 30 | 32.4 | 43.1 | 15 |
| 36 | 4 | 3 | 55 | 61.3 | 36 | 38.9 | 51.5 | 18 |
| 42 | 4.5 | 3 | 65 | 72.6 | 42 | 45.40 | 61.0 | 21 |
| 48 | 5 | 3 | 75 | 83.9 | 48 | 51.80 | 70.5 | 24 |
Пример условного обозначения гайки диаметром резьбы d=12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия:
Гайка М12-6Н.04 ГОСТ 5929-70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, из стали марки А12, без покрытия:
Гайка М12-6Н.04.A ГОСТ 5929-70
То же, с мелким шагом резьбы с полем допуска 6Н, класса прочности 06, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка М12х1,25-6Н.06.40Х.016 ГОСТ 5929-70
