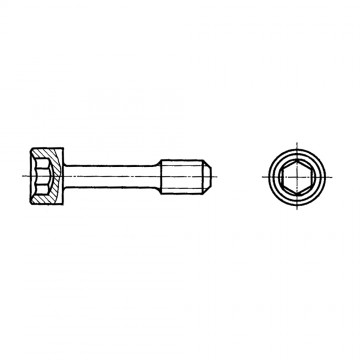

Винт ГОСТ 10342-80 с цилиндрической головкой невыпадающий
| Характеристики | |
| Класс точности: | В |
| Материал: | Сталь |
| Размеры: | Диаметр резьбы от 6 до 16 мм |
-
0.70 руб.
Доступность: Под заказ
- Код товара: ГОСТ 10342-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
ГОСТ 10342-80 - винты с цилиндрической головкой и шестигранным углублением под ключ невыпадающие
Винты с цилиндрической головкой невыпадающие применяют в заглушках, откидных деталях, водонепроницаемых и взрывобезопасных крышках, а также используют при установке приборов, панелей как в комбинации с фиксирующими втулками, так и без них.
Посмотреть документацию по ГОСТ 10342-80

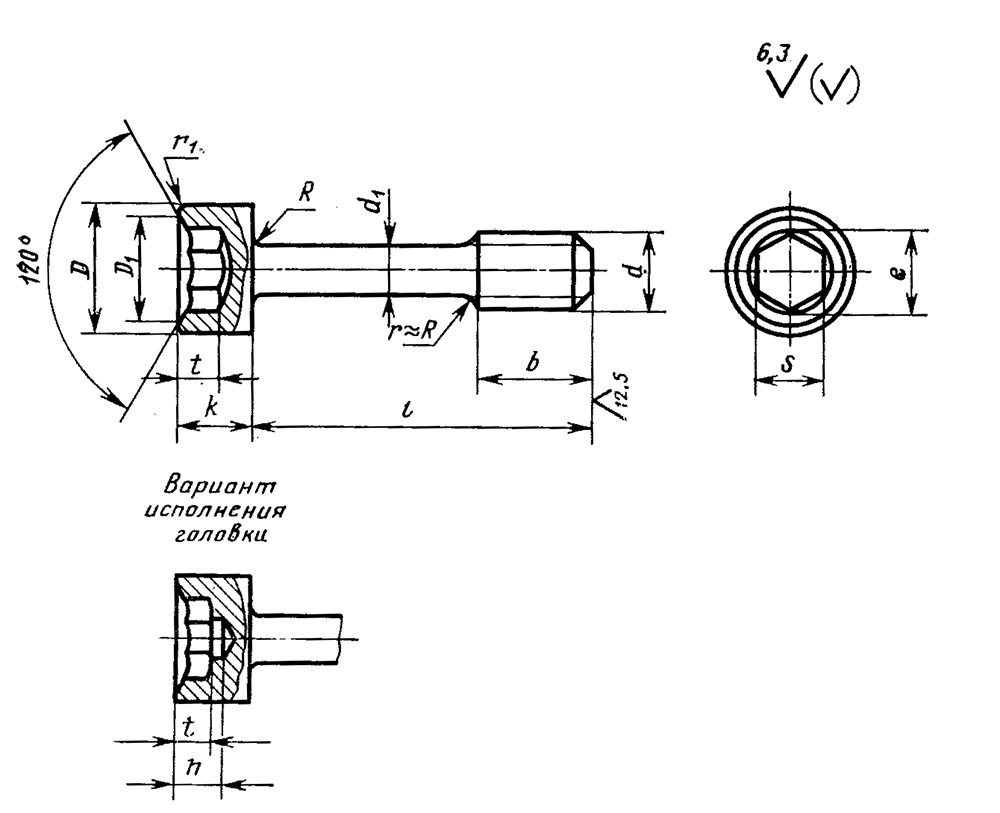

Таблица 1
| Номинальный диаметр резьбы d | 6 | 8 | 10 | 12 | 16 |
| Диаметр стержня d1 (пред. откл. h13) | 4,0 | 5,5 | 7,0 | 9,0 | 11,0 |
| Длина резьбы b | 8 | 10 | 12 | 16 | 20 |
| Диаметр головки D (пред. откл. h13) | 10,0 | 13,0 | 16,0 | 18,0 | 24,0 |
| Высота головки k | 6 | 8 | 10 | 12 | 16 |
| Размер "под ключ" S | 5 | 6 | 8 | 10 | 14 |
| Диаметр описанной окружности l, не менее | 5,8 | 6,9 | 9,2 | 11,5 | 16,2 |
| Длина фаски D1 | 6,1 | 7,2 | 9,7 | 12,0 | 16,7 |
| Величина шестигранного углубления t | 3,4 | 4,4 | 5,5 | 6,5 | 8,5 |
| Глубина сверления h, не более | 3,7 | 4,7 | 6,0 | 7,2 | 9,2 |
| Радиус под головкой R (пред. откл. h10) | 0,4 | 0,5 | 0,6 | 0,8 | |
| Радиус r1, или фаска С1, не более | 0,5 | 0,8 | 1,0 | ||
Пример условного обозначения винта диаметром резьбы d=8 мм, с полем допуска 6g, длиной l=25 мм, класса прочности 5.8, без покрытия:
Винт M8-6gX25.58 ГОСТ 10342-80
То же, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:
Винт M8-6g×25.88.35Х.019 ГОСТ 10342-80
