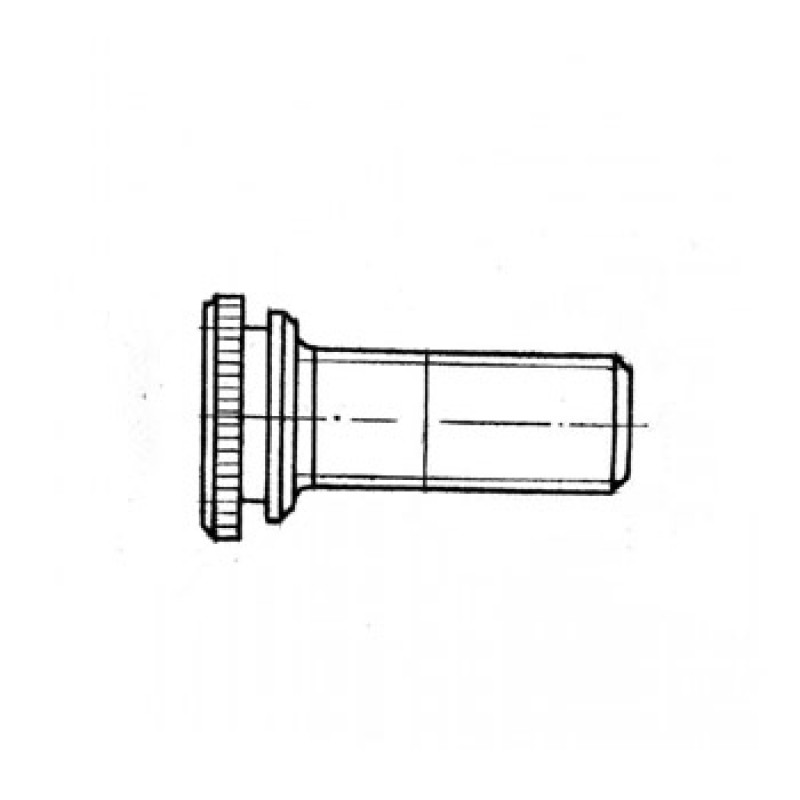

ОСТ 4Г 0.892.006-81 - Стальные шпильки запрессовываемые

ОСТ 4Г 0.892.006-81 - Стальные шпильки запрессовываемые

Материал: сталь


Таблица 1

Резьба d D D1 D2 l K a b l1 c c1 Шаг резьбы Масса, г
2 3.6 4.5 2.8 4 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.33
2 3.6 4.5 2.8 5 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.35
2 3.6 4.5 2.8 6 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.37
2 3.6 4.5 2.8 8 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.41
2 3.6 4.5 2.8 10 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.45
2 3.6 4.5 2.8 12 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.49
2.5 4.0 5.0 3.3 4 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.42
2.5 4.0 5.0 3.3 5 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.45
2.5 4.0 5.0 3.3 6 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.48
2.5 4.0 5.0 3.3 8 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.54
2.5 4.0 5.0 3.3 10 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.60
2.5 4.0 5.0 3.3 12 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.66
2.5 4.0 5.0 3.3 14 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.72
3 4.5 5.5 3.8 5 1.5 0.5 0.4 1.0 0.5 0.2 0.50 0.65
3 4.5 5.5 3.8 6 1.5 0.5 0.4 1.0 0.5 0.2 0.50 0.70
3 4.5 5.5 3.8 8 1.5 0.5 0.4 1.0 0.5 0.2 0.50 0.80
3 4.5 5.5 3.8 10 1.5 0.5 0.4 1.0 0.5 0.2 0.50 0.90
3 4.5 5.5 3.8 12 1.5 0.5 0.4 1.0 0.5 0.2 0.50 1.00
3 4.5 5.5 3.8 14 1.5 0.5 0.4 1.0 0.5 0.2 0.50 1.10
3 4.5 5.5 3.8 16 1.5 0.5 0.4 1.0 0.5 0.2 0.50 1.20
3 4.5 5.5 3.8 18 1.5 0.5 0.4 1.0 0.5 0.2 0.50 1.30
4 6.0 7.0 5.0 6 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.08
4 6.0 7.0 5.0 8 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.23
4 6.0 7.0 5.0 10 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.35
4 6.0 7.0 5.0 12 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.49
4 6.0 7.0 5.0 14 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.65
4 6.0 7.0 5.0 16 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.95
4 6.0 7.0 5.0 18 2.0 0.7 0.5 1.4 0.5 0.3 0.70 2.25
4 6.0 7.0 5.0 20 2.0 0.7 0.5 1.4 0.5 0.3 0.70 2.45
5 7.8 9.0 6.6 10 2.5 0.9 0.5 1.6 1.0 0.3 0.80 4.20
5 7.8 9.0 6.6 12 2.5 0.9 0.5 1.6 1.0 0.3 0.80 4.70
5 7.8 9.0 6.6 14 2.5 0.9 0.5 1.6 1.0 0.3 0.80 5.20
5 7.8 9.0 6.6 16 2.5 0.9 0.5 1.6 1.0 0.3 0.80 5.70
5 7.8 9.0 6.6 18 2.5 0.9 0.5 1.6 1.0 0.3 0.80 6.20
5 7.8 9.0 6.6 20 2.5 0.9 0.5 1.6 1.0 0.3 0.80 6.70
5 7.8 9.0 6.6 22 2.5 0.9 0.5 1.6 1.0 0.3 0.80 7.20
5 7.8 9.0 6.6 25 2.5 0.9 0.5 1.6 1.0 0.3 0.80 7.90
5 7.8 9.0 6.6 28 2.5 0.9 0.5 1.6 1.0 0.3 0.80 8.90
6 9.5 11.0 8.0 10 3.0 1.1 0.7 2.0 1.0 0.3 1.00 6.10
6 9.5 11.0 8.0 12 3.0 1.1 0.7 2.0 1.0 0.3 1.00 6.80
6 9.5 11.0 8.0 14 3.0 1.1 0.7 2.0 1.0 0.3 1.00 7.5
6 9.5 11.0 8.0 16 3.0 1.1 0.7 2.0 1.0 0.3 1.00 8.20
6 9.5 11.0 8.0 18 3.0 1.1 0.7 2.0 1.0 0.3 1.00 8.90
6 9.5 11.0 8.0 20 3.0 1.1 0.7 2.0 1.0 0.3 1.00 9.70
6 9.5 11.0 8.0 22 3.0 1.1 0.7 2.0 1.0 0.3 1.00 10.40
6 9.5 11.0 8.0 25 3.0 1.1 0.7 2.0 1.0 0.3 1.00 11.50
6 9.5 11.0 8.0 28 3.0 1.1 0.7 2.0 1.0 0.3 1.00 12.60
6 9.5 11.0 8.0 30 3.0 1.1 0.7 2.0 1.0 0.3 1.00 13.30





Таблица 2

Резьба d (пред. откл. по Н12) D D1 D2 l K a b l1 c c1 Шаг резьбы Масса 1000 шт, кг
2 3.6 4.5 2.8 4 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.33
2 3.6 4.5 2.8 5 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.36
2 3.6 4.5 2.8 6 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.37
2 3.6 4.5 2.8 8 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.41
2 3.6 4.5 2.8 10 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.45
2 3.6 4.5 2.8 12 1.5 0.5 0.4 0.8 0.3 0.2 0.40 0.49
2.5 4.0 5.0 3.3 4 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.42
2.5 4.0 5.0 3.3 5 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.45
2.5 4.0 5.0 3.3 6 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.48
2.5 4.0 5.0 3.3 8 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.54
2.5 4.0 5.0 3.3 10 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.60
2.5 4.0 5.0 3.3 12 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.66
2.5 4.0 5.0 3.3 14 1.5 0.5 0.4 0.9 0.3 0.2 0.45 0.72
3 4.5 5.5 3.8 5 1.5 0.5 0.4 1.0 0.5 0.2 0.50 0.65
3 4.5 5.5 3.8 6 1.5 0.5 0.4 1.0 0.5 0.2 0.50 0.70
3 4.5 5.5 3.8 8 1.5 0.5 0.4 1.0 0.5 0.2 0.50 0.80
3 4.5 5.5 3.8 10 1.5 0.5 0.4 1.0 0.5 0.2 0.50 0.90
3 4.5 5.5 3.8 12 1.5 0.5 0.4 1.0 0.5 0.2 0.50 1.00
3 4.5 5.5 3.8 14 1.5 0.5 0.4 1.0 0.5 0.2 0.50 1.10
3 4.5 5.5 3.8 16 1.5 0.5 0.4 1.0 0.5 0.2 0.50 1.20
3 4.5 5.5 3.8 18 1.5 0.5 0.4 1.0 0.5 0.2 0.50 1.30
4 6.0 7.0 5.0 6 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.08
4 6.0 7.0 5.0 8 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.23
4 6.0 7.0 5.0 10 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.35
4 6.0 7.0 5.0 12 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.49
4 6.0 7.0 5.0 14 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.65
4 6.0 7.0 5.0 16 2.0 0.7 0.5 1.4 0.5 0.3 0.70 1.95
4 6.0 7.0 5.0 18 2.0 0.7 0.5 1.4 0.5 0.3 0.70 2.25
4 6.0 7.0 5.0 20 2.0 0.7 0.5 1.4 0.5 0.3 0.70 2.45
5 7.8 9.0 6.6 10 2.5 0.9 0.5 1.6 1.0 0.3 0.80 4.20
5 7.8 9.0 6.6 12 2.5 0.9 0.5 1.6 1.0 0.3 0.80 4.70
5 7.8 9.0 6.6 14 2.5 0.9 0.5 1.6 1.0 0.3 0.80 5.20
5 7.8 9.0 6.6 16 2.5 0.9 0.5 1.6 1.0 0.3 0.80 5.70
5 7.8 9.0 6.6 18 2.5 0.9 0.5 1.6 1.0 0.3 0.80 6.20
5 7.8 9.0 6.6 20 2.5 0.9 0.5 1.6 1.0 0.3 0.80 6.70
5 7.8 9.0 6.6 22 2.5 0.9 0.5 1.6 1.0 0.3 0.80 7.20
5 7.8 9.0 6.6 25 2.5 0.9 0.5 1.6 1.0 0.3 0.80 7.90
5 7.8 9.0 6.6 28 2.5 0.9 0.5 1.6 1.0 0.3 0.80 8.90
6 9.6 11.0 8.0 10 3.0 1.1 0.7 2.0 1.0 0.3 1.00 6.10
6 9.6 11.0 8.0 12 3.0 1.1 0.7 2.0 1.0 0.3 1.00 6.80
6 9.6 11.0 8.0 14 3.0 1.1 0.7 2.0 1.0 0.3 1.00 7.50
6 9.6 11.0 8.0 16 3.0 1.1 0.7 2.0 1.0 0.3 1.00 8.20
6 9.6 11.0 8.0 18 3.0 1.1 0.7 2.0 1.0 0.3 1.00 8.90
6 9.6 11.0 8.0 20 3.0 1.1 0.7 2.0 1.0 0.3 1.00 9.70
6 9.6 11.0 8.0 22 3.0 1.1 0.7 2.0 1.0 0.3 1.00 10.40
6 9.6 11.0 8.0 25 3.0 1.1 0.7 2.0 1.0 0.3 1.00 11.50
6 9.6 11.0 8.0 28 3.0 1.1 0.7 2.0 1.0 0.3 1.00 12.60
6 9.6 11.0 8.0 30 3.0 1.1 0.7 2.0 1.0 0.3 1.00 13.30



Пример условного обозначения шпилек типа 1, диаметром резьбы d=2.5 мм, с полем допуска 6g, длиной шпильки l=10 мм, класса прочности 10.9, из стали 30ХГСА, с цинковым покрытием с хроматированием толщиной 3 мкм:

Шпилька М2,5-6g x 10.109.30ХГСА.013 ОСТ 4Г 0.892.006-81



То же, для шпильки типа 2, с диаметром резьбы d=6 мм, с полем допуска 6g, длиной шпильки l=12 мм, класса прочности 10.9, из стали 30ХГСА, с кадмиевым покрытием с хроматированием толщиной 9 мкм:

Шпилька 2М6-6g x 12.109.30ХГСА.029 ОСТ 4Г 0.892.006-81



То же, для шпильки типа 1, с диаметром резьбы d=5 мм, с полем допуска 6g, длиной шпильки l=22 мм, класса прочности 6.6, из стали 45, с цинковым покрытием с хроматированным толщиной 9 мкм:

Шпилька М5-6g x 22.66.45.019 ОСТ 4Г 0.892.006-81
