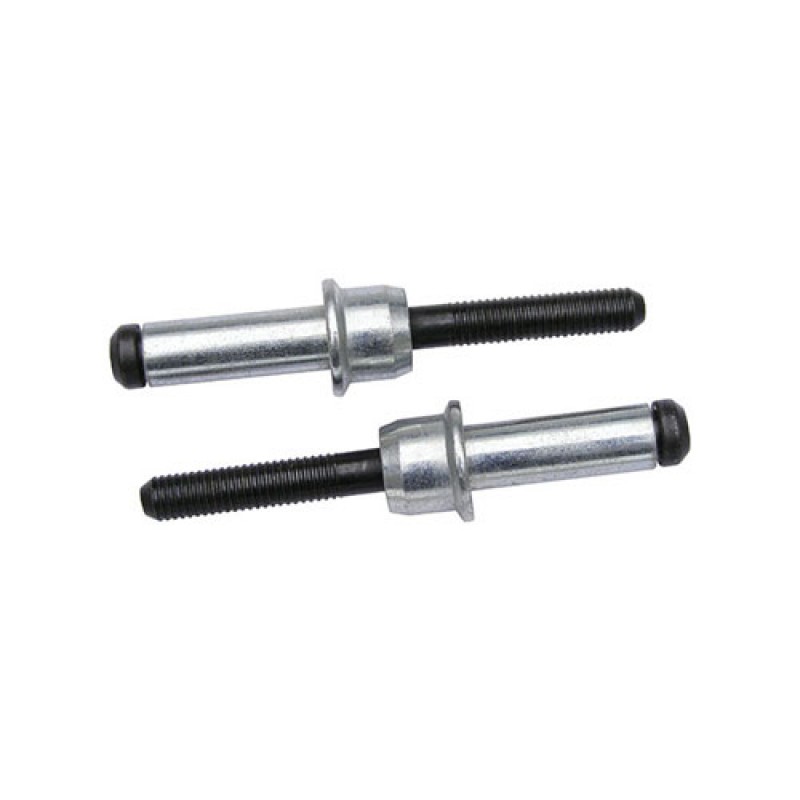

Заклепка вытяжная AVDEL Avbolt 21001 цилиндр, сталь, цинк

  • Заклепка вытяжная AVDEL Avbolt 21001 цилиндр, сталь, цинк
Характеристики
Материал: Сталь, Цинк
  • 0.70 руб.
Доступность: Под заказ
  • Код товара: Avbolt
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

Avbolt®
Предназначенный для тяжелых условий, высокопрочный, устойчивый к деформациям, глухой, стальной зажимной болт.

Avbolt® - зажимной болт, применяемый в изделиях, используемых в условиях повышенной интенсивности, обладающий высокой силой противостояния деформации. Разработанный для использования в напряженных условиях, таких как конструкции, контейнеры, железные дороги, горнопроходческая и строительная индустрии.
Крепеж Avbolt идеален для участков с ограниченным доступом. Он обеспечивает быстрое, простое крепление и преимущества односторонней установки, требующей минимум навыков. Avbolt отличается механическим замком, создающим соединение, устойчивое к вибрации и исключающее ненадежную фиксацию стержня в заклепке. Система Avbolt облегчает инспекцию правильной установки, обеспечивая максимально возможное противостояние деформации и стержень оптимальной прочности.

Технические характеристики

Для односторонних соединений
Отличная сопротивляемость растягиванию и сдвигу
Быстрая установка
Виброустойчивость
Высокие возможности захвата
Высокая сопротивляемость деформации
Идеальна для мест с ограниченным доступом

Соединяемые материалы

Сталь
Алюминий

Варианты применения

Данный крепеж был разработан для применения в кораблестроении, железнодорожном строительстве, автомобилестроении включая автомобильные сидения, для прочего наземного транспорта, горнодобывающего оборудования и конструкций.

Спецификации

Размеры: 4.8 мм, 6.4 мм, 8.0 мм, 10 мм, 12.7 мм - 16 мм (3/16", 1/4'', 1/2", 5/16", 3/8" - 5/8")
Материал стержня: Стальной сплав, химическое оксидирование
Материалы втулки и хомута: оцинкованная, химически пассивированная углеродистая сталь
Хомут: Фланец

Установочное оборудование

73200

734 AV

21001 - Avbolt болт-заклепка вытяжной, цилиндр, сталь, цинк

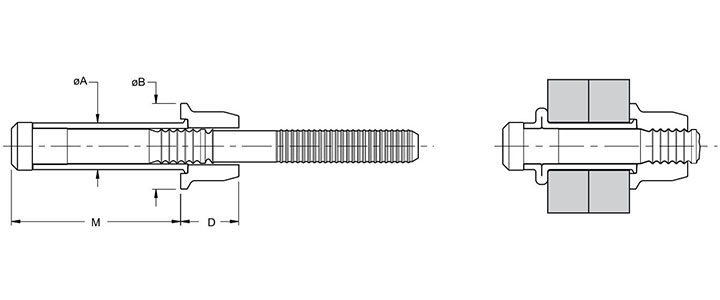

ø øA øB D
10.0 10.47 18.77 12.65
12.7 13.79 24.30 15.00
16.0 17.30 29.47 17.45

Длинна (мм)



ø

M Диапазон захвата

kN

kN

21001-01204

10.0

10.49 - 11.05

25.10 4.78 - 7.95 45.00 32.25
21001-01206 28.27 7.95 - 11.13
21001-01207 30.02 9.54 - 12.72
21001-01208 31.45 11.13 - 14.30
21001-01210 34.62 14.30 - 17.48
21001-01212 37.80 17.48 - 20.65
21001-01214 40.97 20.65 - 23.83
21001-01216 44.15 23.83 - 27.00
21001-01218 47.32 27.00 - 30.18
21001-01220 50.50 30.18 - 33.35
21001-01604

12.7

13.87 - 14.76

31.82 6.38 - 9.55 90.00 57.00
21001-01606 35.00 9.55 - 12.73
21001-01608 38.18 12.73 - 15.90
21001-01610 41.36 15.90 - 19.08
21001-01612 44.53 19.08 - 22.25
21001-01614 47.70 22.25 - 25.43
21001-01616 50.87 25.43 - 28.60
21001-01618 54.02 28.60 - 31.78
21001-01620 57.16 31.78 - 34.95
21001-01622 60.27 34.95 - 38.13
21001-01624 63.35 38.13 - 41.30
21001-02004

16.0

14.45 - 18.49

39.35 6.35 - 12.70 129.00 91.19
21001-02008 45.70 12.70 - 19.05
21001-02012 52.05 19.05 - 25.40
21001-02016 58.40 25.40 - 31.75
21001-02020 64.75 31.75 - 38.10
