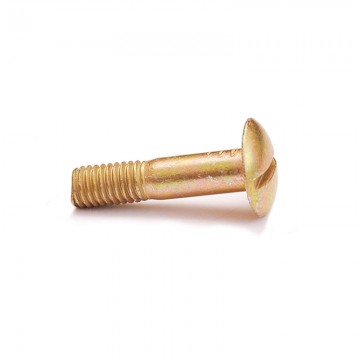

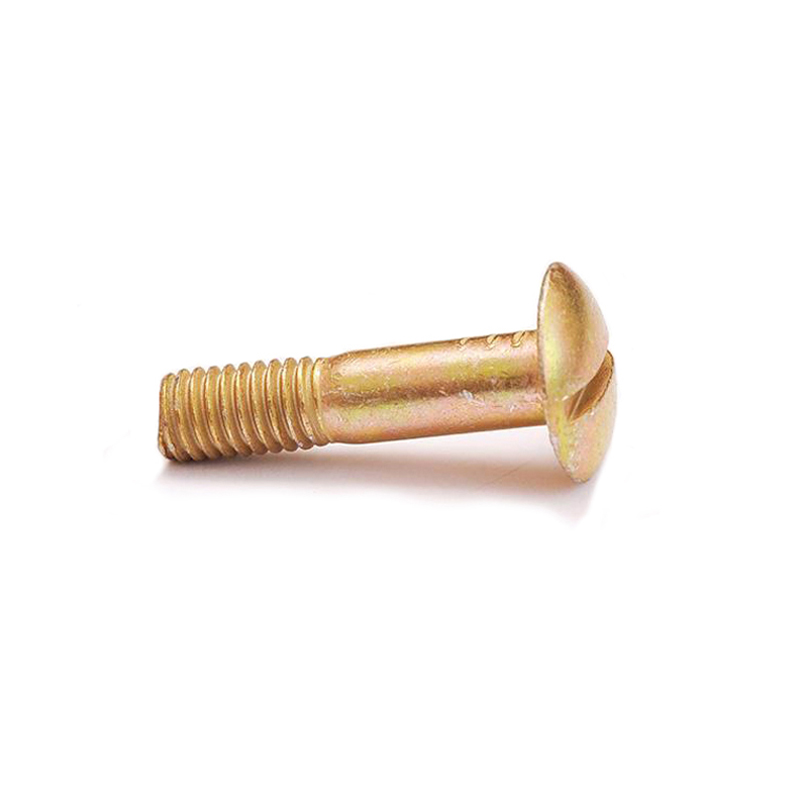

Болт ОСТ 1 31155-80 с плоско-выпуклой головкой

Характеристики
Аналог: 3059А
Материал: Сталь 30ХГСА
Покрытие: С резьбой М3 и М4 - Ц6-9.хр; Кд6-9.хр; с резьбой более М4 - Ц9.хр, Кд9.хр
Размеры: Диаметр резьбы от 3 до 8 мм
  • 11.46 руб.
  • Код товара: ОСТ 1 31155-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

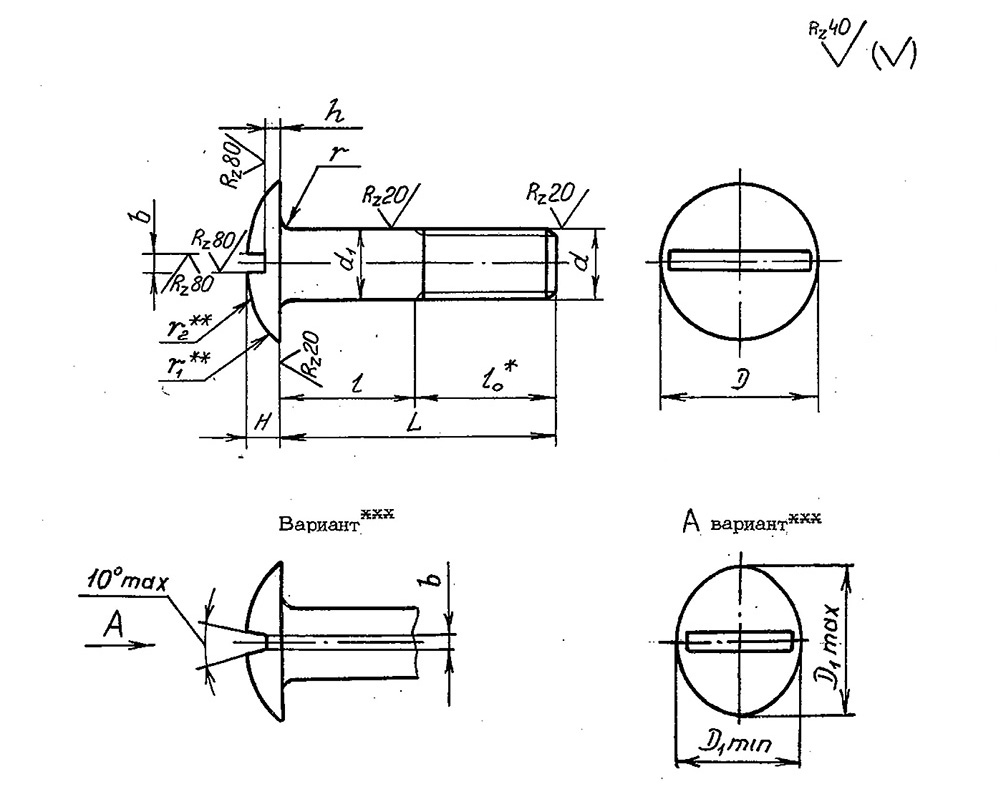

Болты с плоско-выпуклой головкой 3059А ОСТ 1 31155-80


Таблица 1

d d1 D D1

H

Пред.

откл.

по h14

 h b r r1 r2 l0
Пред. откл. min max Номин.

Пред.

откл.

 Номин.

Пред.

откл.

 Номин.

Пред.

откл.

 Пред. откл.
по h12 по h14 по h14
М2 2 5 4,5 5 1,3 0,5 -0,20 0,5 +0,20 0,3 -0,2 2 6 6
М3 3 8 7,4 8 1,6 0,8 0,5 ±0,2 3 9 8
М4 4 10 9,4 10 2,0 0,8 1,0 +0,25 4 12 9
М5 5 12 11,3 12 2,4 1,0 -0,25 1,2 5 15 10
М6 6 14 13,3 14 2,8 1,2 1,6 6 20 12
М8 8 18 17,3 18 3,0 0,8 21 14



Таблица 2

L, мм d
Номин.

Пред.

откл.

 М2 М3 М4 М5 М6 М8

Применяе-
мость

l
Пред.
откл.
-0,25

 Применяе-
мость		 l
Пред.
откл.
-0,25		 Применяе-
мость		 l
Пред.
откл.
-0,35		 Применяе-
мость		 l
Пред.
откл.
-0,4		 Применяе-
мость		 l
Пред.
откл.
-0,5		 Применяе-
мость		 l
Пред.
откл.
-0,62
8 ±0,2   2   -   -   -   -   -
9 3 - - - - -
10 4 - - - - -
11 5 3 - - - -
12 6 4 3 - - -
14 8 6 5 3 - -
16 10 8 7 5 4 -
18 12 10 9 7 6 4
20 - 12 11 9 8 6
22 - 14 13 11 10 8
24 ±0,3 - 16 15 13 12 10
26 - 18 17 15 14 12
28 - 20 19 17 16 14
30 - 22 21 19 18 16
32 - - 23 21 20 18
34 - - 25 23 22 20
36 - - - 25 24 22
38 - - - - 26 24
40 - - - - 28 26
42 - - - - 30 28
44 - - - - 32 30
46 - - - - 34 32
48 - - - - 36 34
50 - - - - 38 36
52 ±0,5 - - - - - 38
54 - - - - - 40
56 - - - - - 42
58 - - - - - 44
60 - - - - - 46



Таблица 3

L, мм d
М2 М3 М4 М5 М6 М8
Масса 100 шт. болтов из стали, кг
8 0,025 - - - - -
9 0,027 - - - - -
10 0,030 - - - - -
11 0,032 0,074 - - - -
12 0,035 0,080 0,14 - - -
14 0,040 0,091 0,16 0,26 - -
16 0,045 0,102 0,18 0,29 0,42 -
18 0,050 0,113 0,20 0,32 0,46 0,78
20 - 0,124 0,22 0,35 0,51 0,86
22 - 0,136 0,24 0,38 0,55 0,94
24 - 0,147 0,26 0,41 0,60 1,02
26 - 0,158 0,28 0,44 0,64 1,10
28 - 0,169 0,30 0,47 0,68 1,18
30 - 0,180 0,32 0,50 0,73 1,25
32 - - 0,34 0,54 0,77 1,33
34 - - 0,36 0,57 0,82 1,41
36 - - - 0,60 0,86 1,49
38 - - - 0,63 0,91 1,57
40 - - - 0,66 0,95 1,65
42 - - - 0,69 1,00 1,73
44 - - - 0,72 1,04 1,81
46 - - - - 1,08 1,88
48 - - - - 1,13 1,96
50 - - - - 1,17 2,04
52 - - - - - 2,12
54 - - - - - 2,20
56 - - - - - 2,28
58 - - - - - 2,36
60 - - - - - 2,43



Пример наименования и обозначения болта с плоско-выпуклой головкой, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованного:

Болт 6-24-Ц-ОСТ 1 31155-80

То же, из стали 30ХГСА, кадмированного:

Болт 6-24-Кд-ОСТ 1 31155-80

То же, из стали 14Х17Н2, пассивированного:

Болт 6-24-Хим.Пас-ОСТ 1 31156-80

То же, из стали 07Х16Н6-Ш, пассивированного:

Болт 6-24-Хим.Пас-ОСТ 1 31157-80
