Как разобраться с цифровой маркировкой болтов

Производители метизной продукции обязаны маркировать изделия. На лицевой поверхности шляпочной части болтов есть цифры, которые для новичка не будут понятны, а профессионалу помогут определиться с выбором. В них зашифрованы основные характеристики метиза, регламентированные ГОСТами 24379.1-80 или 1759.0-87. Для крепежа повышенной прочности нормативы прописаны в государственном стандарте Р 52644-2006.

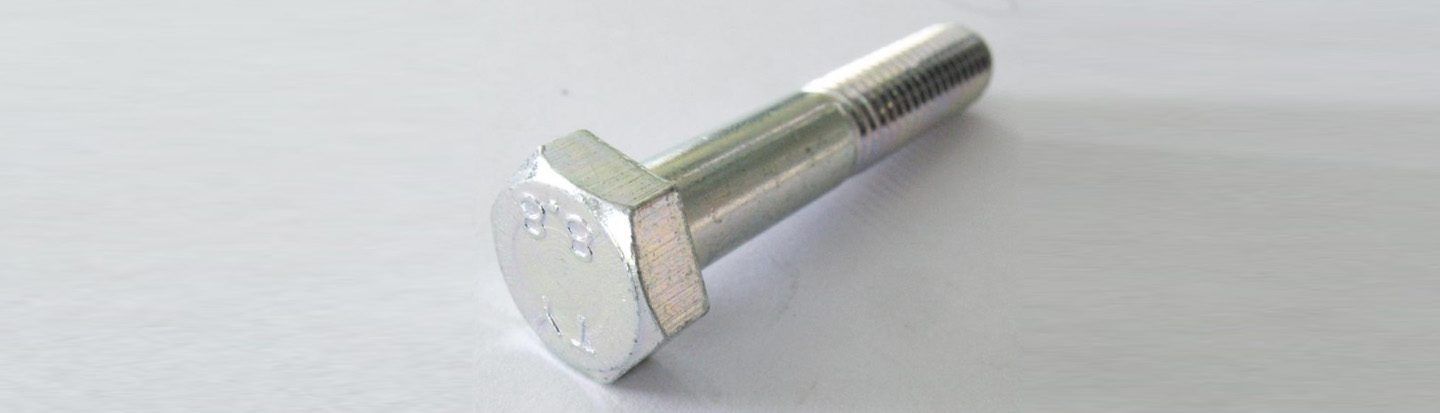

Условные обозначения на болтовой головке

Если крепеж изготовлен из стали нержавеющей, то его маркировка будет иной, чем обозначения на изделиях из углеродистого металла. На шляпке обычно видно буквенно-цифровое сочетание А2-50 или А4-80.

Буква и стоящая рядом цифра означают марку стали, использованную при производстве:

• А2-50 – мягкая сталь нержавейка с минимальным содержанием углерода, предел прочности в 500 МПа;
• А4-80 – в состав сплава входит молибден, за счет этого предел прочности повышается 800 МПа.

Условные знаки на шляпке болтов: расшифровка

Для лучшего понимания обозначений, необходимо рассмотреть простой пример маркировки. Если вы видите на поверхности головки крепежного элемента А2М14*1,25-6е*60.5.8С019, необходимо понимать расшифровку производителя.

Данные говорят о следующих характеристиках:

• использована сталь класса А2;
• диаметр резьбы метрической составляет 14 мм;
• шаг мелкий 1,25;
• поле допуска 6е;
• длина изделия, указанная в мм;
• класс прочности – 5.8;
• буквенный символ С с указанными рядом цифрами 019 означает, что метиз выполнен из стали без добавок и покрыт оцинковкой, толщина которого не превышает 9 мКм.

Маркировка предусматривает обязательное указание стандарта, по нормативам которого изготовили конкретный крепеж. Кроме того, на шляпной головке может присутствовать указательная стрелка. Они позволяют понять, что резьба на стержне изделия в левостороннем направлении. Если указатель отсутствует, значит, резьба правая. Стоит отметить, что крупный резьбовой шаг и отсутствие защитного покрытия никак не обозначается.

Как маркируют высокопрочные метизы

К группе крепежей повышенной прочности относятся изделия класса 8.8 и выше. К данной категории предъявлены особые требования, касающиеся маркировки. Например, на головку болта высокой прочности по ГОСТу Р 52644-2006 наносят буквенно-цифровое обозначение D 11.14 8.8 S ХЛ, что расшифровывают так:

• буква D – клеймо производителя;
• 11.14 – номер плавки;
• 8.8 и другие – класс прочности на разрыв;
• буква S – доказательство принадлежности изделия к высокопрочной группе с шестигранной увеличенной шляпкой;
• ХЛ – пригодно для использования в регионах с холодным климатом.

Зная о тонкостях маркировки стального болта, можно без труда выбрать подходящие изделие для строительно-ремонтных задач и конструирования. При необходимости всегда можно обратиться за консультацией к сотрудникам компании «СуперКрепеж» и получить квалифицированную помощь при оформлении заказа на продукцию.
