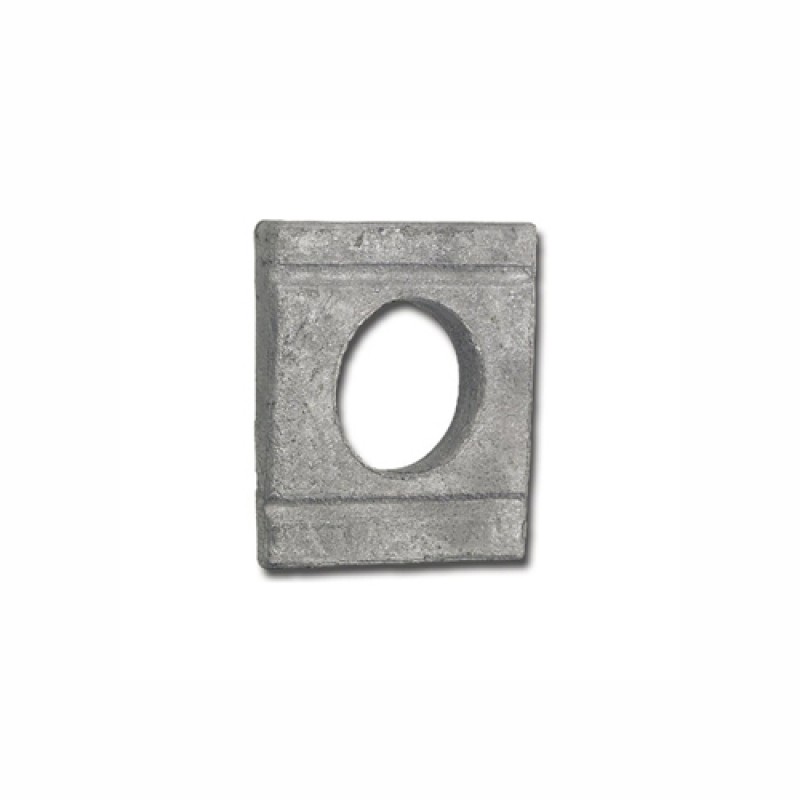

Шайба DIN 434 косая квадратная для швеллеров
| Характеристики | |
| Аналог: | ГОСТ 10906-78 |
| Материал: | Cталь, Нержавеющая сталь (А2, А4) |
| Покрытие: | Гальваническая оцинковка, Горячее цинкование |
- Код товара: DIN 434
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
| Название | Артикул | Материал / покрытие | ∅ | Длина | Цена | Кол-во | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 434 Шайба 17,5 косая квадратная, для швеллеров, сталь, цинк | 00000396845 | СТАЛЬ / ЦИНК БЕЛЫЙ | 17,5 | 100 | По запросу |  |
|||||
| DIN 434 Шайба 9 косая квадратная, для швеллеров, сталь, цинк | 00000396860 | СТАЛЬ / ЦИНК БЕЛЫЙ | 9 | 100 | По запросу | |
|||||
| DIN 434 Шайба 9 косая квадратная, для швеллеров, сталь нержавеющая А4 | 00000396859 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 9 | 50 | По запросу | |
|||||
| DIN 434 Шайба 9 косая квадратная, для швеллеров, сталь нержавеющая А2 | 00000396858 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 9 | 50 | По запросу | |
|||||
| DIN 434 Шайба 9 косая квадратная, для швеллеров, сталь | 00000396857 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 9 | 100 | По запросу | |
|||||
| DIN 434 Шайба 33 косая квадратная, для швеллеров, сталь, горячее цинкование | 00000396856 | СТАЛЬ / ГОРЯЧЕЕ ЦИНКОВАНИЕ | 33 | 50 | По запросу | |
|||||
| DIN 434 Шайба 26 косая квадратная, для швеллеров, сталь, цинк | 00000396855 | СТАЛЬ / ЦИНК БЕЛЫЙ | 26 | 50 | По запросу | |
|||||
| DIN 434 Шайба 26 косая квадратная, для швеллеров, сталь нержавеющая А4 | 00000396854 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 26 | 10 | По запросу | |
|||||
| DIN 434 Шайба 26 косая квадратная, для швеллеров, сталь нержавеющая А2 | 00000396853 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 26 | 10 | По запросу | |
|||||
| DIN 434 Шайба 26 косая квадратная, для швеллеров, сталь | 00000396852 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 26 | 50 | По запросу | |
|||||
| DIN 434 Шайба 24 косая квадратная, для швеллеров, сталь, горячее цинкование | 00000396851 | СТАЛЬ / ГОРЯЧЕЕ ЦИНКОВАНИЕ | 24 | 100 | По запросу | |
|||||
| DIN 434 Шайба 24 косая квадратная, для швеллеров, сталь | 00000396850 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 24 | 100 | По запросу | |
|||||
| DIN 434 Шайба 22 косая квадратная, для швеллеров, сталь, цинк | 00000396849 | СТАЛЬ / ЦИНК БЕЛЫЙ | 22 | 100 | По запросу | |
|||||
| DIN 434 Шайба 22 косая квадратная, для швеллеров, сталь нержавеющая А4 | 00000396848 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 22 | 10 | По запросу | |
|||||
| DIN 434 Шайба 22 косая квадратная, для швеллеров, сталь нержавеющая А2 | 00000396847 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 22 | 10 | По запросу | |
|||||
| DIN 434 Шайба 22 косая квадратная, для швеллеров, сталь | 00000396846 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 22 | 100 | По запросу | |
|||||
| DIN 434 Шайба 17,5 косая квадратная, для швеллеров, сталь нержавеющая А4 | 00000396844 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 17,5 | 25 | По запросу | |
|||||
| DIN 434 Шайба 17,5 косая квадратная, для швеллеров, сталь нержавеющая А2 | 00000396843 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 17,5 | 25 | По запросу | |
|||||
| DIN 434 Шайба 17,5 косая квадратная, для швеллеров, сталь | 00000396842 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 17,5 | 100 | По запросу | |
|||||
| DIN 434 Шайба 13,5 косая квадратная, для швеллеров, сталь, цинк | 00000396841 | СТАЛЬ / ЦИНК БЕЛЫЙ | 13,5 | 100 | По запросу | |
|||||
| DIN 434 Шайба 13,5 косая квадратная, для швеллеров, сталь нержавеющая А4 | 00000396840 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 13,5 | 50 | По запросу | |
|||||
| DIN 434 Шайба 13,5 косая квадратная, для швеллеров, сталь нержавеющая А2 | 00000396839 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 13,5 | 50 | По запросу | |
|||||
| DIN 434 Шайба 13,5 косая квадратная, для швеллеров, сталь | 00000396838 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 13,5 | 100 | По запросу | |
|||||
| DIN 434 Шайба 11 косая квадратная, для швеллеров, сталь, цинк | 00000396837 | СТАЛЬ / ЦИНК БЕЛЫЙ | 11 | 100 | По запросу | |
|||||
| DIN 434 Шайба 11 косая квадратная, для швеллеров, сталь нержавеющая А4 | 00000396836 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 11 | 50 | По запросу | |
|||||
| DIN 434 Шайба 11 косая квадратная, для швеллеров, сталь нержавеющая А2 | 00000396835 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 11 | 50 | По запросу | |
|||||
| DIN 434 Шайба 11 косая квадратная, для швеллеров, сталь | 00000396834 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 11 | 100 | По запросу | |
DIN 434 - шайбы косые квадратные прямоугольная, для швеллеров, уклон 8%, с двойной проточкой
Данные шайбы рассчитаны на снижение нагрузки на профили и позволяют добиться точного равновесия. Обычные болты и шайбы не позволяют так отцентрировать соединение, которое позволило бы гасить излишние нагрузки на достаточно тонкий профиль. Для фиксации самих косых шайб имеются две проточки, которые сцепляются с материалом швеллера.
Шайбы косые квадратные применяются для монтажа швеллеров и П-образных профилей.
Размеры (мм)
| M / Ww | d | a/b | h |
| 8 / 5/16" | 9 | 22/22 | 3.8/2 |
| 10 / 3/8" | 11 | 22/22 | 3.8/2 |
| 12 / 7/16" | 13.5 | 26/30 | 4.9/2.5 |
| / 1/2" | 13.5 | 26/30 | 4.9/2.5 |
| 16 / 5/8" | 17.5 | 32/36 | 5.9/3 |
| 20 / 3/4" | 22 | 40/44 | 7/3.5 |
| 22 / 7/8" | 24 | 44/50 | 8/4 |
| 24 | 26 | 56/56 | 8.5/4 |
| / 1" | 26 | 56/56 | 8.5/4 |
| 27 | 30 | 56/56 | 8.5/4 |
| 30 / 1 1/8" | 33 | 62/62 | 9/4 |
