Болт DIN 603 полукруг квадратный подголовник

Характеристики
Аналог: ГОСТ 7801-81, ГОСТ 7802-81, ISO 8677
Класс точности: С
Материал: Сталь (3.6, 4.6, 8.8), Нержавеющая сталь (А2, А4), Латунь
Покрытие: Гальваническая оцинковка
Размеры: Неполная и полная метрическая резьба от М5 до М20
  • 16.28 руб.
  • Код товара: DIN 603
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

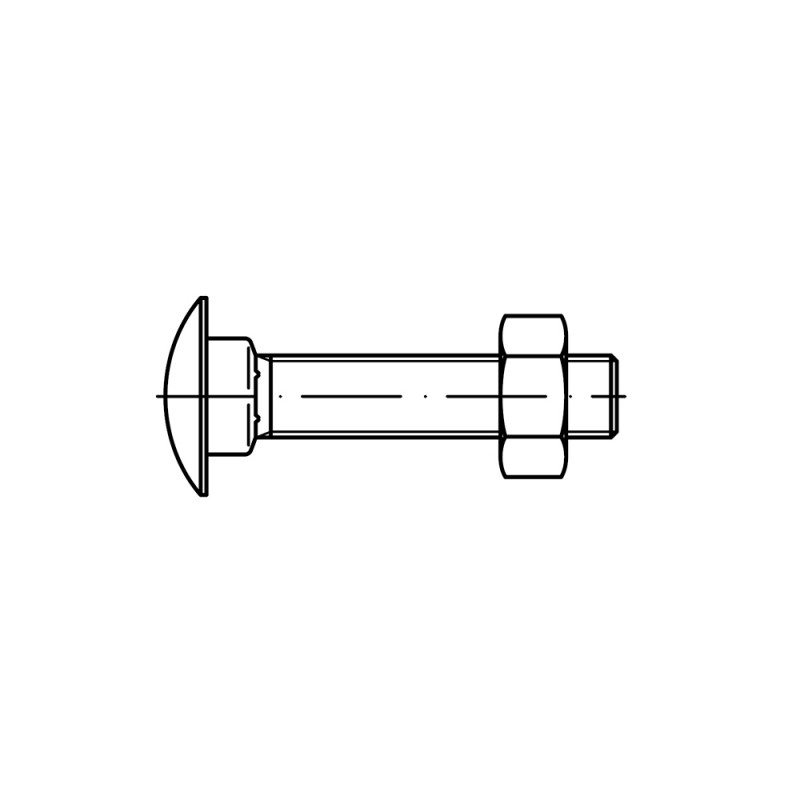

DIN 603 - болты мебельные с полукруглой головкой и квадратным подголовком

Головка болтов хорошо прячется в расположенную потайную фаску отверстия, что делает крепеж практически незаметным. При этом квадратный подголовник обеспечивает надежную фиксацию болтов и не позволяет ему прокручиваться в отверстии.

Производятся такие болты с полной и неполной резьбой.

Болты с полукруглой головкой и квадратным подголовком применяются для соединения и крепления деталей в мебельной промышленности и конструкций в строительстве.


b1 для I ≤ 125 мм

b2 для I ≤ 200 мм

b3 для I > 200 мм

Размеры (мм) dk k f v b1 b2 b3
M5 13.5 3.3 4.1 5.48 16 22 -
M6 16.55 3.88 4.6 6.48 18 24 -
M8 20.65 4.88 5.6 8.58 22 28 41
M10 24.65 5.38 6.6 10.58 26 32 45
M12 30.65 6.95 8.75 12.7 30 36 49
M16 38.8 8.95 12.9 16.7 38 44 57
M20 46.8 11.05 15.9 20.84 46 52 65
