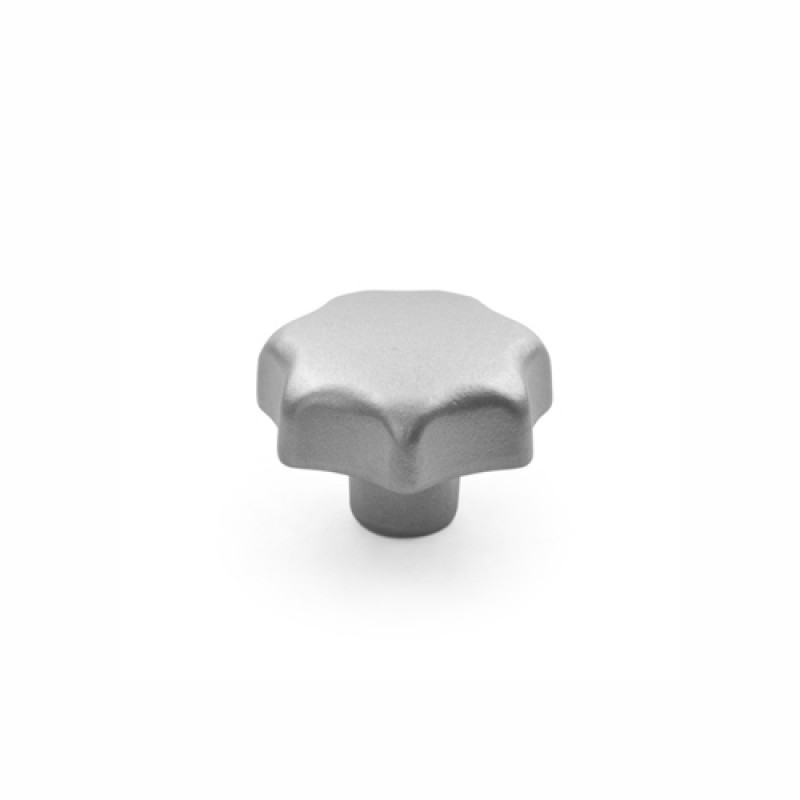

Рукоять DIN 6336
| Характеристики | |
| Материал: | Сталь, Латунь |
- Код товара: DIN 6336
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
| Название | Артикул | Материал / покрытие | ∅ | Длина | Цена | Кол-во | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6336 Рукоять 8 звездообразная, форма К, сталь | 00000401282 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 8 | 10 | По запросу |  |
|||||
| DIN 6336 Рукоять 8 звездообразная, форма К, латунь | 00000401281 | ЛАТУНЬ / БЕЗ ПОКРЫТИЯ | 8 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 8 звездообразная, сталь | 00000401280 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 8 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 6 звездообразная, форма К, сталь | 00000401279 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 6 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 6 звездообразная, форма К, латунь | 00000401278 | ЛАТУНЬ / БЕЗ ПОКРЫТИЯ | 6 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 6 звездообразная, сталь | 00000401277 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 6 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 5 звездообразная, форма К, сталь | 00000401276 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 5 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 5 звездообразная, форма К, латунь | 00000401275 | ЛАТУНЬ / БЕЗ ПОКРЫТИЯ | 5 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 4 звездообразная, форма К, латунь | 00000401274 | ЛАТУНЬ / БЕЗ ПОКРЫТИЯ | 4 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 16 звездообразная, форма К, сталь | 00000401273 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 16 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 16 звездообразная, форма К, латунь | 00000401272 | ЛАТУНЬ / БЕЗ ПОКРЫТИЯ | 16 | 5 | По запросу | |
|||||
| DIN 6336 Рукоять 16 звездообразная, сталь | 00000401271 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 16 | 5 | По запросу | |
|||||
| DIN 6336 Рукоять 12 звездообразная, форма К, сталь | 00000401270 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 12 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 12 звездообразная, форма К, латунь | 00000401269 | ЛАТУНЬ / БЕЗ ПОКРЫТИЯ | 12 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 12 звездообразная, сталь | 00000401268 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 12 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 10 звездообразная, форма К, сталь | 00000401267 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 10 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 10 звездообразная, форма К, латунь | 00000401266 | ЛАТУНЬ / БЕЗ ПОКРЫТИЯ | 10 | 10 | По запросу | |
|||||
| DIN 6336 Рукоять 10 звездообразная, сталь | 00000401265 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 10 | 10 | По запросу | |
DIN 6336 - рукояти

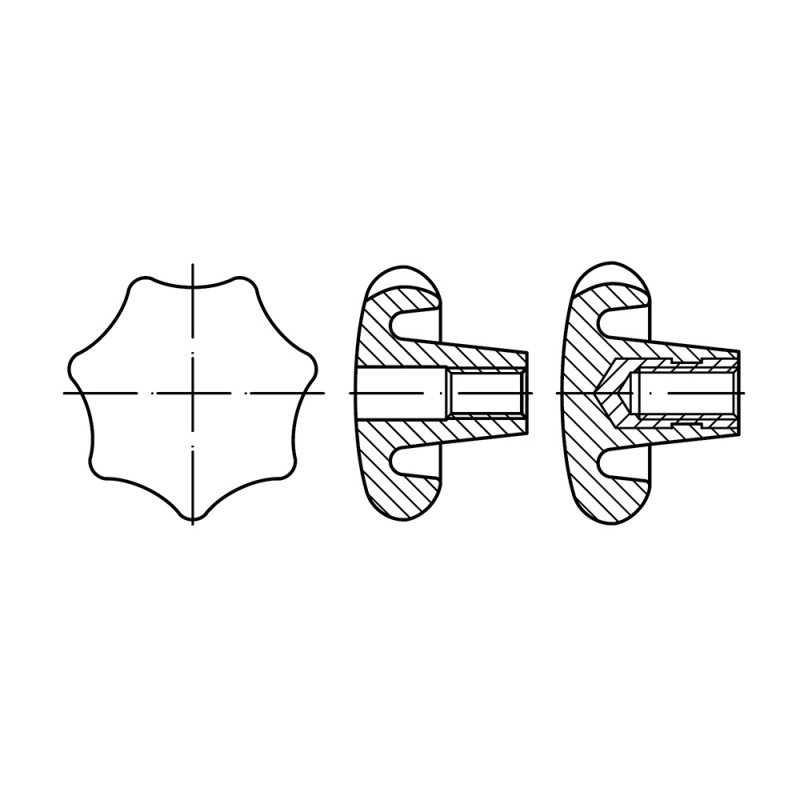

Данная рукоять изготавливается двух типов:
Тип D - Рукоять со сквозной резьбой Тип K - Рукоять с латунной резьбовой втулкой

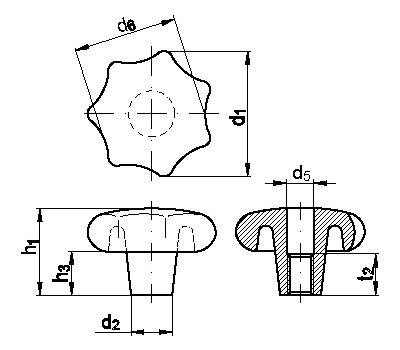

Тип D
| Размеры (мм) | d1 | d2 | d5 | d6 | h1 | h3 | t2 |
| M6 | 32 | 12 | 6.4 | 26 | 21 | 10 | 10 |
| M8 | 40 | 14 | 8.4 | 34 | 26 | 13 | 13 |
| M10 | 50 | 18 | 10.5 | 42 | 34 | 17 | 16 |
| M12 | 63 | 20 | 13 | 52 | 42 | 21 | 20 |
| M16 | 80 | 25 | 17 | 64 | 52 | 25 | 20 |
Тип K
| Размеры (мм) | d1 | d6 | d7 | h3 | h4 | t3 мин. |
| M4 | 20 | 16 | 10 | 7 | 13 | 6.5 |
| M5 | 25 | 20 | 12 | 8 | 16 | 9.5 |
| M6 | 32 | 26 | 14 | 10 | 20 | 12 |
| M8 | 40 | 34 | 18 | 13 | 25 | 14 |
| M10 | 50 | 42 | 22 | 17 | 32 | 18 |
| M12 | 63 | 52 | 26 | 21 | 40 | 22 |
| M16 | 80 | 64 | 35 | 25 | 50 | 30 |
