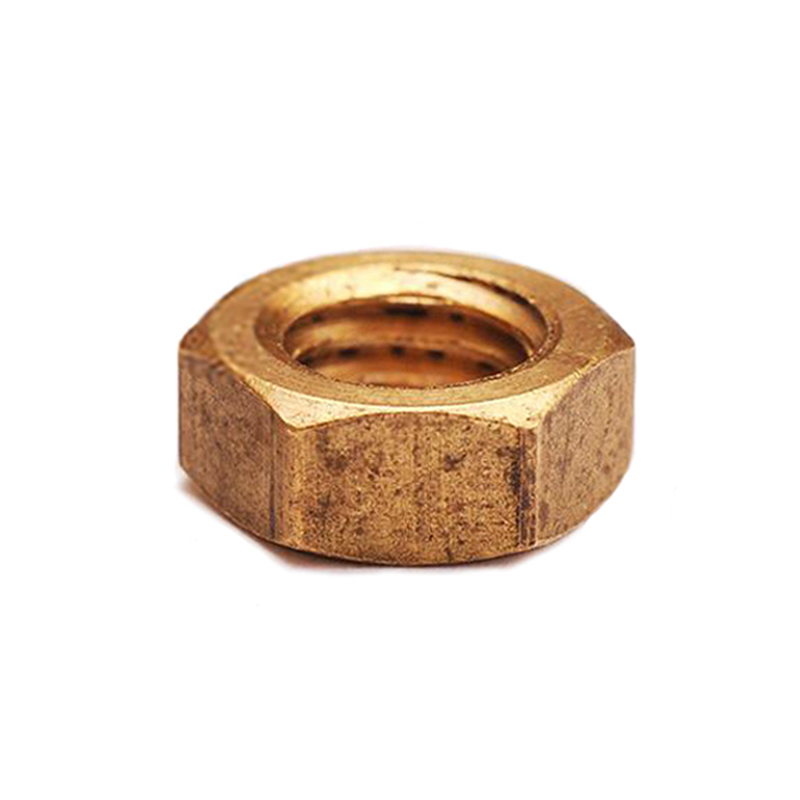

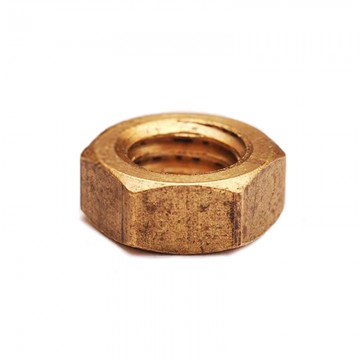

Гайка ОСТ 1 33039-80 для нерасчетных соединений и стопорения

Характеристики
Аналог: 3323А
Материал: Латунь ЛС59-1
Покрытие: Хим.Пас
Размеры: Диаметр резьбы от 2 до 12 мм
  • 36.66 руб.
  • Код товара: ОСТ 1 33039-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

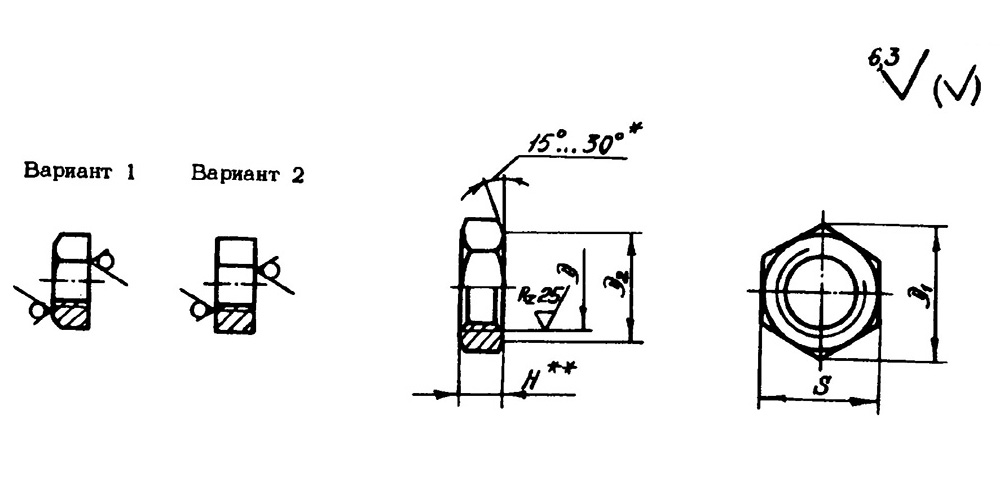

Гайки шестигранные для нерасчетных соединений и стопорения 3323А ОСТ 1 33039-80


Таблица 1

D D1 D2 S H Масса 100шт., кг
Пред. откл. Сталь

Алюминиевый

сплав

Латунь
min по h12 по h14
М2 4,4 3,7 4,0 1,6 0,010 0,010 0,020
М2,5 5,6 4,3 5,0 2,0 0,030 0,020 0,030
М3 6,0 4,8 5,5 0,040 0,040
М4 7,8 6,3 7,0 2,5 0,053 0,018 0,058
М5 8,8 7,3 8,0 0,067 0,023 0,073
М6 11,0 9,2 10,0 3,5 0,150 0,055 0,165
М8 13,2 11,0 12,0 4,0 0,270 0,100 0,300
М10 15,5 13,0 14,0 0,340 0,120 0,570
М12х1,5 18,8 16,0 17,0 5,0 0,610 0,220 0,670
М14х1,5 21,1 18,0 19,0 0,700 - -
М16х1,5 24,6 21,0 22,0 6,0 1,170
М18х1,5 26,8 23,0 24,0 7,0 1,570
М20х1,5 30,2 26,0 27,0 1,880
М22х1,5 33,6 29,0 30,0 8,0 2,750
М24х1,5 35,8 31,0 32,0 2,940
М27х1,5 40,3 35,0 36,0 10,0 4,710
М30х1,5 46,3 40,0 41,0 6,300
М36х1,5 56,7 49,0 50,0 12,0 11,400
М42х1,5 62,5 54,0 55,0 14,0 14,300



Таблица 2

Обозначение

стандарта

Отверстия для

котровки по

ОСТ 1 03815-76

Покрытие Код ОКП КЧ
ХХ ХХХХ ХХ ХХ
ОСТ 1 33033-80 Отсутствуют Ц6-9.хр 75 9410 58 По табл. 3 колонка 1
Исполнение 5 75 9410 59 колонка 2
Исполнение 6 75 9410 61 колонка 3
ОСТ 1 33034-80 Отсутствуют Ц6-9.хр 75 9410 62 колонка 4
Исполнение 5 75 9410 63 колонка 5
Исполнение 6 75 9410 64 колонка 6
ОСТ 1 33035-80 Отсутствуют Ц6-9.хр 75 9410 65 колонка 7
Кд6-9.хр По табл. 4 колонка 1
Исполнение 5 Ц6-9.хр 75 9410 66 По табл. 3 колонка 8
Кд6-9.хр По табл. 4 колонка 2
Исполнение 6 Ц6-9.хр 75 9410 67 По табл. 3 колонка 9
Кд6-9.хр По табл. 4 колонка 3
ОСТ 1 33036-80 Отсутствуют Хим.Пас 75 9410 68 По табл. 3 колонка 10
Исполнение 5 75 9410 69 колонка 11
Исполнение 6 75 9410 71 колонка 12
ОСТ 1 33037-80 Отсутствуют 75 9410 72 колонка 13
Исполнение 5 75 9410 73 колонка 14
Исполнение 6 75 9410 74 колонка 15
ОСТ 1 33038-80 Отсутствуют Ан.Окс.хр 75 9410 75 колонка 16
ОСТ 1 33039-80 Хим.Пас 75 9410 78 колонка 17
ОСТ 1 33040-80 75 9410 82 колонка 18



Таблица 3

D ХХ КЧ
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
М2 01 09 06 04 - - - - - - 05 02 00 08 05 02 10 01 04
М2,5 02 08 05 03 00 08 05 - - - 04 01 10 07 04 01 09 00 03
М3 03 07 04 02 10 07 04 - - - 03 00 09 06 03 00 08 10 02
М4 04 06 03 01 09 06 03 - - - 02 10 08 05 02 10 07 09 01
М5 05 05 02 00 08 05 02 10 07 04 01 09 07 04 01 09 06 08 00
М6 06 04 01 10 07 04 01 09 06 03 00 08 06 03 00 08 05 07 10
М8 07 03 00 09 06 03 00 08 05 02 10 07 05 02 10 07 04 06 09
М10 08 02 10 08 05 02 10 07 04 01 09 06 04 01 09 06 03 05 08
М12х1,5 09 01 09 07 04 01 09 06 03 00 08 05 03 00 08 05 02 04 07
М14х1,5 10 08 05 03 00 08 05 02 10 07 04 01 10 07 04 01 - - -
М16х1,5 11 07 04 02 10 07 04 01 09 06 03 00 09 06 03 00 - - -
М18х1,5 12 06 03 01 09 06 03 00 08 05 02 10 08 05 02 10 - - -
М20х1,5 13 05 02 00 08 05 02 10 07 04 01 09 07 04 01 09 - - -
М22х1,5 14 04 01 10 07 04 01 09 06 03 00 08 06 03 00 08 - - -
М24х1,5 15 03 00 09 06 03 00 08 05 02 10 07 05 02 10 07 - - -
М27х1,5 16 02 10 08 - - - 07 04 01 09 06 04 01 09 06 - - -
М30х1,5 17 01 09 07 - - - 06 03 00 08 05 03 00 08 05 - - -
М36х1,5 18 00 08 06 - - - 05 02 10 07 04 02 10 07 04 - - -
М42х1,5 19 10 07 05 - - - 04 01 09 06 03 01 09 06 03 - - -



Таблица 4

D ХХ КЧ
1 2 3
М5 25 06 03 00
М6 26 05 02 10
М8 27 04 01 09
М10 28 03 00 08
М12х1,5 29 02 10 07
М14х1,5 30 09 06 03
М16х1,5 31 08 05 02
М18х1,5 32 07 04 01
М20х1,5 33 06 03 00
М22х1,5 34 05 02 10
М24х1,5 35 04 01 09
М27х1,5 36 03 00 08
М30х1,5 37 02 10 07
М36х1,5 38 01 09 06
М42х1,5 39 00 08 05



Пример наименования и обозначения низкой шестигранной гайки для нерасчетных соединений и стопорения с резьбой М6, из латуни, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33039-80

То же, резьбой М6, из стали А12, цинкованной:

Гайка 6-Ц-ОСТ 1 33033-80

То же, с левой резьбой М6, из стали А12, цинкованной:

Гайка 6-Ц-ОСТ 1 33034-80

То же, из стали 30ХГСА, цинкованной:

Гайка 6-Ц-ОСТ 1 33035-80

То же, из стали 30ХГСА, кадмированной:

Гайка 6-Кд-ОСТ 1 33035-80

То же, из стали 14Х17Н2, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33036-80

То же, из стали 13Х11Н2В2МФ, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33037-80

То же, из алюминиевого сплава, анодированной:

Гайка 6-Ан.Окс-ОСТ 1 33038-80

То же, из антимагнитной латуни, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33040-80
