Гайка ГОСТ 11860-85 колпачковая
| Характеристики | |
| Аналог: | DIN 1587 |
| Класс точности: | А |
| Материал: | Сталь, Нержавеющая сталь |
| Размеры: | Диаметр резьбы от 3 до 24 мм |
-
0.70 руб.
- Код товара: ГОСТ 11860-85
ГОСТ 11860-85 - гайки колпачковые
Гайки колпачковые устанавливают для декорирования крепежных элементов или для предохранения их от коррозионных воздействий. Конусовидный колпачок имеет обтекаемую, аэродинамическую форму, что способствует предупреждению зацепов, повреждений от выступающих частей крепежа. Монтируются гайки при помощи гайковерта или гаечного ключа, колпачковая конструкция не дополняется шайбой.
Гайки колпачковые применяются в машиностроении, приборостроении и прочих промышленных, производственных, строительных отраслях совместно с болтами, винтами, шпильками с соответствующим размером резьбы.
Посмотреть документацию по ГОСТ 11860-85

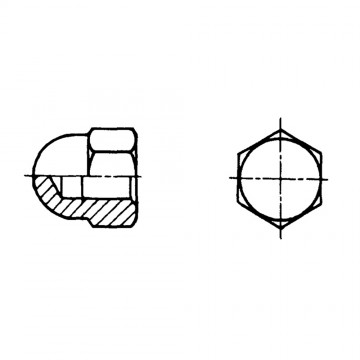

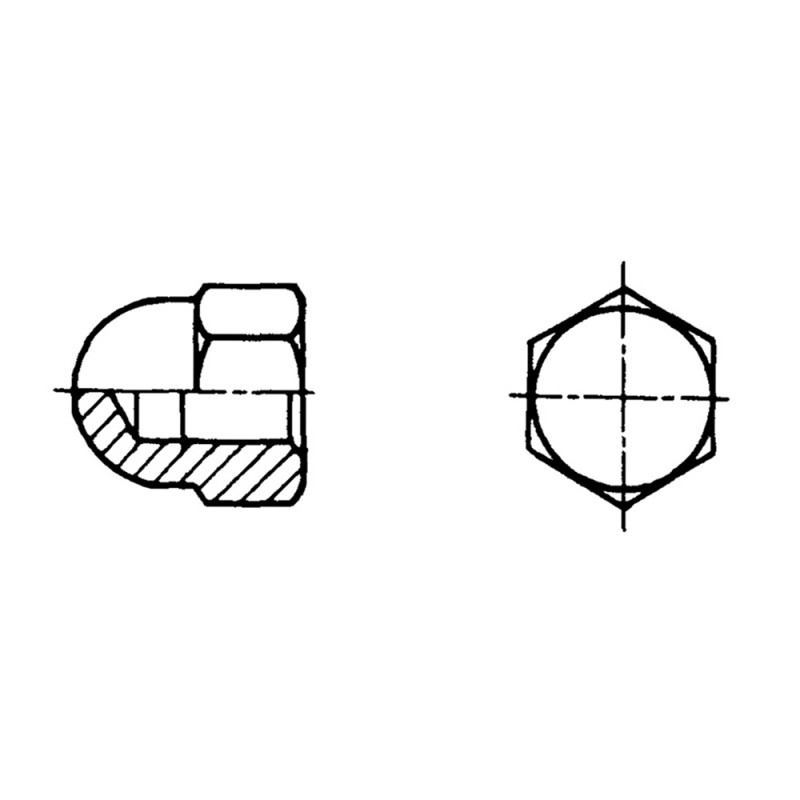

Таблица 1
| Диаметр резьбы d | Шаг резьбы | Размер под ключ S | Диаметр описанной окружности e, не менее | H, пред откл по h14 | m, пред откл по h14 | D, пред откл по h14 | da | R | l, пред. откл. по js15 | l1, не менее | dw, не менее | w, не менее | ||
| мелкий | крупный | не более | не менее | |||||||||||
| 3 | 0.5 | - | 5.5 | 6.0 | 7.5 | 2.4 | 5.0 | 3.45 | 3 | 2.5 | 5.0 | 2 | 5.0 | 2.0 |
| 4 | 0.7 | - | 7 | 7.7 | 8.0 | 3.2 | 6.5 | 4.60 | 4 | 3.2 | 5.5 | 3 | 5.8 | 2.0 |
| 5 | 0.8 | - | 8 | 8.8 | 10.0 | 4.0 | 7.5 | 5.75 | 5 | 3.7 | 7.5 | 3.8 | 6.8 | 2.0 |
| 6 | 1 | - | 10 | 11.1 | 12.0 | 5.0 | 9.5 | 6.75 | 6 | 4.7 | 8.0 | 4 | 8.3 | 2.0 |
| 8 | 1.25 | 1 | 13 | 14.4 | 15.0 | 6.5 | 12.5 | 8.75 | 8 | 6.2 | 11 | 6 | 11.3 | 2.0 |
| 10 | 1.5 | 1.25 | 16 | 17.8 | 18.0 | 8.0 | 15.0 | 10.80 | 10 | 7.5 | 13 | 7 | 14.3 | 2.0 |
| 12 | 1.75 | 1.25 | 18 | 20.0 | 22.0 | 10.0 | 17.0 | 13.00 | 12 | 8.5 | 16 | 9 | 16.2 | 3.0 |
| (14) | 2 | 1.5 | 21 | 23.4 | 25.0 | 11.0 | 20.0 | 15.10 | 14 | 10.0 | 18 | 11 | 19.2 | 4.0 |
| 16 | 2 | 1.5 | 24 | 26.7 | 28.0 | 13.0 | 23.0 | 17.30 | 16 | 11.5 | 21 | 13 | 22.2 | 4.0 |
| (18) | 2.5 | 1.5 | 27 | 30.1 | 32.0 | 15.0 | 26.0 | 19.40 | 18 | 13.0 | 25 | 14 | 25.3 | 5.0 |
| 20 | 2.5 | 1.5 | 30 | 33.5 | 34.0 | 16.0 | 28.0 | 21.60 | 20 | 14.0 | 26 | 16 | 28.2 | 5.0 |
| (22) | 2.5 | 1.5 | 34 | 37.7 | 39.0 | 18.0 | 33.0 | 23.80 | 22 | 16.5 | 29 | 18 | 31.4 | 5.0 |
| 24 | 3 | 2 | 36 | 40.0 | 42.0 | 19.0 | 34.0 | 25.90 | 24 | 17.0 | 31 | 19 | 33.2 | 6.0 |

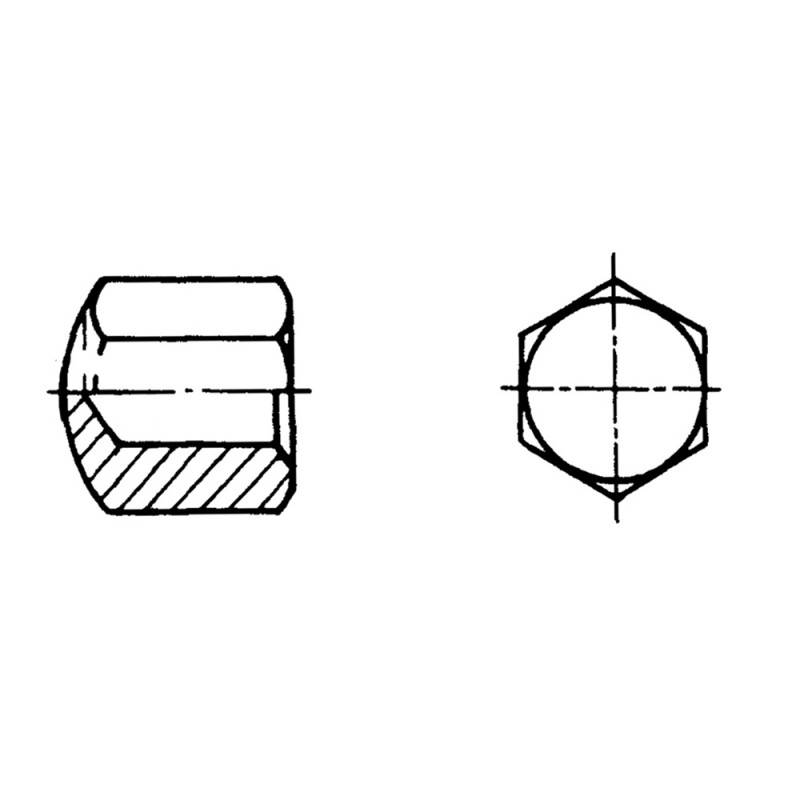

Таблица 2
| Диаметр резьбы d | Шаг резьбы | Размер под ключ S, пред.откл. по h13 | Диаметр описанной окружности e, не менее | H1, пред откл. по h14 | m1, не менее | da | R1 | l2, не более | l3, не менее | dw, не менее | w, не менее | ||
| мелкий | крупный | не более | не менее | ||||||||||
| 4 | 0.7 | - | 7 | 7.7 | 5.5 | 2.75 | 4.60 | 4 | 8 | 4.4 | 3 | 6.3 | 1 |
| 5 | 0.8 | - | 8 | 8.8 | 7 | 3.5 | 5.75 | 5 | 10 | 5.2 | 3.8 | 7.2 | 1 |
| 6 | 1 | - | 10 | 11.1 | 9 | 4.5 | 6.75 | 6 | 12 | 7 | 4 | 9.0 | 1.5 |
| 8 | 1.25 | 1 | 13 | 14.4 | 12 | 6 | 8.75 | 8 | 15 | 9.5 | 6 | 11.7 | 2 |
| 10 | 1.5 | 1.25 | 16 | 17.8 | 14 | 7 | 10.80 | 10 | 20 | 11 | 7 | 14.6 | 2 |
| 12 | 1.75 | 1.25 | 18 | 20.0 | 16 | 8 | 13.00 | 12 | 25 | 13.5 | 9 | 16.6 | 2 |
| (14) | 2 | 1.5 | 21 | 23.4 | 18 | 9 | 15.10 | 14 | 28 | 15 | 11 | 19.6 | 2 |
| 16 | 2 | 1.5 | 24 | 26.7 | 20 | 10 | 17.30 | 16 | 30 | 17 | 13 | 22.5 | 2 |
| (18) | 2.5 | 1.5 | 27 | 30.1 | 22 | 11 | 19.40 | 18 | 32 | 19 | 14 | 25.3 | 2 |
| 20 | 2.5 | 1.5 | 30 | 33.5 | 25 | 12.5 | 21.60 | 20 | 35 | 21 | 16 | 28.2 | 2.5 |
| (22) | 2.5 | 1.5 | 34 | 37.7 | 28 | 14 | 23.80 | 22 | 35 | 22 | 18 | 31.7 | 3 |
| 24 | 3 | 2 | 36 | 40.0 | 30 | 15 | 25.90 | 24 | 40 | 24 | 19 | 33.6 | 3 |
Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12 - 6H.5 ГОСТ 11860-85
То же, исполнения 2, с мелким шагом резьбы с полем допуска 6H, класса прочности 6, с цинковым покрытием толщиной 6 мкм, хроматированным, с размером "под ключ" S=16 мм:
Гайка 2М12 х 1,25 - 6H.6.016(s16) ГОСТ 11860-85
