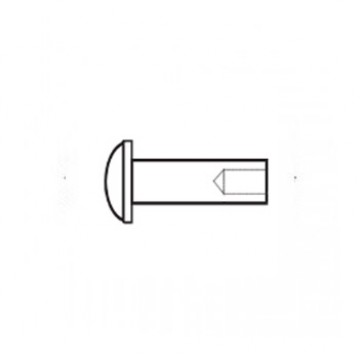

Заклепка ГОСТ 12641-80 полупустотелая с полукруглой головкой

  • Заклепка ГОСТ 12641-80 полупустотелая с полукруглой головкой
Характеристики
Материал: Сталь, Нержавеющая сталь, Алюминий, Латунь
Размеры: Диаметр стержня от 1 до 10 мм
  • Код товара: ГОСТ 12641-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

ГОСТ 12641-80 - заклепки полупустотелые с полукруглой головкой

Установка заклепок возможна при доступе только с одной стороны детали. Данные заклепки имеют отверстие, которое сохраняется и после скрепления деталей. Оно может использоваться в качестве пропуска второстепенных деталей или проводки.

Заклепки полупустотелые с полукруглой головкой применяются для создания неразъемных соединений листов и деталей.

Посмотреть документацию по ГОСТ 12641-80

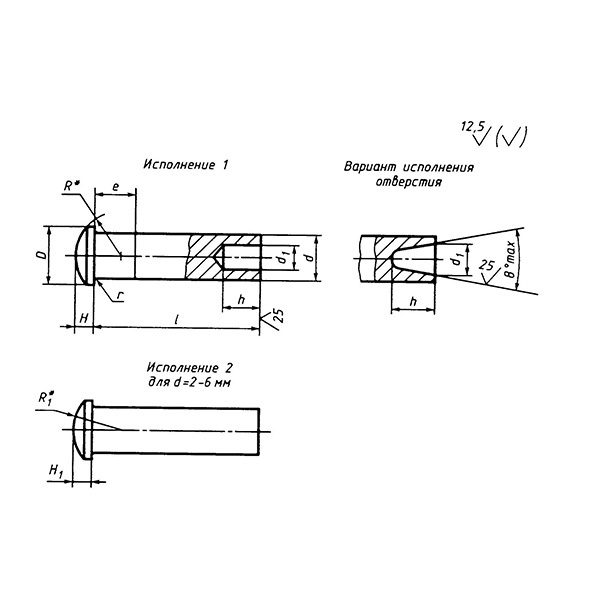

Таблица 1

d D H H1 r, не более d1 h l1 R R1
1.0 2.0 0.4   0.2 0.6 1.0 1.5 1.4
1.2 2.4 0.5   0.2 0.6 1.0 1.5 1.7
1.6 3.2 0.7   0.2 1.0 1.5 1.5 2.2
2.0 4.0 0.8 0.70 0.2 1.2 1.5 1.5 2.9 3.2
2.5 5.0 1.0 0.85 0.2 1.6 2.5 3.0 3.6 4.1
3.0 6.0 1.2 1.00 0.2 2.0 2.5 3.0 4.4 5.0
(3.5) 7.0 1.4 1.20 0.4 2.5 4.0 3.0 5.0 5.7
4.0 8.0 1.6 1.40 0.4 2.8 4.0 3.0 5.8 7.2
5.0 10.0 2.0 1.70 0.4 3.5 5.0 4.0 7.3 8.2
6.0 12.0 2.5 2.00 0.5 4.5 5.0 4.0 8.5 10.0
8.0 16.0 3.0   0.5 6.0 6.0 4.0 12.2
10.0 20.0 4.0   0.6 8.0 8.0 6.0 14.5



Таблица 2

d 2 3 4 5 6 7 8 9 10 (11) 12 (13) 14 (15) 16 (17) 18 (19) 20 22 24 26 28 30 32 34 36 38 40 42 45 48 50
1.0 * * * * *
1.2 * * * * *
1.6   * * * * * * * *
2   * * * * * * * *
2.5     * * * * * * * * * * * * * * * * *
3     * * * * * * * * * * * * * * * * * * * * * * * * * * *
(3.5)       * * * * * * * * * * * * * * * * * * * * * * * * * *
4       * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
5           * * * * * * * * * * * * * * * * * * * * * * * * * * * *
6           * * * * * * * * * * * * * * * * * * * * * * * * * * * *
8                 * * * * * * * * * * * * * * * * * * * * * * * * *
10                             * * * * * * * * * * * * * * * * * * *



Пример условного обозначения полупустотелой заклепки с полукруглой головкой исполнения l, диаметра d=3 мм, длиной l=20 мм, из материала группы 01, из марки стали 10 без покрытия:

Заклепка 3 х 20.01.10 ГОСТ 12641-80
