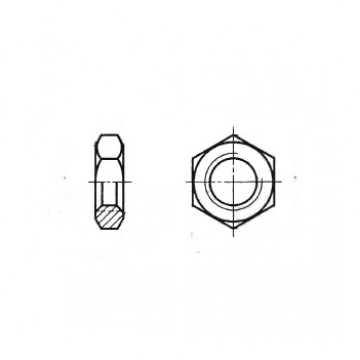

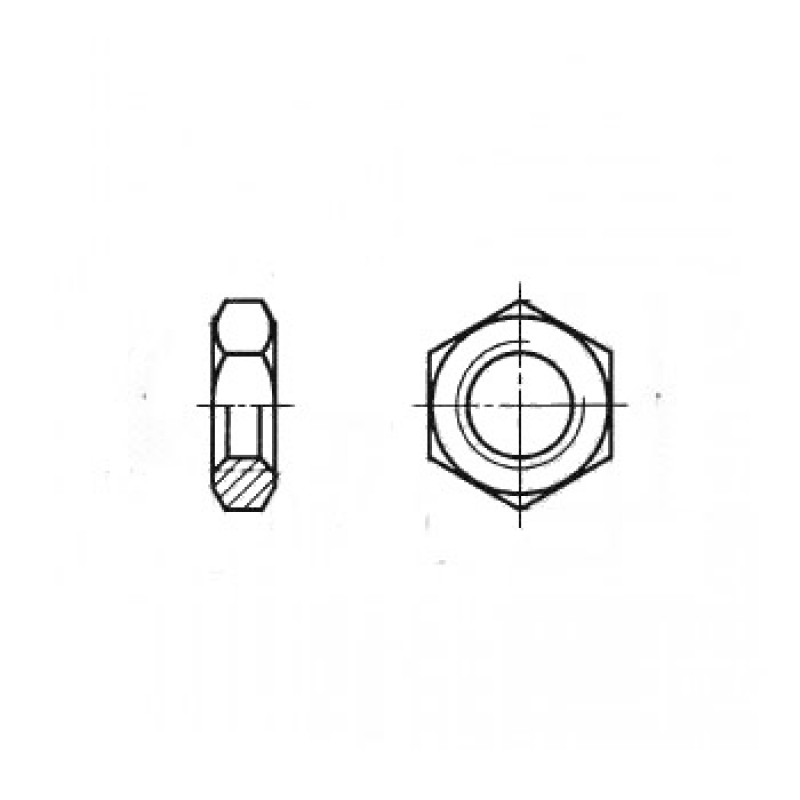

Гайка ГОСТ 2526-70 шестигранная низкая с уменьшенным размером под ключ
| Характеристики | |
| Класс точности: | А |
| Материал: | Сталь |
| Размеры: | Диаметр резьбы от 8 до 48 мм |
-
0.70 руб.
Доступность: Под заказ
- Код товара: ГОСТ 2526-70
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
ГОСТ 2526-70 - гайки шестигранные низкие с уменьшенным размером под ключ
Гайки шестигранные низкие с уменьшенным размером под ключ применяются в тех узлах, в которых конструктивно нет возможности использовать стандартный крепеж.
Посмотреть документацию по ГОСТ 2526-70

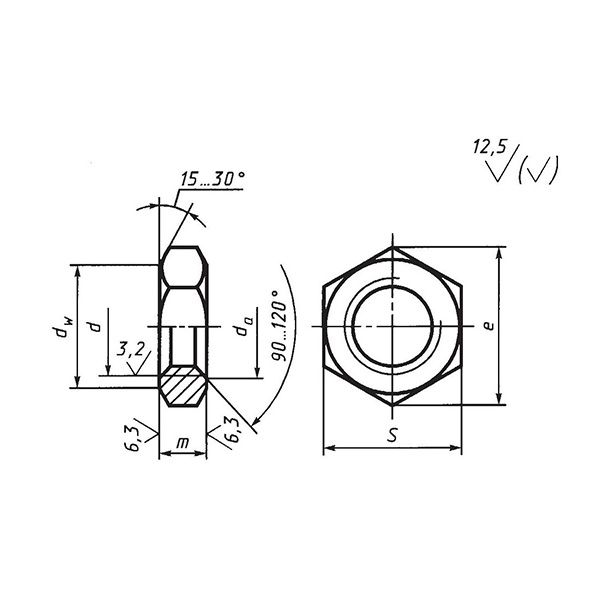

Таблица 1
| Диаметр резьбы d | Шаг резьбы | Размер под ключ S | Диаметр описанной окружности e, не менее | da | dw не менее | Высота m | ||
| крупный | мелкий | не менее | не более | |||||
| 8 | 1.25 | 1 | 12 | 13.3 | 8 | 8.75 | 10.6 | 4 |
| 10 | 1.5 | 1.25 | 14 | 15.5 | 10 | 10.8 | 12.6 | 5 |
| 12 | 1.75 | 1.25 | 17 | 18.9 | 12 | 13.0 | 15.6 | 6 |
| (14) | 2 | 1.5 | 19 | 21.1 | 14 | 15.1 | 17.4 | 7 |
| 16 | 2 | 1.5 | 22 | 24.5 | 16 | 17.3 | 20.6 | 8 |
| (18) | 2.5 | 1.5 | 24 | 26.8 | 18 | 19.4 | 22.5 | 9 |
| 20 | 2.5 | 1.5 | 27 | 30.1 | 20 | 21.6 | 25.3 | 10 |
| (22) | 2.5 | 1.5 | 30 | 33.5 | 22 | 23.8 | 28.2 | 11 |
| 24 | 3 | 2 | 32 | 35.7 | 24 | 25.9 | 30.0 | 12 |
| (27) | 3 | 2 | 36 | 40.0 | 27 | 29.2 | 33.6 | 13.5 |
| 30 | 3.5 | 2 | 41 | 45.6 | 30 | 32.4 | 38.4 | 15 |
| 36 | 4 | 3 | 50 | 55.8 | 36 | 38.9 | 46.9 | 18 |
| 42 | 4.5 | 3 | 60 | 67.0 | 42 | 45.4 | 56.3 | 21 |
| 48 | 5 | 3 | 70 | 78.3 | 48 | 51.8 | 65.8 | 21 |
Пример условного обозначения гайки с диаметром резьбы d=12 мм, с крупным шагом резьбы с полем допуска 6Н, класса почности 04, без покрытия:
Гайка М12-6Н.04 ГОСТ 2526-70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, из стали марки А12, без покрытия:
Гайка М12-6Н.04.А ГОСТ 2526-70
То же, с мелким шагом резьбы с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка М12-1,25-6Н.05.40Х.016 ГОСТ 2526-70
