Заклепка резьбовая MASTERFIX MFX 20-VO потайная головка
| Характеристики | |
| Материал: | Алюминий (AlMg5) |
-
0.70 руб.
Доступность: Под заказ
- Код товара: MFX 20-VO
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
MFX 20-VO - Masterfix заклепка резьбовая потайная головка
Установка заклепки возможна при доступе только с одной стороны детали. Устанавливаются с помощью заклепочника для резьбовых заклепок. Потайная головка позволяет "спрятать" заклепку в материале.
Заклепка резьбовая с потайной головкой применяется для работы с тонким пластиком или металлом. В быту используется при сборке мебели или для установки кондиционеров.

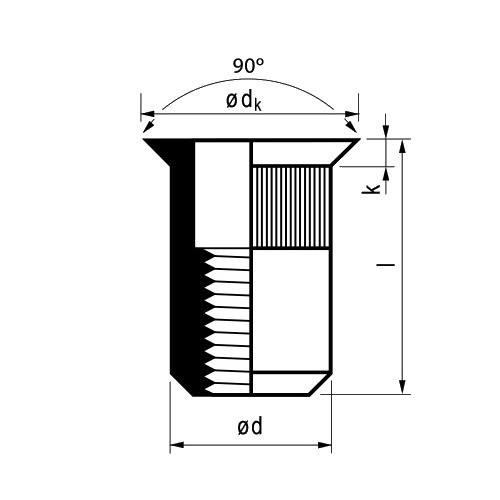

Длинна (мм)
| ø d | l [+0,5/-0] |
 |
Ø dk [+0,2/-0,5] |
k≤ | Ø d [+0/-0,2] |
Nm |
N |
N |
|
| 20M03VO1 | M3
Ø 5,0 |
11,5 | 1,5 - 3,5 | 7,5 | 1,5 | 4,9 | 2,0 | 2.000 | 700 |
| VO2 | 12,5 | 3,5 - 4,5 | |||||||
| 20M04VO1 | M4
Ø 6,0 |
12,5 | 1,5 - 4,0 | 8,5 | 1,5 | 5,9 | 4,0 | 2.840 | 1.070 |
| VO2 | 15,0 | 4,0 - 5,5 | |||||||
| 20M05VO1 | M5
Ø 7,0 |
13,5 | 1,5 - 4,0 | 9,5 | 1,5 | 6,9 | 5,0 | 4.900 | 1.170 |
| VO2 | 16,0 | 4,0 - 6,5 | |||||||
| VO3 | 18,5 | 6,5 - 9,0 | |||||||
| 20M06VO1 | M6
Ø 9,0 |
15,5 | 1,5 - 4,0 | 11,5 | 1,5 | 8,9 | 11,3 | 9.300 | 2.280 |
| VO2 | 18,0 | 4,0 - 6,5 | |||||||
| VO3 | 20,5 | 6,5 - 9,0 | |||||||
| 20M08VO1 | M8
Ø 11,0 |
18,5 | 1,5 - 4,0 | 13,5 | 1,5 | 10,9 | 14,6 | 14.700 | 2.400 |
| VO2 | 21,0 | 4,0 - 6,5 | |||||||
| VO3 | 23,5 | 6,5 - 9,0 | |||||||
| 20M10VO1 | M10
Ø 12,0 |
21,0 | 2,0 - 4,5 | 14,5 | 1,7 | 11,9 | 20,0 | 21.500 | 3.820 |
| VO2 | 24,0 | 4,5 - 7,5 | |||||||
| VO3 | 27,0 | 7,5 - 10,5 | |||||||
| 20M12VO1 | M12
Ø 16,0 |
24,5 | 2,0 - 4,5 | 19,0 | 1,9 | 15,9 | 23,0 | 27.400 | 4.400 |
| VO2 | 27,5 | 4,5 - 7,5 | |||||||
| VO3 | 31,0 | 7,5 - 10,5 |
