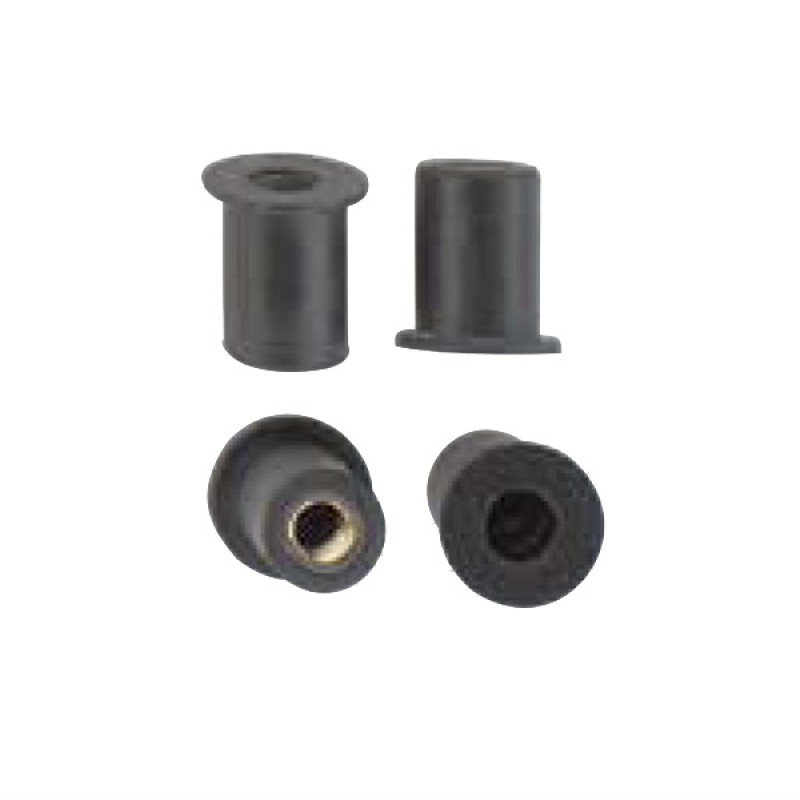

Заклепка резьбовая MASTERFIX MFX 25-CO цилиндрическая головка
| Характеристики | |
| Материал: | E.P.D.M. покрытие |
- Код товара: MFX 25-CO
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
MFX 25-CO - Masterfix заклепка резьбовая цилиндрическая головка

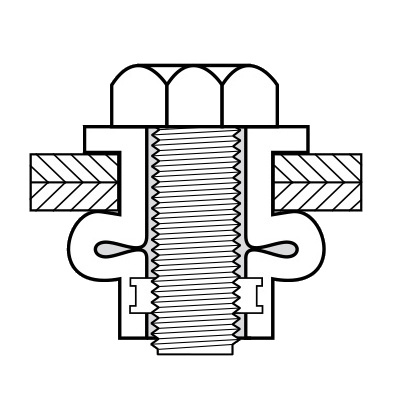

Установка заклепки возможна при доступе только с одной стороны детали. Устанавливаются с помощью заклепочника для резьбовых заклепок.
Заклепка резьбовая с цилиндрической головкой применяется для создания неразъемных соединений листов и деталей.
Длинна (мм)

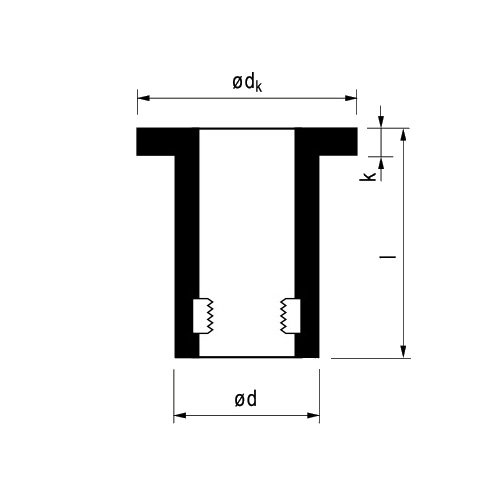

| ø d | l |  |
Ø dk [+0,5/-0,8] |
k [+/-0,3] |
Ø d |
Nm |
Твердость | |
| 25M03CO040 | M3
Ø [8,3 max] |
12,6 | 0,4 - 4,0 | 11,0 | 1,2 | 7,9 | 0,25 - 0,50 | 60 |
| 25M04CO040 | M4
Ø [8,3 max] |
12,6 | 0,4 - 4,0 | 11,0 | 1,2 | 7,9 | 0,25 - 0,40 | 70 |
| 25M05CO049 | M5
Ø [9,9 max] |
14,1 | 0,4 - 4,9 | 12,7 | 0,9 | 9,6 | 0,35 - 0,50 | 60 |
| CO116 | 21,5 | 4,0 - 10,0 | 14,0 | 0,9 | 9,6 | 0,30 - 0,90 | 60 | |
| CO163 | 26,5 | 7,9 - 15,0 | 14,0 | 1,3 | 9,6 | 0,30 - 0,70 | 60 | |
| CO300 | 39,0 | 20,5 - 30,0 | 14,0 | 1,3 | 9,6 | 0,60 - 1,00 | 60 | |
| 25M06CO028 | M6
Ø [13,0 max] |
16,0 | 0,4 - 4,0 | 16,0 | 1,3 | 12,7 | 0,60 - 1,00 | 60 |
| CO047 | 21,1 | 0,8 - 4,7 | 19,1 | 4,8 | 12,7 | 0,80 - 1,00 | 70 | |
| CO110 | 26,7 | 6,4 - 11,5 | 16,3 | 2,0 | 12,7 | 0,80 - 1,00 | 70 | |
| 25M08CO040 | M8
Ø [16,2 max] |
18,3 | 0,4 - 4,0 | 21,5 | 3,2 | 15,9 | 1,00 - 1,50 | 60 |
| CO095 | 27,9 | 3,9 - 9,5 | 21,5 | 5,7 | 15,9 | 1,00 - 1,60 | 60 | |
| 25M08CO390 | M8
Ø [18,3 max] |
50,0 | 15,0 - 35,0 | 20,0 | 1,6 | 18,0 | 3,00 - 4,00 | 60 |
| 25M10CO400 | M10
Ø [20,3 max] |
55,0 | 19,0 - 38,0 | 22,5 | 1,3 | 20,0 | 4,50 - 5,50 | 60 |
| 25M12CO640 | M12
Ø [24,3 max] |
79,0 | 38,0 - 56,0 | 27,0 | 1,3 | 24,0 | 6,00 - 7,00 | 60 |
