Заклепка резьбовая MASTERFIX MFX 29 цилиндрическая головка
| Характеристики | |
| Материал: | Оцинкованная сталь |
- Код товара: MFX 29
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
MFX 29 - Masterfix заклепка резьбовая цилиндрическая головка
Установка заклепки возможна при доступе только с одной стороны детали. Устанавливаются с помощью заклепочника для резьбовых заклепок.
Заклепка резьбовая с цилиндрической головкой применяется для создания неразъемных соединений листов и деталей.
Длинна (мм)

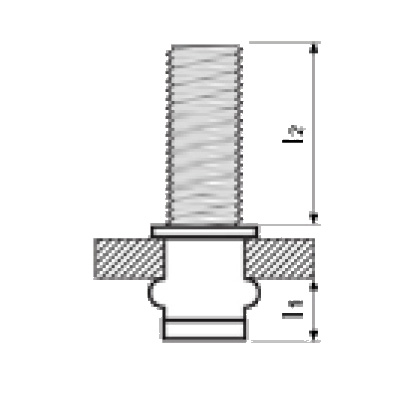

| ø d | l [+1,0/-0,5] |
 |
Ø dk | k | Ø d | l1 | l2 | |
| 29M042010 | M4
Ø 5,5 |
8,0 | 0,5 - 2,0 | 8,0 | 0,5 | 5,4 | 3,5 | 10 |
| 2015 | 8,0 | 0,5 - 2,0 | 8,0 | 0,5 | 5,4 | 3,5 | 15 | |
| 3010 | 8,0 | 2,0 - 3,0 | 8,0 | 0,5 | 5,4 | 4,0 | 10 | |
| 3015 | 8,0 | 2,0 - 3,0 | 8,0 | 0,5 | 5,4 | 4,0 | 15 | |
| 29M052010 | M5
Ø 6,6 |
9,0 | 0,5 - 2,0 | 9,0 | 0,8 | 6,5 | 4,5 | 10 |
| 2015 | 9,0 | 0,5 - 2,0 | 9,0 | 0,8 | 6,5 | 4,5 | 15 | |
| 3510 | 10,5 | 2,0 - 3,5 | 9,0 | 0,8 | 6,5 | 4,5 | 10 | |
| 3515 | 10,5 | 2,0 - 3,5 | 9,0 | 0,8 | 6,5 | 4,5 | 15 | |
| 29M062510 | M6
Ø 7,8 |
10,0 | 0,5 - 2,5 | 10,0 | 1,0 | 7,7 | 5,0 | 10 |
| 2515 | 10,0 | 0,5 - 2,5 | 10,0 | 1,0 | 7,7 | 5,0 | 15 | |
| 4010 | 11,5 | 2,5 - 4,0 | 10,0 | 1,0 | 7,7 | 5,0 | 10 | |
| 4015 | 11,5 | 2,5 - 4,0 | 10,0 | 1,0 | 7,7 | 5,0 | 15 | |
| 29M083015 | M8
Ø 9,9 |
12,5 | 1,0 - 3,0 | 12,0 | 1,5 | 9,8 | 7,0 | 15 |
| 3020 | 12,5 | 1,0 - 3,0 | 12,0 | 1,5 | 9,8 | 7,0 | 20 | |
| 5015 | 15,0 | 3,0 - 5,0 | 12,0 | 1,5 | 9,8 | 7,0 | 15 | |
| 5020 | 15,0 | 3,0 - 5,0 | 12,0 | 1,5 | 9,8 | 7,0 | 20 |
