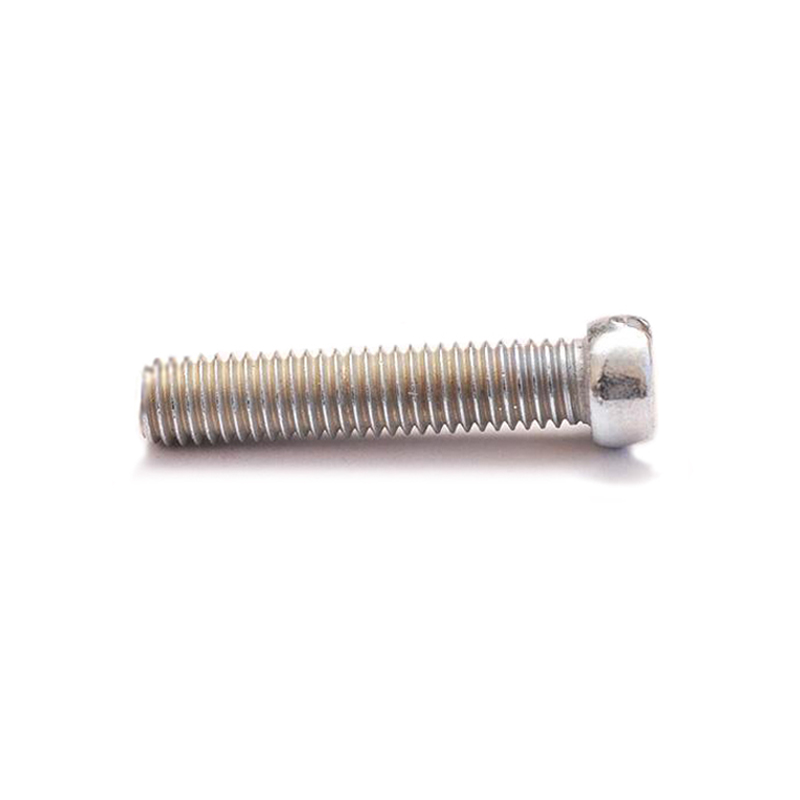

Винт ОСТ 1 31515-80 с цилиндрической головкой

Характеристики
Аналог: 3160А
Материал: Сталь 30ХГСА
Покрытие: С резьбой менее М3 - Ц3.хр, Кд6.хр; с резьбой более М4 - Ц9.хр, Кд9.хр
Размеры: Диаметр резьбы от 3 до 10 мм
  • Код товара: ОСТ 1 31515-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

Винты с цилиндрической головкой 3160А ОСТ 1 31515-80

Таблица 1

d D H h b

C

Пред.

откл.

±0,1

 r r1

Пред. откл.

по h14*

 Номин.

Пред.

откл.

 min max Номин.

Пред.

откл.

 Номин.

Пред.

откл.
М1 2,0 0,7 0,4 -0,2 0,36 0,50 0,2 0,3 -0,2 0,20 ±0,1
М1,4 2,6 1,0 0,5 0,46 0,60 0,25
М1,6 3,0 1,2 0,6 0,30 ±0,2
М2 3,5 1,4 0,7

+0,1

-0,2

 0,56 0,70
М2,5 4,2 1,7 0,8 0,66 0,80 0,45
М3 5,0 2,0 1,0 0,86 1,00 0,50 ±0,3
М4 6,0 2,8 1,4 ±0,2 1,06 1,20 0,4 0,60
М5 7,5 3,5 1,8 1,26 1,51 0,70
М6 9,0 4,0 2,0 1,66 1,91 0,5 ±0,2 0,90
М8 12,0 5,0 2,5 0,8 1,20 ±0,5
М10 15,0 6,0 3,0 2,06 2,31 0,3 1,50

* Предельное отклонение размера H=0,7мм - минус 0,2мм



Таблица 2

L, мм d
Номин

Пред.

откл.

 М1 М1,4 М1,6 М2 М2,5 М3

Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг
2 ±0,2   0,0025   0,006   -   -   -   -
3 0,0030 0,007 0,011 0,016 0,031 -
4 0,0036 0,008 0,012 0,018 0,035 0,046
5 0,0042 0,009 0,013 0,020 0,039 0,052
6 - 0,010 0,015 0,022 0,042 0,057
7 - 0,011 0,017 0,024 0,045 0,062
8 - 0,012 0,019 0,027 0,047 0,066
9 - 0,013 0,020 0,029 0,052 0,070
10 - 0,015 0,022 0,032 0,057 0,077
11 - - 0,024 0,034 0,061 0,083
12 - - 0,026 0,037 0,063 0,088
14 - - 0,029 0,042 0,074 0,100
16 - - - 0,047 0,082 0,110
18 - - - 0,052 0,091 0,122
20 - - - - 0,099 0,133
22 - - - - 0,107 0,144
24 ±0,3 - - - - 0,116 0,156
26 - - - - 0,125 0,166
28 - - - - - 0,178
30 - - - - - 0,189
32 - - - - - -
34 - - - - - -
36 - - - - - -
38 - - - - - -
40 - - - - - -
42 - - - - - -
44 - - - - - -
46 - - - - - -
48 - - - - - -
50 - - - - - -
52 ±0,5 - - - - - -
54 - - - - - -
56 - - - - - -
58 - - - - - -
60 - - - - - -
62 - - - - - -



Продолжение таблицы 2

L, мм d
Номин

Пред.

откл.

 М4 М5 М6 М8 М10

Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг

 Применяе-
мость

Масса

100 шт.,

кг
2 ±0,2   -   -   -   -   -
3 - - - - -
4 - - - - -
5 0,100 - - - -
6 0,108 - - - -
7 0,116 0,21 - - -
8 0,124 0,22 0,34 - -
9 0,132 0,23 0,36 - -
10 0,139 0,25 0,38 0,75 -
11 0,152 0,26 0,39 0,79 -
12 0,161 0,28 0,41 0,83 -
14 0,181 0,31 0,46 0,89 -
16 0,201 0,34 0,50 0,97 1,62
18 0,221 0,37 0,54 1,05 1,74
20 0,241 0,40 0,59 1,13 1,86
22 0,260 0,43 0,63 1,21 1,98
24 ±0,3 0,280 0,46 0,68 1,28 2,11
26 0,300 0,49 0,72 1,36 2,23
28 0,320 0,52 0,77 1,44 2,35
30 0,340 0,55 0,81 1,52 2,48
32 0,360 0,58 0,86 1,60 2,60
34 0,380 0,62 0,90 1,68 2,72
36 0,390 0,65 0,94 1,76 2,85
48 - 0,68 0,99 1,84 2,97
40 - 0,71 1,02 1,91 3,09
42 - 0,74 1,08 1,99 3,21
44 - 0,77 1,12 2,07 3,34
46 - - 1,17 2,15 3,46
48 - - 1,21 2,22 3,58
50 - - 1,25 2,31 3,71
52 ±0,5 - - - 2,39 3,83
54 - - - 2,47 3,95
56 - - - 2,55 4,08
58 - - - - 4,20
60 - - - - 4,32
62 - - - - 4,44



Пример наименования и обозначения винта с цилиндрической головкой, с резьбой М6 и длиной L=12мм, из стали 30ХГСА, цинкованного:

Винт 6-12-Ц-ОСТ 1 31515-80

То же, из стали 10, цинкованного:

Винт 6-12-Ц-ОСТ 1 31514-80

То же, из стали 30ХГСА, кадмированного:

Винт 6-12-Кд-ОСТ 1 31515-80

То же, из стали 14Х17Н2, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31516-80

То же, из стали 13Х11Н2В2МФ-Ш, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31517-80

То же, из стали 10Х11Н23Т3МР-ВД, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31518-80

То же, из латуни, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31519-80

То же, из антимагнитной латуни, пассивированного:

Винт 6-12-Хим.Пас-ОСТ 1 31520-80
