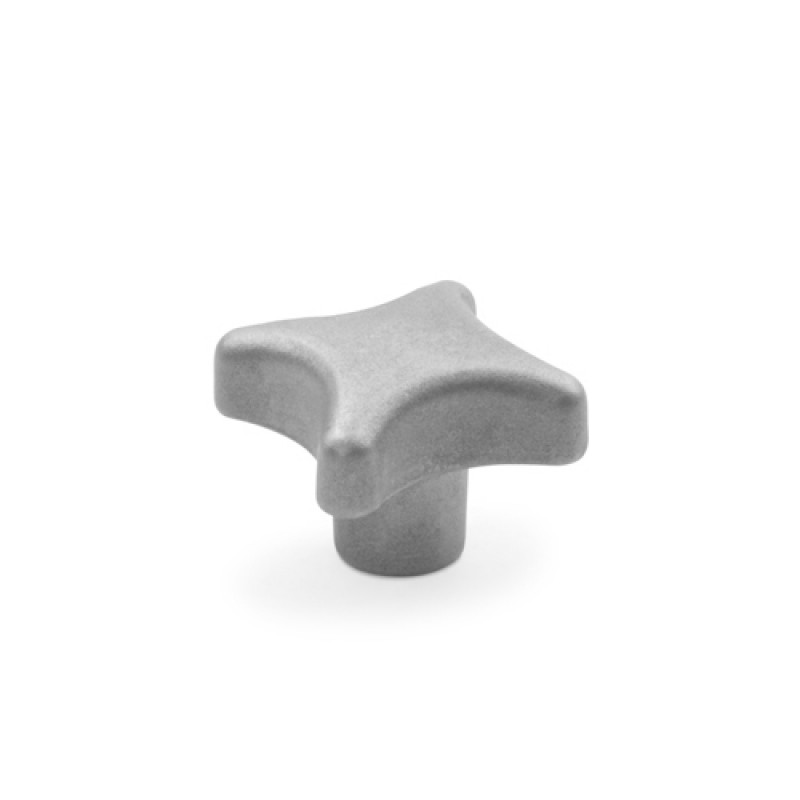

Рукоять DIN 6335
| Характеристики | |
| Материал: | Сталь |
- Код товара: DIN 6335
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
| Название | Артикул | Материал / покрытие | ∅ | Длина | Цена | Кол-во | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6335 Рукоять 8 крестообразная, форма К, сталь | 00000401264 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 8 | 10 | По запросу |  |
|||||
| DIN 6335 Рукоять 8 крестообразная, сталь | 00000401263 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 8 | 10 | По запросу | |
|||||
| DIN 6335 Рукоять 6 крестообразная, форма К, сталь | 00000401262 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 6 | 10 | По запросу | |
|||||
| DIN 6335 Рукоять 6 крестообразная, сталь | 00000401261 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 6 | 10 | По запросу | |
|||||
| DIN 6335 Рукоять 5 крестообразная, форма К, сталь | 00000401260 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 5 | 10 | По запросу | |
|||||
| DIN 6335 Рукоять 20 крестообразная, форма К, сталь | 00000401259 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 20 | 5 | По запросу | |
|||||
| DIN 6335 Рукоять 20 крестообразная, сталь | 00000401258 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 20 | 5 | По запросу | |
|||||
| DIN 6335 Рукоять 16 крестообразная, форма К, сталь | 00000401257 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 16 | 10 | По запросу | |
|||||
| DIN 6335 Рукоять 16 крестообразная, сталь | 00000401256 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 16 | 5 | По запросу | |
|||||
| DIN 6335 Рукоять 12 крестообразная, форма К, сталь | 00000401255 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 12 | 10 | По запросу | |
|||||
| DIN 6335 Рукоять 12 крестообразная, сталь | 00000401254 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 12 | 10 | По запросу | |
|||||
| DIN 6335 Рукоять 10 крестообразная, форма К, сталь | 00000401253 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 10 | 10 | По запросу | |
|||||
| DIN 6335 Рукоять 10 крестообразная, сталь | 00000401252 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 10 | 10 | По запросу | |
DIN 6335 рукояти

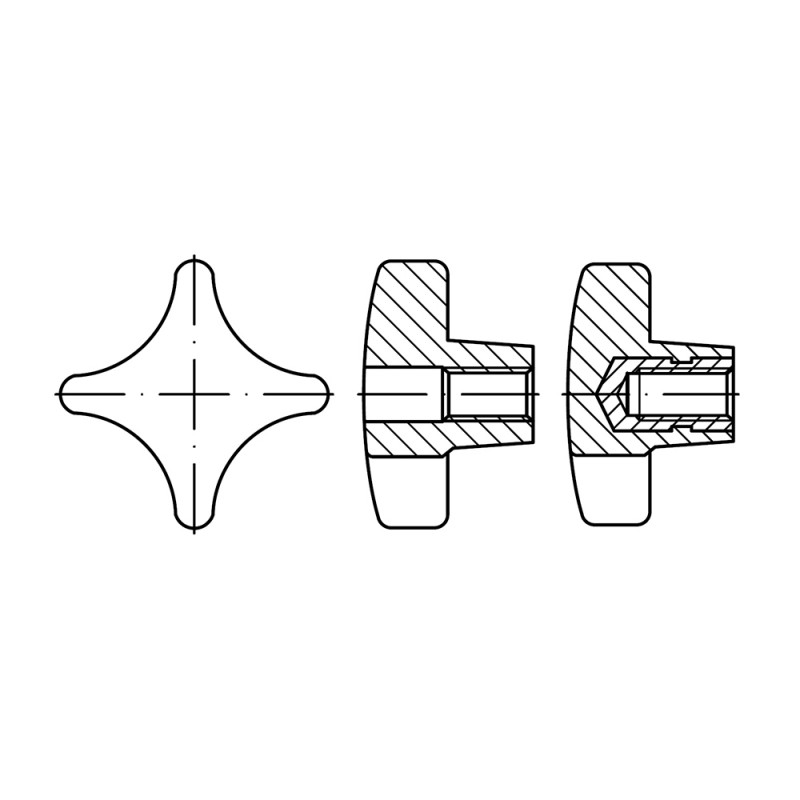

Данные рукояти производятся двух типов:
Тип D - со сквозным резьбовым отверстием
Тип K - c глухим резьбовым отверстием

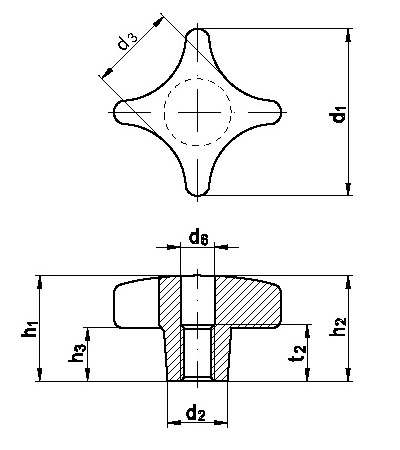

Тип D
| Размеры (мм) | d1 | d2 | d3 | d6 | h1 | h3 | t2 |
| M6 | 32 | 12 | 18 | 6.4 | 21 | 10 | 10 |
| M8 | 40 | 14 | 21 | 8.4 | 26 | 14 | 13 |
| M10 | 50 | 18 | 25 | 10.5 | 34 | 20 | 16 |
| M12 | 63 | 20 | 32 | 13 | 42 | 25 | 20 |
| M16 | 80 | 25 | 40 | 17 | 52 | 30 | 20 |
| M20 | 100 | 32 | 48 | 21 | 65 | 38 | 25 |

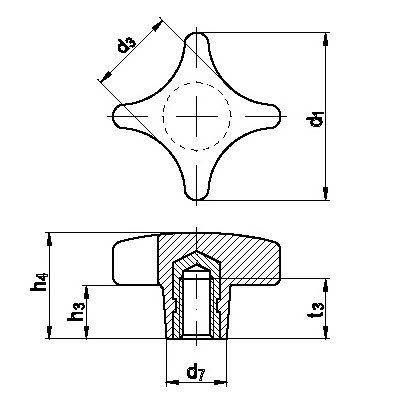

Тип K
| Размеры (мм) | d1 | d3 | d7 | h3 | h4 | t3 мин. |
| M5 | 25 | 15 | 12 | 8 | 16 | 9.5 |
| M6 | 32 | 18 | 14 | 10 | 20 | 12 |
| M8 | 40 | 21 | 18 | 13 | 25 | 14 |
| M10 | 50 | 25 | 22 | 20 | 32 | 18 |
| M12 | 63 | 32 | 26 | 25 | 40 | 22 |
| M16 | 80 | 40 | 35 | 30 | 50 | 30 |
| M20 | 100 | 50 | 34 | 38 | 65 | 30 |
