Шайба DIN 70952 многолапчатая
| Характеристики | |
| Материал: | Сталь |
- Код товара: DIN 70952
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
| Название | Артикул | Материал / покрытие | ∅ | Длина | Цена | Кол-во | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 70952 Шайба 90 стопорная, многолапчатая, сталь | 00000403890 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 90 | 10 | По запросу |  |
|||||
| DIN 70952 Шайба 80 стопорная, многолапчатая, сталь | 00000403889 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 80 | 10 | По запросу | |
|||||
| DIN 70952 Шайба 75 стопорная, многолапчатая, сталь | 00000403888 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 75 | 10 | По запросу | |
|||||
| DIN 70952 Шайба 70 стопорная, многолапчатая, сталь | 00000403887 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 70 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 65 стопорная, многолапчатая, сталь | 00000403886 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 65 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 60 стопорная, многолапчатая, сталь | 00000403885 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 60 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 55 стопорная, многолапчатая, сталь | 00000403884 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 55 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 52 стопорная, многолапчатая, сталь | 00000403883 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 52 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 50 стопорная, многолапчатая, сталь | 00000403882 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 50 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 48 стопорная, многолапчатая, сталь | 00000403881 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 48 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 45 стопорная, многолапчатая, сталь | 00000403880 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 45 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 42 стопорная, многолапчатая, сталь | 00000403879 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 42 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 40 стопорная, многолапчатая, сталь | 00000403878 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 40 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 38 стопорная, многолапчатая, сталь | 00000403877 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 38 | 25 | По запросу | |
|||||
| DIN 70952 Шайба 35 стопорная, многолапчатая, сталь | 00000403876 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 35 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 32 стопорная, многолапчатая, сталь | 00000403875 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 32 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 30 стопорная, многолапчатая, сталь | 00000403874 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 30 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 28 стопорная, многолапчатая, сталь | 00000403873 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 28 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 26 стопорная, многолапчатая, сталь | 00000403872 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 26 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 24 стопорная, многолапчатая, сталь | 00000403871 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 24 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 22 стопорная, многолапчатая, сталь | 00000403870 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 22 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 20 стопорная, многолапчатая, сталь | 00000403869 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 20 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 18 стопорная, многолапчатая, сталь | 00000403868 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 18 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 16 стопорная, многолапчатая, сталь | 00000403867 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 16 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 14 стопорная, многолапчатая, сталь | 00000403866 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 14 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 12 стопорная, многолапчатая, сталь | 00000403865 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 12 | 50 | По запросу | |
|||||
| DIN 70952 Шайба 10 стопорная, многолапчатая, сталь | 00000403864 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 10 | 100 | По запросу | |

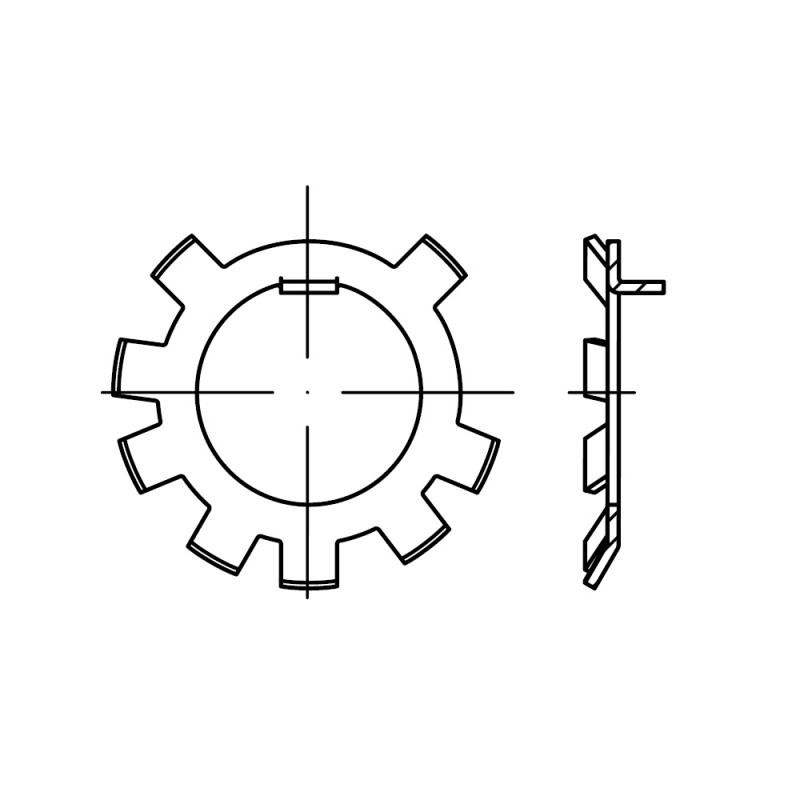

DIN 70952 - шайбы многолапчатые
Такие шайбы выполнены в виде кольца определенного размера с зубцами, которые размещены по внешнему периметру изделия. При совмещении многолапчатой шайбы со шлицевой гайкой получается прочная конструкция, которая ни под какими нагрузками не допустит самопроизвольного отвинчивания крепежа.
В установочном процессе многолапчатые стопорные шайбы подкладывают под гайку, располагая зубцы в шлицах гайки. В результате лапки шайб прочно фиксируют соединение. Повторное применение таких шайб недопустимо, в отличие от других типов подобных изделий.
Шайбы многолапчатые применяются в промышленности и машиностроении.
| Размеры (мм) | a | b1 | b2 | c | d2 | e | f | g | h | k |
| 10 | 0.75 | 4 | 4 | 3 | 16 | 11 | 8.9 | 4 | 3 | 1.2 |
| 12 | 0.75 | 4 | 4 | 3 | 18 | 12 | 10.9 | 4 | 3 | 1.2 |
| 14 | 0.75 | 4 | 5 | 3 | 20 | 13 | 12.9 | 5 | 3 | 1.2 |
| 16 | 1 | 5 | 5 | 3 | 23 | 14.5 | 14.9 | 5 | 3 | 1.2 |
| 18 | 1 | 5 | 5 | 4 | 25 | 16.5 | 16.9 | 5 | 4 | 1.2 |
| 20 | 1 | 5 | 5 | 4 | 27 | 17.5 | 18.9 | 5 | 4 | 1.2 |
| 22 | 1 | 6 | 6 | 4 | 30 | 19 | 20.9 | 6 | 4 | 1.2 |
| 24 | 1 | 6 | 6 | 4 | 32 | 20 | 22.9 | 6 | 4 | 1.2 |
| 26 | 1 | 6 | 6 | 5 | 34 | 22 | 24.9 | 6 | 5 | 1.2 |
| 28 | 1 | 6 | 7 | 5 | 36 | 23 | 26.9 | 7 | 5 | 1.5 |
| 30 | 1.2 | 6 | 7 | 5 | 38 | 24 | 28.9 | 7 | 5 | 1.5 |
| 32 | 1.2 | 6 | 7 | 5 | 41 | 25.5 | 30.9 | 7 | 5 | 1.5 |
| 35 | 1.2 | 6 | 7 | 5 | 43 | 26.5 | 33.9 | 7 | 5 | 1.5 |
| 38 | 1.2 | 6 | 8 | 5 | 47 | 28.5 | 36.6 | 8 | 5 | 1.5 |
| 40 | 1.2 | 6 | 8 | 5 | 49 | 29.5 | 38.6 | 8 | 5 | 1.5 |
| 42 | 1.2 | 7 | 8 | 5 | 52 | 31 | 40.6 | 8 | 5 | 1.5 |
| 45 | 1.2 | 7 | 8 | 5 | 54 | 32 | 43.6 | 8 | 5 | 1.5 |
| 48 | 1.2 | 7 | 8 | 5 | 57 | 33.5 | 46.7 | 8 | 5 | 1.5 |
| 50 | 1.2 | 7 | 8 | 5 | 60 | 35 | 48.7 | 8 | 5 | 1.5 |
| 52 | 1.2 | 7 | 8 | 6 | 62 | 37 | 50.7 | 8 | 6 | 1.5 |
| 55 | 1.2 | 7 | 10 | 6 | 67 | 39.5 | 53.7 | 10 | 6 | 1.5 |
| 60 | 1.5 | 10 | 10 | 6 | 71 | 41.5 | 58.7 | 10 | 6 | 2 |
| 65 | 1.5 | 10 | 10 | 6 | 76 | 44 | 63.7 | 10 | 6 | 2 |
| 70 | 1.5 | 10 | 10 | 6 | 81 | 46.5 | 68.7 | 10 | 6 | 2 |
| 75 | 1.5 | 10 | 10 | 7 | 86 | 50 | 73.2 | 10 | 7 | 2 |
| 80 | 1.5 | 10 | 10 | 7 | 91 | 52.5 | 78.2 | 10 | 7 | 2 |
| 90 | 1.5 | 10 | 10 | 7 | 103 | 58.5 | 88.2 | 10 | 7 | 2 |
