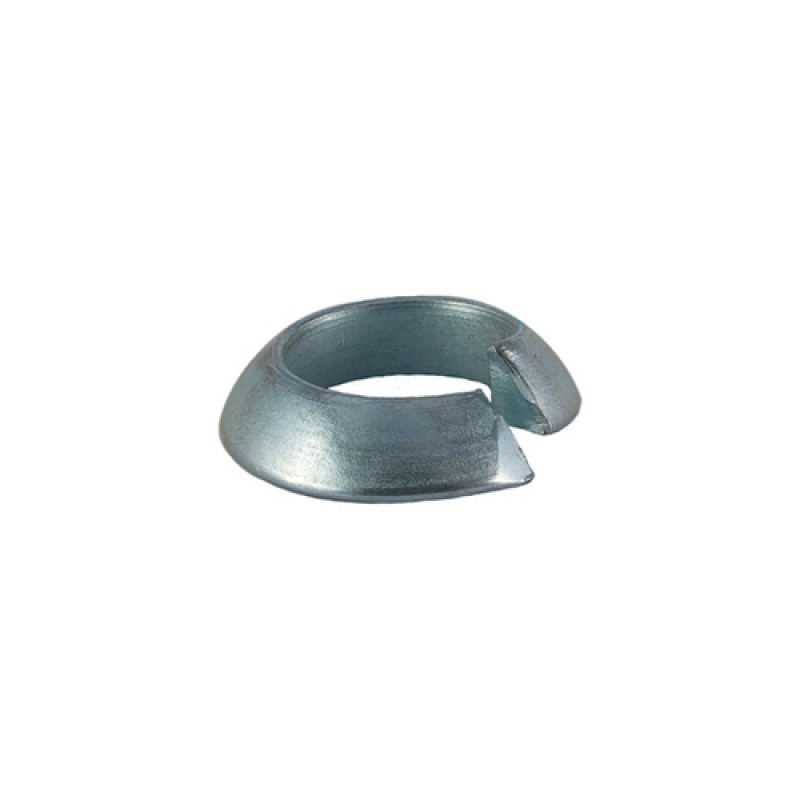

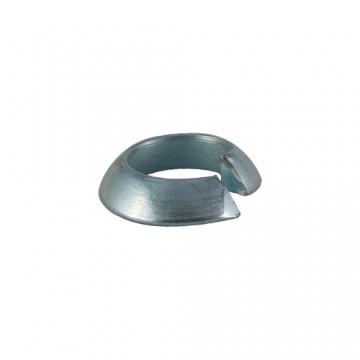

Кольцо пружинное DIN 74361
| Характеристики | |
| Материал: | Сталь |
- Код товара: DIN 74361
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
| Название | Артикул | Материал / покрытие | ∅ | Длина | Цена | Кол-во | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 74361 Кольцо 22,5 пружинное, форма С, сталь, цинк | 00000404438 | СТАЛЬ / ЦИНК БЕЛЫЙ | 22,5 | 100 | По запросу |  |
|||||
| DIN 74361 Кольцо 22 пружинное, форма В, сталь 10.9 | 00000404437 | СТАЛЬ КП 10.9 / БЕЗ ПОКРЫТИЯ | 22 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 20,5 пружинное, форма С, сталь, цинк | 00000404436 | СТАЛЬ / ЦИНК БЕЛЫЙ | 20,5 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 20 пружинное, форма В, сталь 10.9 | 00000404435 | СТАЛЬ КП 10.9 / БЕЗ ПОКРЫТИЯ | 20 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 20 пружинное, форма А, сталь 8.8 | 00000404434 | СТАЛЬ КП 8.8 / БЕЗ ПОКРЫТИЯ | 20 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 18,5 пружинное, форма С, сталь, цинк | 00000404433 | СТАЛЬ / ЦИНК БЕЛЫЙ | 18,5 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 18 пружинное, форма В, сталь 10.9 | 00000404432 | СТАЛЬ КП 10.9 / БЕЗ ПОКРЫТИЯ | 18 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 18 пружинное, форма А, сталь 8.8 | 00000404431 | СТАЛЬ КП 8.8 / БЕЗ ПОКРЫТИЯ | 18 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 16,5 пружинное, форма С, сталь, цинк | 00000404430 | СТАЛЬ / ЦИНК БЕЛЫЙ | 16,5 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 14,5 пружинное, форма С, сталь, цинк | 00000404429 | СТАЛЬ / ЦИНК БЕЛЫЙ | 14,5 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 14 пружинное, форма В, сталь 10.9 | 00000404428 | СТАЛЬ КП 10.9 / БЕЗ ПОКРЫТИЯ | 14 | 100 | По запросу | |
|||||
| DIN 74361 Кольцо 12,5 пружинное, форма С, сталь, цинк | 00000404427 | СТАЛЬ / ЦИНК БЕЛЫЙ | 12,5 | 100 | По запросу | |
DIN 74361 - кольца пружинные
Данные кольца представляют собой стальной крепеж, на одной стороне которого находится сферический фланец.
Бывают три варианта исполнения колец DIN 74361:
Форма А
Форма B
Форма C.
Кольца пружинные применяются в автомобилестроении и машиностроении.

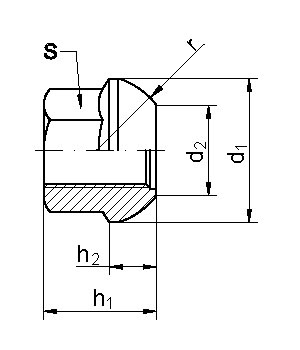

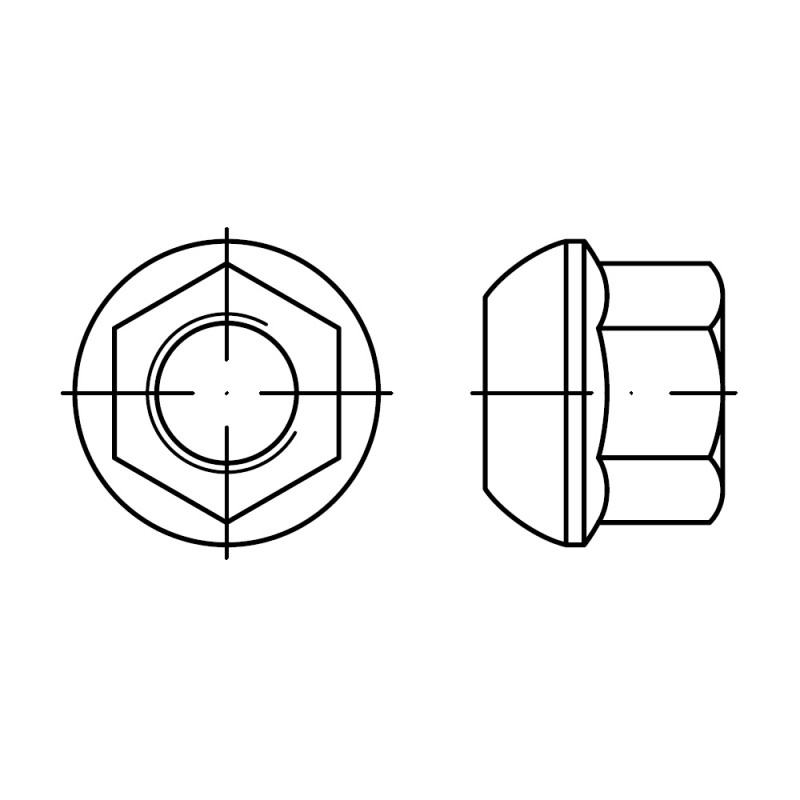

Тип А
| Размеры (мм) | d1 | d2 | h1 | h2 | r | s |
| M18x1.5 | 28 | 21 | 25 | 75 | 16 | 24 |
| M20x1.5 | 33 | 24.5 | 27 | 9 | 18 | 27 |

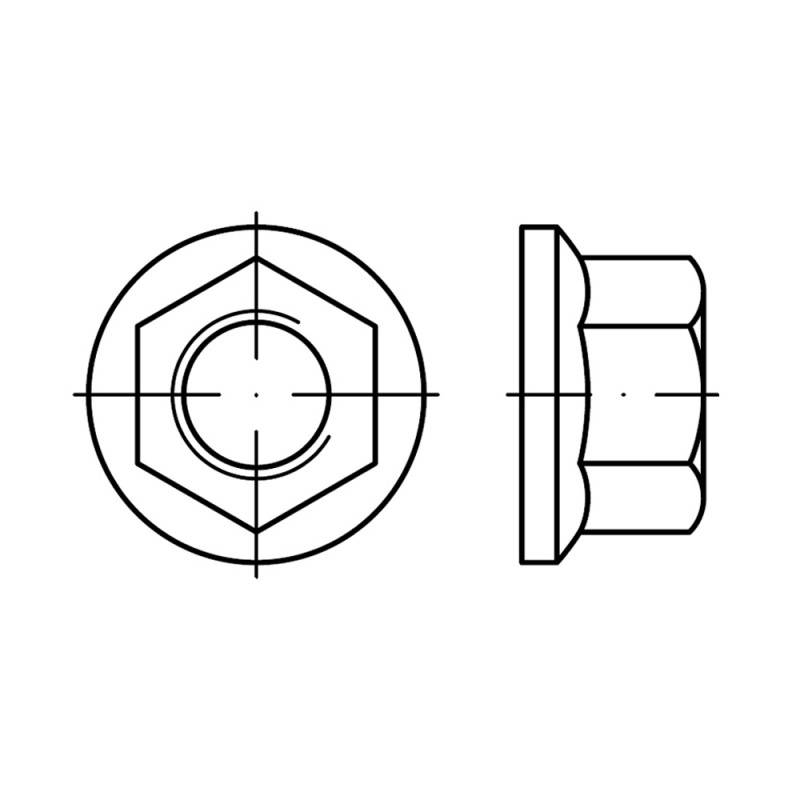

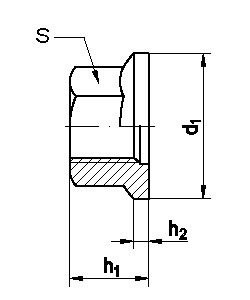

Тип B
| Размеры (мм) | d1 | d2 | h2 | s |
| M14x1.5 | 27 | 15 | 3 | 19 |
| M18x1.5 | 29 | 18 | 4 | 24 |
| M20x1.5 | 34 | 20 | 5 | 27 |
| M22x1.5 | 36 | 22 | 6 | 30 |

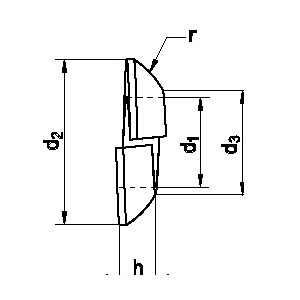

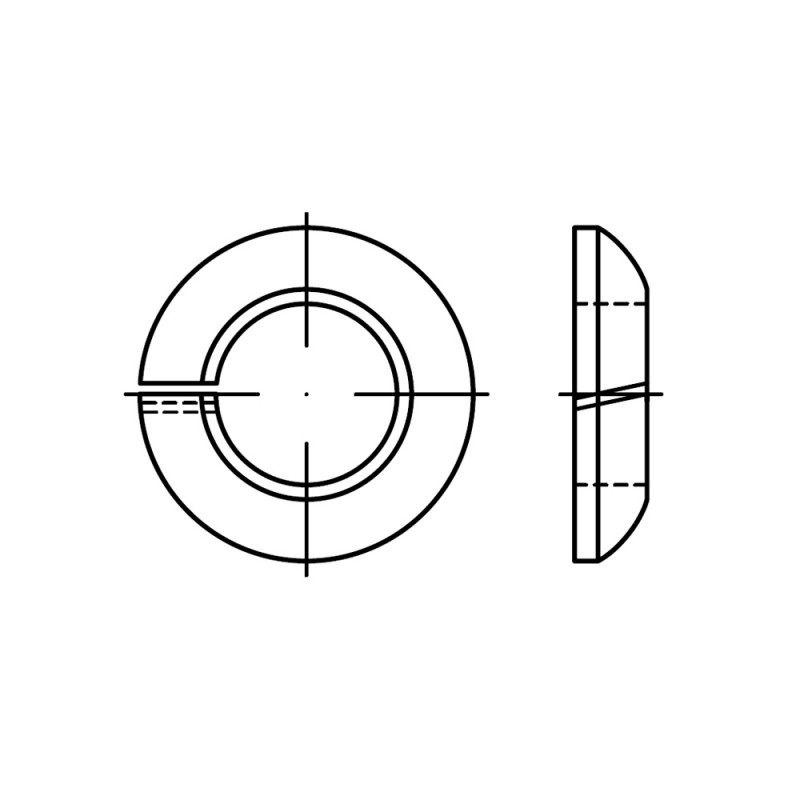

Тип C
| Размеры (мм) | d2 | d3 | h | r |
| 12.5 | 23 | 14.5 | 5 | 12 |
| 14.5 | 26 | 17 | 6 | 14 |
| 16.5 | 26.5 | 18 | 6.5 | 15 |
| 18.5 | 29 | 20 | 7 | 16 |
| 20.5 | 34 | 24 | 8 | 18 |
| 22.5 | 34 | 24 | 8 | 18 |
