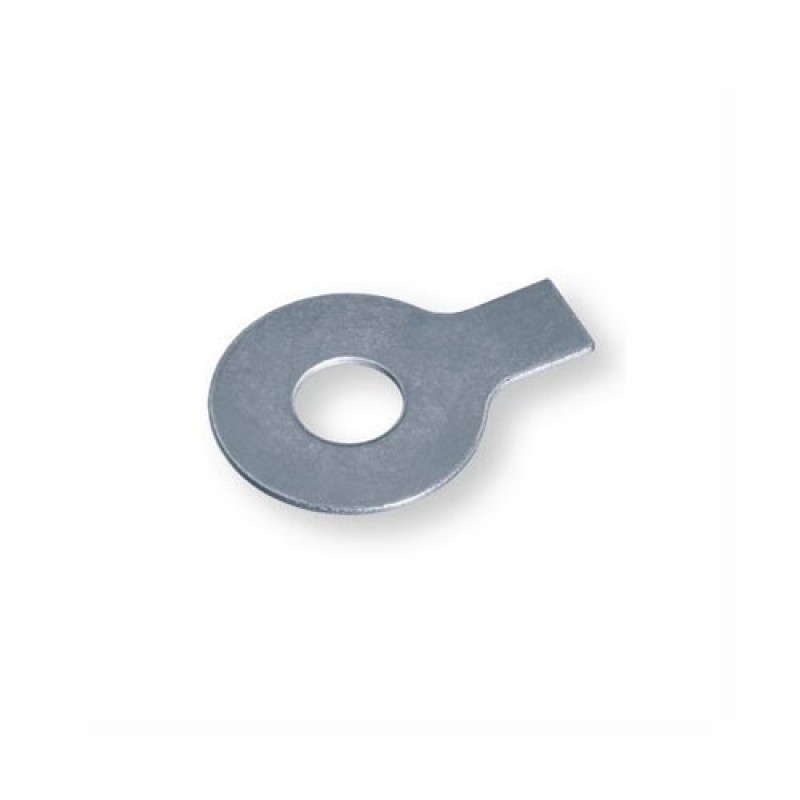

Шайба DIN 93 стопорная с лапкой
| Характеристики | |
| Аналог: | ГОСТ 13463-77, ГОСТ 13464-77, ISO 1891-40.1 |
| Материал: | Сталь, Нержавеющая сталь (А2, А4), Латунь, Медь, Алюминий |
| Покрытие: | Гальваническая оцинковка |
| Размеры: | Диаметр резьбы от М3 до М52 |
- Код товара: DIN 93
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на
info@super-krepeg.ru
| Название | Артикул | Материал / покрытие | ∅ | Длина | Цена | Кол-во | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 93 Шайба 37 стопорная с лапкой, сталь, цинк | 00000346397 | СТАЛЬ / ЦИНК БЕЛЫЙ | 37 | 50 | По запросу |  |
|||||
| DIN 93 Шайба 8,4 стопорная с лапкой, сталь, цинк | 00000014923 | СТАЛЬ / ЦИНК БЕЛЫЙ | 8,4 | 100 | По запросу | |
|||||
| DIN 93 Шайба 8,4 стопорная с лапкой, сталь нержавеющая А4 | 00000407521 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 8,4 | 25 | По запросу | |
|||||
| DIN 93 Шайба 8,4 стопорная с лапкой, сталь нержавеющая А2 | 00000043660 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 8,4 | 25 | По запросу | |
|||||
| DIN 93 Шайба 8,4 стопорная с лапкой, сталь | 00000413070 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 8,4 | 100 | По запросу | |
|||||
| DIN 93 Шайба 6,4 стопорная с лапкой, сталь, цинк | 00000413079 | СТАЛЬ / ЦИНК БЕЛЫЙ | 6,4 | 100 | По запросу | |
|||||
| DIN 93 Шайба 6,4 стопорная с лапкой, сталь нержавеющая А4 | 00000407520 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 6,4 | 50 | По запросу | |
|||||
| DIN 93 Шайба 6,4 стопорная с лапкой, сталь нержавеющая А2 | 00000043659 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 6,4 | 50 | По запросу | |
|||||
| DIN 93 Шайба 6,4 стопорная с лапкой, сталь | 00000062409 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 6,4 | 100 | По запросу | |
|||||
| DIN 93 Шайба 54 стопорная с лапкой, сталь, цинк | 00000413078 | СТАЛЬ / ЦИНК БЕЛЫЙ | 54 | 25 | По запросу | |
|||||
| DIN 93 Шайба 54 стопорная с лапкой, сталь | 00000413069 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 54 | 25 | По запросу | |
|||||
| DIN 93 Шайба 50 стопорная с лапкой, сталь, цинк | 00000413077 | СТАЛЬ / ЦИНК БЕЛЫЙ | 50 | 25 | По запросу | |
|||||
| DIN 93 Шайба 50 стопорная с лапкой, сталь | 00000413068 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 50 | 25 | По запросу | |
|||||
| DIN 93 Шайба 5,3 стопорная с лапкой, сталь, цинк | 00000032718 | СТАЛЬ / ЦИНК БЕЛЫЙ | 5,3 | 100 | По запросу | |
|||||
| DIN 93 Шайба 5,3 стопорная с лапкой, сталь нержавеющая А4 | 00000407519 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 5,3 | 50 | По запросу | |
|||||
| DIN 93 Шайба 5,3 стопорная с лапкой, сталь нержавеющая А2 | 00000054753 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 5,3 | 50 | По запросу | |
|||||
| DIN 93 Шайба 5,3 стопорная с лапкой, сталь | 00000413067 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 5,3 | 100 | По запросу | |
|||||
| DIN 93 Шайба 46 стопорная с лапкой, сталь | 00000413066 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 46 | 25 | По запросу | |
|||||
| DIN 93 Шайба 43 стопорная с лапкой, сталь, цинк | 00000413076 | СТАЛЬ / ЦИНК БЕЛЫЙ | 43 | 25 | По запросу | |
|||||
| DIN 93 Шайба 43 стопорная с лапкой, сталь нержавеющая А4 | 00000407518 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 43 | 1 | По запросу | |
|||||
| DIN 93 Шайба 43 стопорная с лапкой, сталь | 00000413065 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 43 | 25 | По запросу | |
|||||
| DIN 93 Шайба 40 стопорная с лапкой, сталь | 00000413064 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 40 | 50 | По запросу | |
|||||
| DIN 93 Шайба 4,3стопорная с лапкой, сталь, цинк | 00000413075 | СТАЛЬ / ЦИНК БЕЛЫЙ | 4,3 | 100 | По запросу | |
|||||
| DIN 93 Шайба 4,3 стопорная с лапкой, сталь нержавеющая А2 | 00000366965 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 4,3 | 50 | По запросу | |
|||||
| DIN 93 Шайба 4,3 стопорная с лапкой, сталь | 00000413063 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 4,3 | 100 | По запросу | |
|||||
| DIN 93 Шайба 37 стопорная с лапкой, сталь нержавеющая А4 | 00000407517 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 37 | 1 | По запросу | |
|||||
| DIN 93 Шайба 37 стопорная с лапкой, сталь нержавеющая А2 | 00000407516 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 37 | 1 | По запросу | |
|||||
| DIN 93 Шайба 37 стопорная с лапкой, сталь | 00000413062 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 37 | 50 | По запросу | |
|||||
| DIN 93 Шайба 34 стопорная с лапкой, сталь, цинк | 00000413074 | СТАЛЬ / ЦИНК БЕЛЫЙ | 34 | 50 | По запросу | |
|||||
| DIN 93 Шайба 34 стопорная с лапкой, сталь | 00000413061 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 34 | 50 | По запросу | |
|||||
| DIN 93 Шайба 31 стопорная с лапкой, сталь, цинк | 00000355167 | СТАЛЬ / ЦИНК БЕЛЫЙ | 31 | 50 | По запросу | |
|||||
| DIN 93 Шайба 31 стопорная с лапкой, сталь нержавеющая А4 | 00000407515 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 31 | 1 | По запросу | |
|||||
| DIN 93 Шайба 31 стопорная с лапкой, сталь нержавеющая А2 | 00000407514 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 31 | 1 | По запросу | |
|||||
| DIN 93 Шайба 31 стопорная с лапкой, сталь | 00000413060 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 31 | 50 | По запросу | |
|||||
| DIN 93 Шайба 3,2 стопорная с лапкой, сталь | 00000052546 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 3,2 | 100 | По запросу | |
|||||
| DIN 93 Шайба 28 стопорная с лапкой, сталь, цинк | 00000413073 | СТАЛЬ / ЦИНК БЕЛЫЙ | 28 | 50 | По запросу | |
|||||
| DIN 93 Шайба 28 стопорная с лапкой, сталь нержавеющая А4 | 00000407513 | СТАЛЬ НЕРЖАВЕЮЩАЯ А4 / БЕЗ ПОКРЫТИЯ | 28 | 1 | По запросу | |
|||||
| DIN 93 Шайба 28 стопорная с лапкой, сталь нержавеющая А2 | 00000407512 | СТАЛЬ НЕРЖАВЕЮЩАЯ А2 / БЕЗ ПОКРЫТИЯ | 28 | 1 | По запросу | |
|||||
| DIN 93 Шайба 28 стопорная с лапкой, сталь | 00000413059 | СТАЛЬ / БЕЗ ПОКРЫТИЯ | 28 | 50 | По запросу | |
|||||
| DIN 93 Шайба 25 стопорная с лапкой, сталь, цинк | 00000032717 | СТАЛЬ / ЦИНК БЕЛЫЙ | 25 | 100 | По запросу | |
DIN 93 - шайбы стопорные с лапкой
Данные шайбы используются для фиксации резьбовых соединений в местах повышенной ответственности. Стопорные шайбы отличаются наличием дополнительного конструктивного элемента – прямоугольной лапки. После установки гайки или винта лапка загибается за край станины, полностью исключая риск проворота шайб под действием динамической или вибрационной нагрузки. Центральное отверстие таких шайб подходит для установки крепежа с метрической резьбой: болтов, шпилек, винтов и т.д.
Шайбы стопорные с лапкой применяются для стопорения болтов с шестигранной головкой и шестигранных гаек в различных областях машиностроения.
| Размеры (мм) | d2 | b | l | s | для резьбы Ø |
| 3.2 | 12 | 4 | 13 | 0.38 | 3 |
| 4.3 | 14 | 5 | 14 | 0.38 | 4 |
| 4.3 | 14 | 5 | 14 | 0.38 | 4 |
| 5.3 | 17 | 6 | 16 | 0.5 | 5 |
| 6.4 | 19 | 7 | 18 | 0.5 | 6 |
| 8.4 | 22 | 8 | 20 | 0.75 | 8 |
| 10.5 | 26 | 10 | 22 | 0.75 | 10 |
| 13 | 30 | 12 | 28 | 1 | 12 |
| 15 | 33 | 12 | 28 | 1 | 14 |
| 17 | 36 | 15 | 32 | 1 | 16 |
| 19 | 40 | 18 | 36 | 1 | 18 |
| 21 | 42 | 18 | 36 | 1 | 20 |
| 23 | 50 | 20 | 42 | 1 | 22 |
| 25 | 50 | 20 | 42 | 1 | 24 |
| 28 | 58 | 23 | 48 | 1.6 | 27 |
| 31 | 63 | 26 | 52 | 1.6 | 30 |
| 34 | 68 | 28 | 56 | 1.6 | 33 |
| 37 | 75 | 30 | 60 | 1.6 | 36 |
| 40 | 82 | 32 | 64 | 1.6 | 39 |
| 43 | 88 | 35 | 70 | 1.6 | 42 |
| 46 | 95 | 38 | 75 | 1.6 | 45 |
| 50 | 100 | 40 | 80 | 1.6 | 48 |
| 54 | 105 | 44 | 85 | 1.6 | 52 |
