Гайка ОСТ 1 33047-80 низкая прорезная шестигранная

Характеристики
Аналог: 3341А
Материал: Сталь А12
Покрытие: Ц6-9.хр
Размеры: Диаметр резьбы от 4 до 24 мм
  • 47.18 руб.
  • Код товара: ОСТ 1 33047-80
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

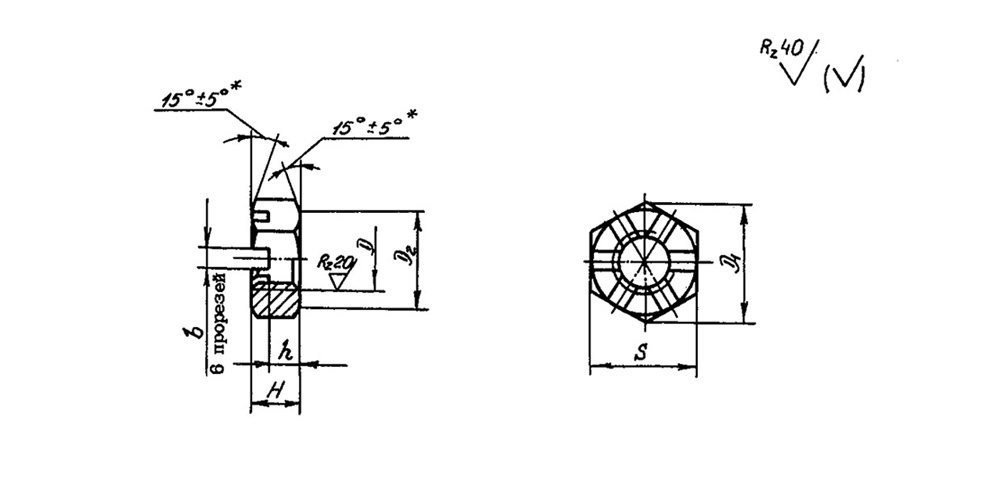

Гайки шестигранные прорезные низкие 3341А ОСТ 1 33047-80

Таблица 1

d D1 D2 S H h b Масса 100шт., кг Размер шплинта по ГОСТ 397-79
min Пред. откл. Сталь

Алюминиевый

сплав

 Латунь

Исполнение

стопорения

по ОСТ1 39502-77
по h12 по h14 -0,5 по H14 2,1 и 2,3 2,2
М4 7,8 6,3 7 4,0 2,6 1,2 0,09 - 0,10 1х12 1х10
М5 8,8 7,3 8 4,5 1,6 0,16 0,06 0,18 1,6х14 1,6х12
М6 11,0 9,2 10 2,0 0,19 0,07 0,21 1,6х18 1,6х14
М8 13,2 11,0 12 5,0 2,5 0,27 0,10 0,30 2х22 2х16
М10 15,5 13,0 14 6,0 3,1 3,0 0,42 0,15 0,46 2,5х25 2,5х18
М12х1,5 18,8 16,0 17 7,0 4,1 0,75 0,27 0,83 2,,5х32 2,5х22
М14х1,5 21,1 18,0 19 8,0 5,1 1,02 - - 2,5х25
М16х1,5 24,6 21,0 22 9,0 5,6 3,5 1,54 3,2х40 3,2х28
М18х1,5 26,8 23,0 24 10,0 6,6 1,96
М20х1,5 30,2 26,0 27 12,0 8,1 2,98 3,2х45 3,2х36
М22х1,5 33,6 29,0 30 13,0 9,1 4,63 3,2х56 3,2х40
М24х1,5 35,8 31,0 32 14,0 10,1 4,71 3,2х63



Таблица 2

D ОСТ 1
33047-80		 ОСТ 1
33048-80		 ОСТ 1
33049-80		 ОСТ 1
33050-80		 ОСТ 1
33051-80		 ОСТ 1
33052-80		 ОСТ 1
33053-80		 ОСТ 1
33054-80
Покрытие
Ц6-9.хр Ц6-9.хр Кд6-9.хр Хим.Пас Ан.Окс.хр Хим.Пас
ХХХ КЧ ХХХ КЧ ХХХ КЧ ХХХ КЧ ХХХ КЧ ХХХ КЧ ХХХ КЧ ХХХ КЧ ХХХ КЧ
М4 101 09 -   -   301 03 401 00 -   -   701 02 801 10
М5 102 08 202 05 222 01 302 02 402 10 502 07 602 04 702 01 802 09
М6 103 07 203 04 223 00 303 01 403 09 503 06 603 03 703 00 803 08
М8 104 06 204 03 224 10 304 00 404 08 504 05 604 02 704 10 804 07
М10 105 05 205 02 225 09 305 10 405 07 505 04 605 01 705 09 805 06
М12х1,5 106 04 206 01 226 08 306 09 406 06 506 03 606 00 706 08 806 05
М14х1,5 107 03 207 00 227 07 307 08 407 05 507 02 -   -   -
М16х1,5 108 02 208 10 228 06 308 07 408 04 508 01 -   -   -
М18х1,5 109 01 209 09 229 05 309 06 409 03 509 00 -   -   -
М20х1,5 110 08 210 05 230 01 310 02 410 10 -   -   -   -
М22х1,5 111 07 211 04 231 00 311 01 411 09 -   -   -   -
М24х1,5 112 06 212 03 232 10 312 00 412 08 -   -   -   -



Пример наименования и обозначения низкой прорезной шестигранной гайки с резьбой М6, из стали А12, цинкованной:

Гайка 6-Ц-ОСТ 1 33047-80

То же, из стали 30ХГСА, цинкованной:

Гайка 6-Ц-ОСТ 1 33048-80

То же, из стали 30ХГСА, кадмированной:

Гайка 6-Кд-ОСТ 1 33048-80

То же, из стали 14Х17Н2, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33049-80

То же, из стали 13Х11Н2В2МФ, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33050-80

То же, из стали 10Х11Н23Т3МР, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33051-80

То же, из алюминиевого сплава, анодированной:

Гайка 6-Ан.Окс-ОСТ 1 33052-80

То же, из латуни, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33053-80

То же, из антимагнитной латуни, пассивированной:

Гайка 6-Хим.Пас-ОСТ 1 33054-80
